Блок датчика остаточного хлора реагентного типа RC800D

Обеспечение надёжных измерений хлора на водоочистных станциях с 1959 года
Поставщик анализаторов для технологических процессов №1 на японском рынке*

«Надёжный контроль хлора и минимизация введения хлора»

«Непрерывная автоматическая очистка и пониженная необходимость в техническом обслуживании»

«Удалённое техническое обслуживание и сокращение времени обслуживания»

Многие наши заказчики сталкиваются с подобными вызовами – анализаторы хлора компании Yokogawa решают эти проблемы.

В анализаторе остаточного хлора RC800D используется полярографическая система, в которой применяются вращающиеся платиновые электроды для обеспечения непрерывного измерения концентрации остаточного хлора в онлайн-режиме. Есть возможность разделить остаточный хлор (свободный хлор + связанный хлор) от свободного хлора для измерений путём соответствующего использования реагентов.

RC800D подходит для различных измерений состояния воды и обеспечивает стабильное и качественное измерение благодаря вращающимся электродам и превосходному реагентному насосу.

RC800D предназначен для измерений распределения воды на насосных станциях, точках подачи воды, в школах и общественных учреждениях.
* По данным исследования Yokogawa 2019 году

Особенности

Легко очищаемая структура ячеек, модульный блок двигателя, проверка состояния датчика и привода

  • Амперометрическое измерение свободного хлора или общего содержания хлора (полярографический метод)
  • Непрерывное измерение свободного или остаточного хлора (общего содержания хлора) в воде
  • Уникальный метод вращающегося электрода обеспечивает чистоту датчика и сокращает цикл технического обслуживания
  • Улучшенный реагентный насос обеспечивает стабильное измерение независимо от условий отбора пробы
  • Простая структура обслуживания, модульный блок двигателя и функции диагностики значительно способствуют регулярному техническому обслуживанию
  • Доступны функции дистанционной промывки и калибровки
  • RC800D оснащён функциями ручной и автоматической калибровки, поправки по 2 точкам, калибровки базовой (эталонной) чувствительности и калибровки нуля разомкнутой цепи
  • Доступно дистанционное переключение диапазонов

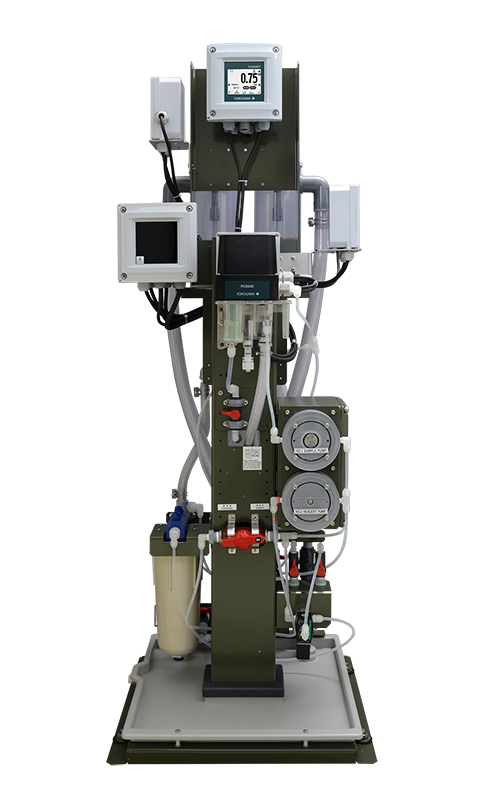

RC800D Left

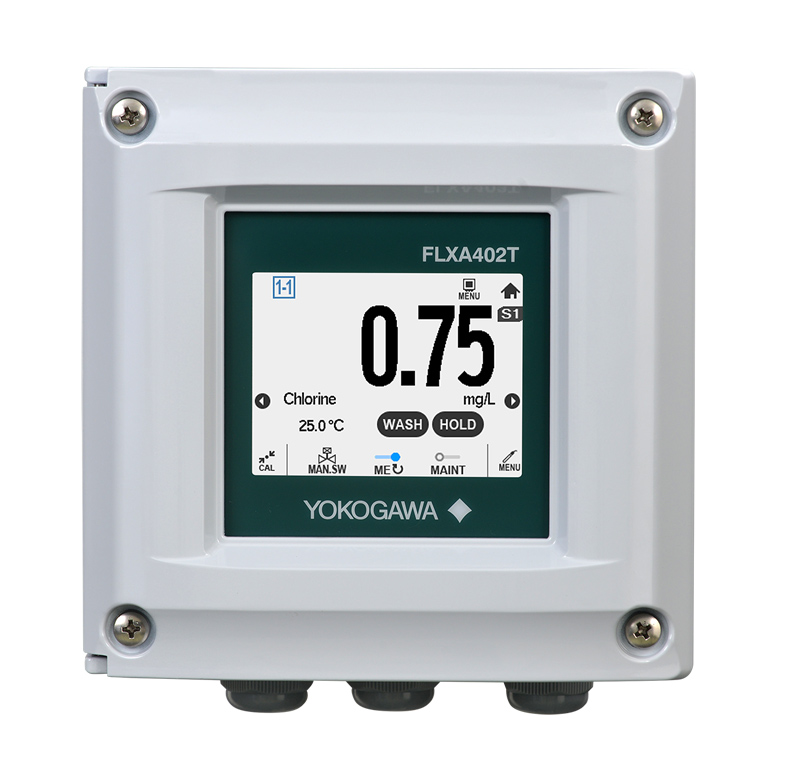

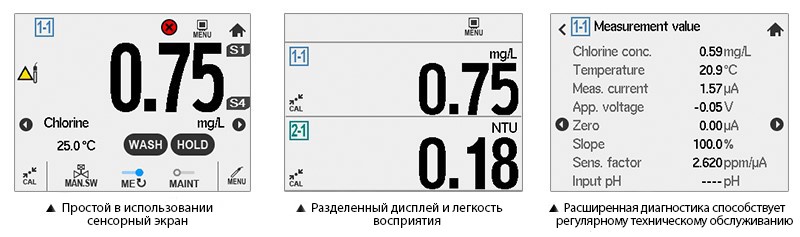

RC800D display:easy to use touch screen

Структура

TC8000D Structure

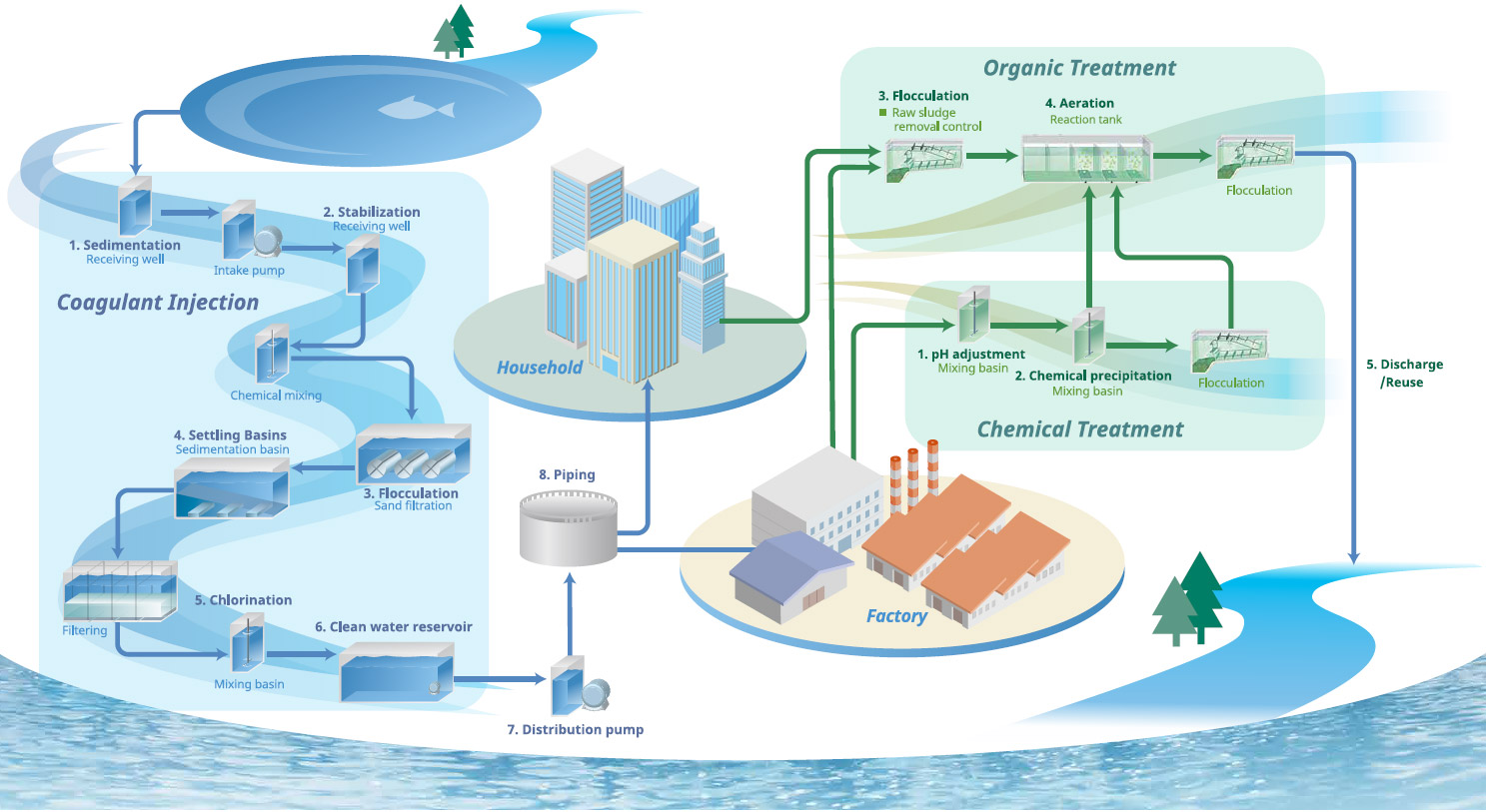

Области применения

Каждый технологический процесс на очистных сооружениях: от резервуара до очищенной воды, распределительной системы

Очистка воды

  • Стабилизация
  • Флокуляция
  • Бассейны для отстаивания
  • Хлорирование
  • Резервуар чистой воды
  • Распределительный насос
  • Распределительный резервуар и трубопроводы

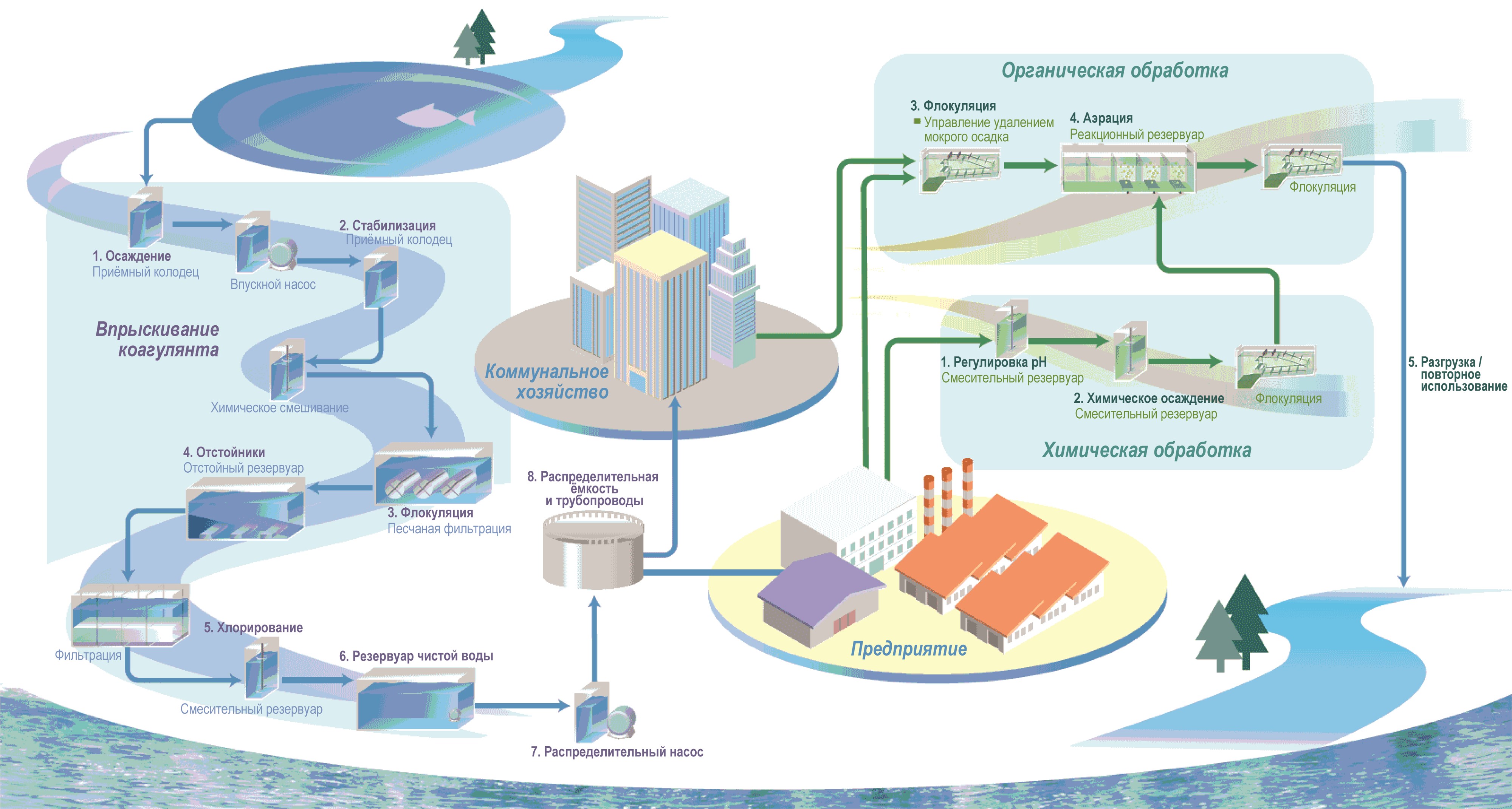

Use case



Характеристики

Объект измерений Свободный хлор или остаточный хлор (общее содержание хлора) в воде
Система измерений Амперометрический метод (полярографический метод) с использованием вращающегося электрода
Диапазон измерений 0-10 мг/л
Условия отбора пробы Температура 0 – 50°C (Temperature compensation is effective within 0 to 40°C)
pH 3 – 9
Расход

1 – 4 л/мин, для чистой воды или муниципальной воды
5 – 10 л/мин, для необработанной воды или морской воды
10 – 20 л/мин, для вторичной очистки сточных вод

Давление 20 to 500 kPa
Источник питания  100 – 240 В постоянного тока, 50/60 Гц
Цифровая связь Modbus TCP/IP, Modbus RTU
Монтаж Внутри помещения (при эксплуатации на открытом воздухе требуется защита от дождя. Необходимо избегать попадания прямых солнечных лучей.)



Производительность

Линейность ±3% от показаний или ±0.03 мг/л в зависимости от того, что больше
Повторяемость ±1% от показаний или ±0.01 мг/л в зависимости от того, что больше

О бренде OpreX

OpreX – это комплексный бренд, объединяющий решения компании Yokogawa в сфере промышленной автоматизации и управления, и символизирующий передовые технологии и решения. Бренд представлен категориями, каждая из которых состоит из семейств. Данное изделие относится к семейству анализаторов OpreX, представленному в категории измерительного оборудования OpreX.
