Настройка контуров (TuneVP)



TuneVP image

Полностью работоспособный контур управления — конечный результат значительных инвестиций и сотен часов работы потраченных на наладку полевых устройств, элементов управления и контроллеров.

Но проведенный специалистами Yokogawa анализ проблем контуров управления показал:

  • 15% работают в ручном режиме
  • 30% испытывают проблемы с клапанами
  • 55% сталкиваются с колебаниями или плохой настройкой

Из приведенных выше данных ясно, что преодоление этих проблем требует анализа не только контура управления, но и всех связанных элементов. Для этой цели предназначено решение TuneVP Plus.

Настройка ПИД-регуляторов критически важна для производительности технологического процесса

ПИД-регулирование играет ключевую роль в управлении технологическим процессом. Правильная настройка и отладка необходимы для обеспечения стабильной работы оборудования завода и являются обязательным условием для усовершенствованного управления технологическим процессом. Yokogawa предоставляет стандартизированный подход к стабилизации нормативного регулирования с фиксированными процедурами и методами, обеспечивающими оптимальный и безопасный контроль технологического процесса.

Безопасность завода имеет первостепенное значение для поддержания производственной деятельности, и этот вопрос привлекает все большее внимание во всем мире. В настоящее время все перерабатывающие отрасли признают важность обеспечения стабильного нормативного контроля как основы безопасности на заводах. Чтобы обеспечивать стабильность, заводы должны оценивать и повышать эффективность контуров регулирования и управления (включая конфигурирование средств управления, отладку ПИД-регуляторов и оснащение предприятий КИП). Стабилизация регулирования и управления является предпосылкой для внедрения систем усовершенствованного управления технологическим процессом (СУУТП).

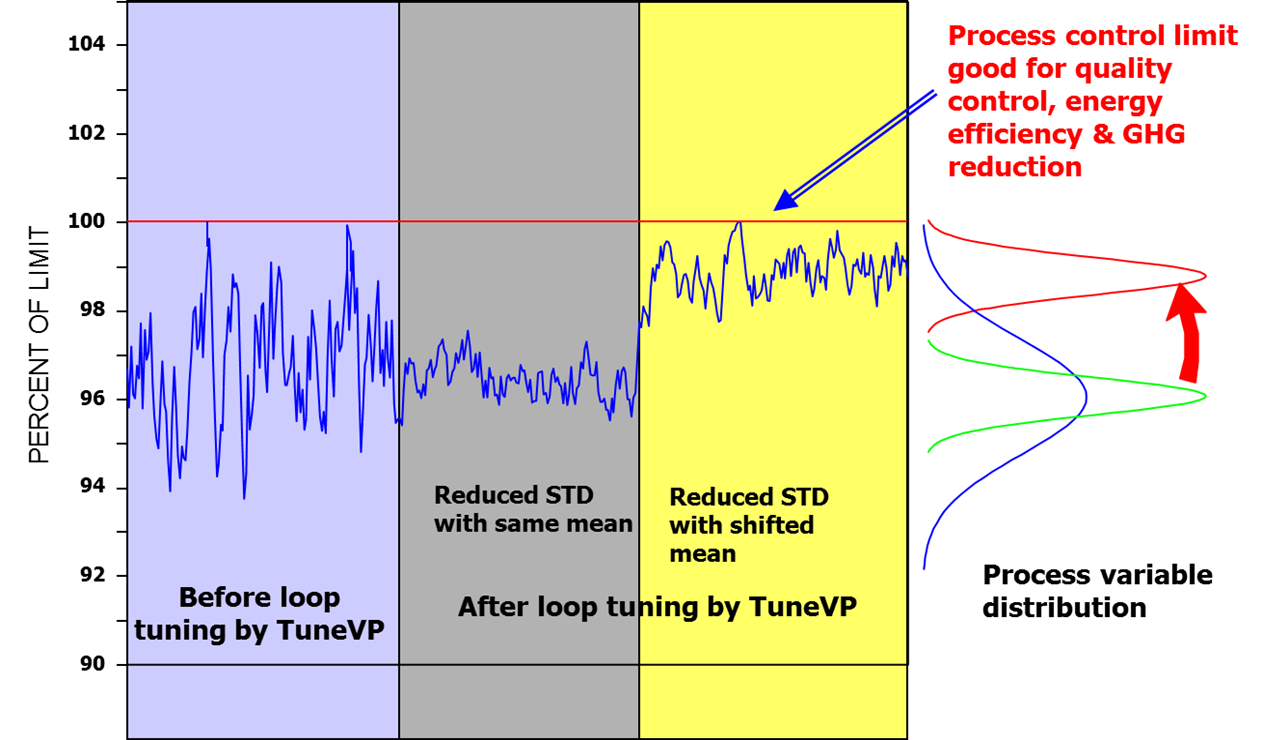

PID Tuning Critical for Process Performance
Plant Stability Analytics

Анализ стабильности производства

Часто в ходе наладки контура очень сложно определить первопричину колебаний, влияющих на контур управления. Во многих случаях причина находится намного дальше по ходу процесса.

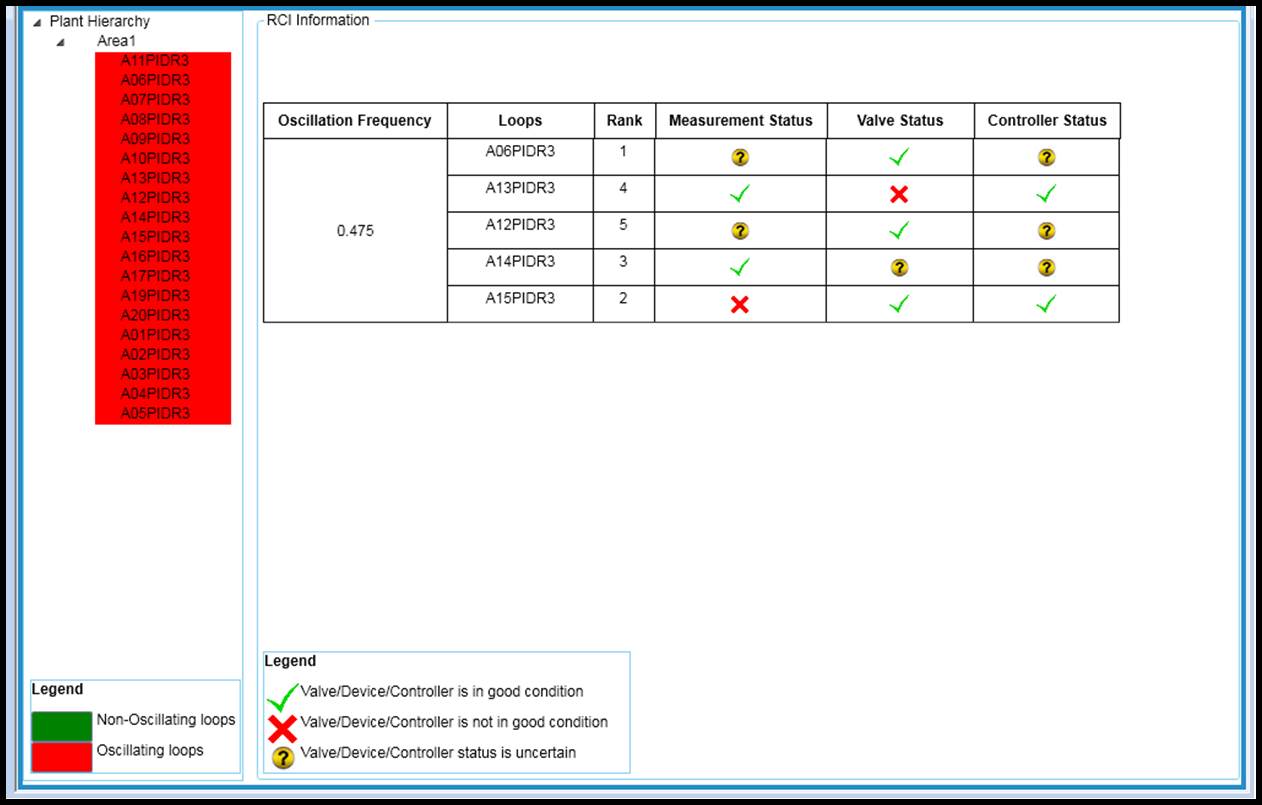

Решение TuneVP Plus — Plant Stability Analytics регулярно анализирует все контуры управления на предмет частоты их колебаний, позволяя точно определять потенциальные первопричины для принятия необходимых мер.

Автоматическое обнаружение шагов

Часто одной из самых неприятных проблем, связанных с наладкой контура, является необходимость отвлекать эксплуатационный персонал, чтобы вручную выполнить пошаговое тестирование, а затем обеспечить управление незначительными колебаниями процесса в результате. Yokogawa также сталкивается с этим, предоставляя услуги по повышению эффективности управления.

Решение TuneVP автоматически обнаруживает изменения ПИД, поэтому инженеры могут делегировать ему контроль и наблюдать, как ПИД реагирует на изменение параметров технологического процесса. Затем инженеры могут проверить рекомендации по наладке от TuneVP.

Auto Step Detection



Подробно

TuneVP — это эффективное и простое в использовании решение для наладки ПИД-регулятора со следующими ключевыми возможностями:

  • Идентификация и моделирование на основе модели открытого и закрытого контуров
  • Универсальный и эффективный алгоритм идентификации модели
  • Автоматическое определение изменений технологического процесса для подготовки рекомендаций для ПИД-регулирования
  • Подготовка рекомендаций для ПИД-регулирования по требованию на основе гибкого пошагового теста SV или MV
  • Простота использования специалистами, не имеющими прямого отношения к системам управления
  • Дополнительные правила отладки для ПИД-регуляторов РСУ Yokogawa
  • Симулятор несоответствия моделей
  • Поддержка нескольких типов контроллеров:
    • РСУ Yokogawa Centum
    • ПЛК GE Fanuc
    • Yokogawa YVP110
    • Masoneilan FVP
    • Emerson DVC6000f
    • Контроллер
  • Отчет об истории отладки контура, отчет об этапах отладки и журнал ПИД-регулирования
  • Одновременный сбор данных по требованию для нескольких контуров

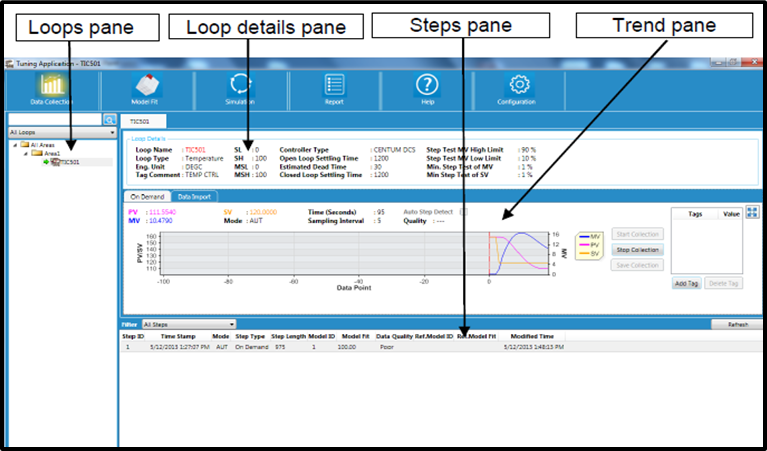

Application screen

Область применения

 Система РСУ/ПЛК

  • CENTUM CS, CS1000, CS3000 и VP, ПЛК GE Fanuc и другие

 Система FF-ПИД

  • Yokogawa YVP110, Dresser Masoneilan FVP110 и Emerson DVC6000f

 Сложный контур в одноконтурном режиме

 Тип функциональных блоков

  • PID, PID-STC, PID-BSW, FB41

 Типы моделей технологического процесса

  • Модель First Order Plus Time Delay (FOPTD)
  • Модель Integrating Plus Time Delay (IPTD)

 Метод отладки

  • IMC PI или метод отладки ПИД-регулятора
  • Алгоритмы отладки ПИД-регулятора ZN и CENTUM STC (самонастраивающийся контроллер)

 Интеграция

  • OPC (обязательно)
  • Интеграция АРМ с системами Yokogawa CENTUM VP/CS3000 (дополнительно)
  • Yokogawa PRM (опционально)

 Язык

  • Английский
  • Русский
  • Упрощенный китайский
