Loop Tuning (TuneVP)



완전히 작동하는 제어 루프는 필드 디바이스, 제어 요소, 컨트롤러 및 수십억의 노력에 대한 상당한 투자의 최종 결과입니다.

그러나 Yokogawa가 발견한 제어 루프 문제를 분석 한 결과:

  • 수동 모드에서 15%가 작동
  • 30% 밸브 관련 문제가 있음
  • 55%가 진동 또는 불량 튜닝 발생

위의 데이터를 통해 이러한 문제를 극복하려면 제어 루프뿐만 아니라 분석이 필요하다는 사실이 분명합니다. 그러나 제어 루프와 모든 관련 요소는 TuneVP Plus의 초점입니다.

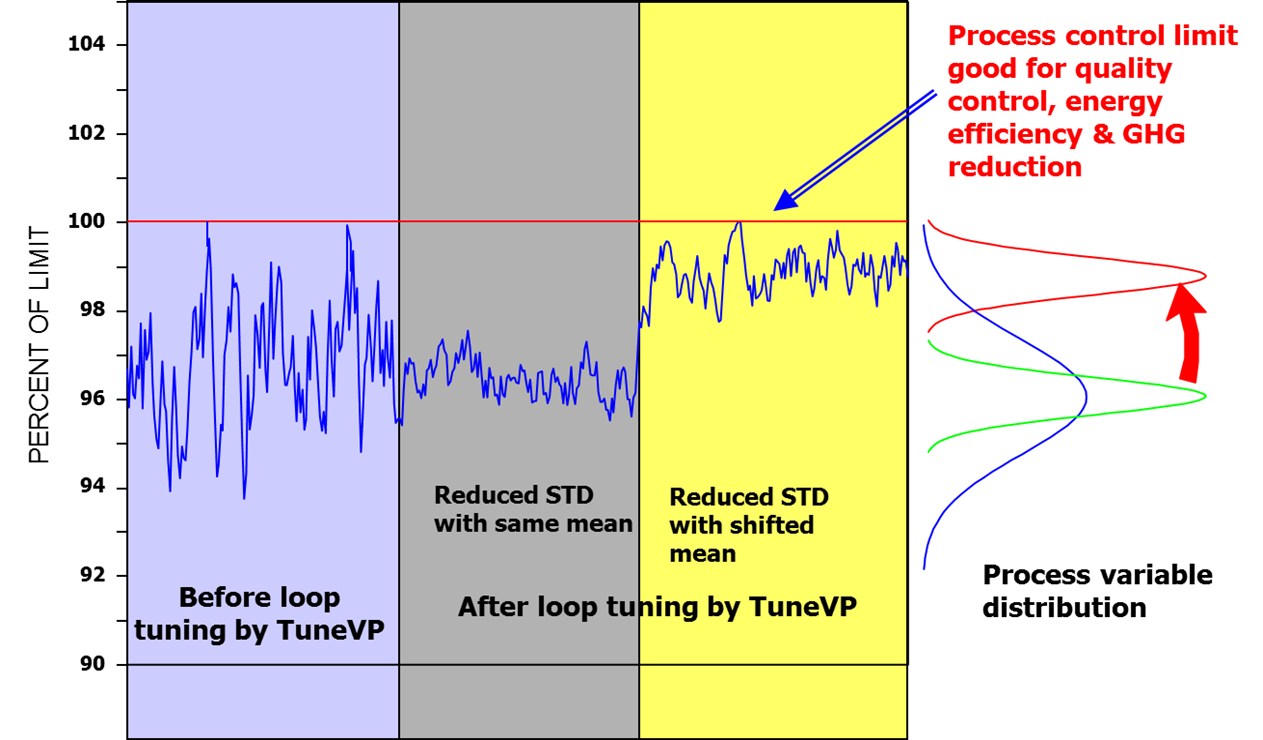

PID Tuning Critical for Process Performance

PID 제어는 공정 제어에서 중요한 역할을 합니다. 안정적인 플랜트 운전을 위해서는 적절한 설정과 조정이 필요하며 첨단 공정 제어의 전제 조건입니다. Yokogawa는 최적의 안전한 플랜트 제어를 보장하는 고정 절차 및 방법을 통해 규제 제어 안정화 구현에 대한 표준화된 접근법을 제공합니다.

플랜트 안전은 생산 운영의 지속성에 가장 중요하며 세계적으로 주목을 끌고 있습니다. 모든 공정 산업은 규제 안정 제어의 중요성을 플랜트 안전의 기준으로 인식하고 있습니다. 안정성을 달성하기 위해 플랜트는 규제 제어 루프 (e.g. control configuration, PID tuning, instrumentation)의 효율성을 평가하고 개선해야 합니다. 규제 제어 안정화를 달성하는 것은 필수 조건이며 advanced process control(APC) 구현을 위한 길을 열어줍니다.

Plant Stability Analytics

종종 루프 튜닝을 수행하는 문제는 제어 루프에 영향을 미치는 진동의 근본 원인을 파악하려고 시도하는 것입니다. 대부분은, 공정의 상위에서 시작됩니다.

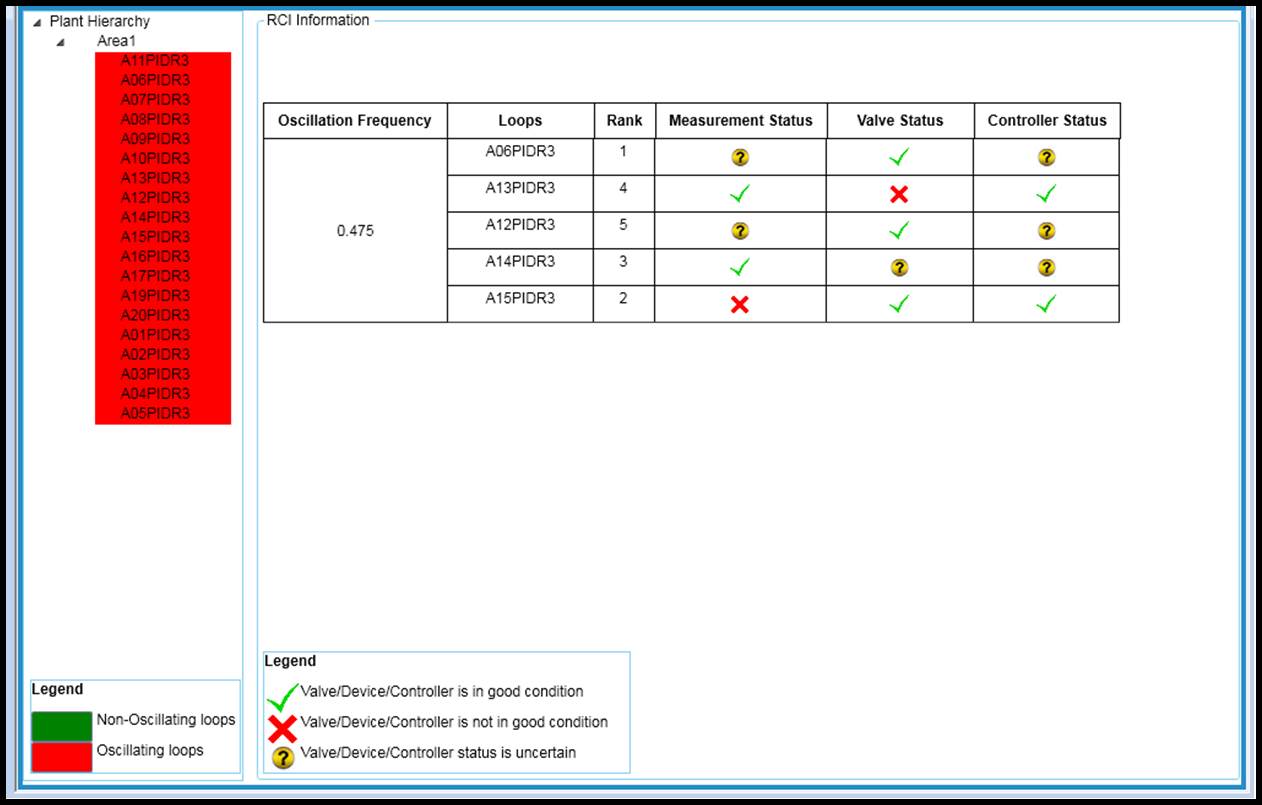

TuneVP Plus - Plant Stability Analytics는 진동 주파수에 대한 모든 제어 루프를 정기적으로 분석하고 있으므로, 우리는 목표의 잠재적인 근본 원인을 정확히 파악할 수 있습니다.

Auto Step Detection

종종 루프 튜닝을 수행하는 가장 불만스러운 점 중 하나는 운영 직원이 수동으로 단계 테스트를 수행하여 약간의 공정 변동을 관리해야 한다는 것입니다. Yokogawa에서도 성능 향상 서비스를 통제할 때 이러한 고통을 느낍니다.

TuneVP는 PID 작동 변경의 "자동 감지" 기능을 제공합니다. 따라서 엔지니어는 TuneVP를 떠나 공정을 모니터링하고 PID가 작동 변경에 어떻게 반응하는지 관찰할 수 있습니다. 그런 다음 엔지니어는 남은 시간에 TuneVP 튜닝 권장 사항을 확인할 수 있습니다.




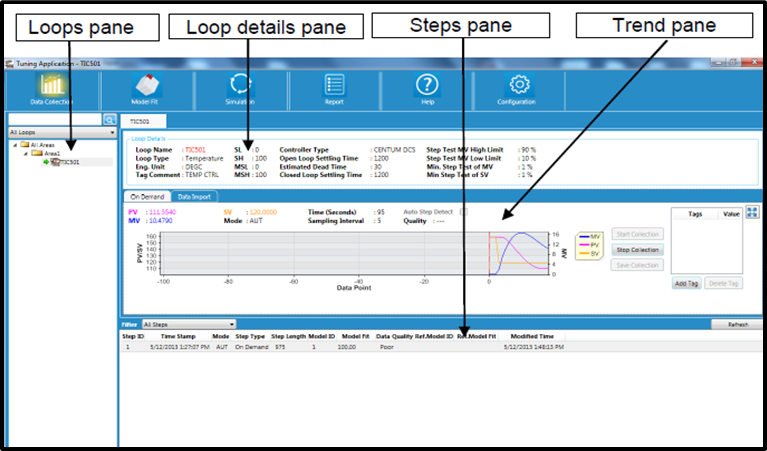

Details

이 응용 프로그램은 다음과 같은 주요 기능을 사용하여 PID 컨트롤러 튜닝을 위한 효과적이고 사용하기 쉬운 솔루션을 제공합니다.

  • 온라인 개방 및 폐쇄 루프 모델 식별 및 시뮬레이션
  • 범용적이고 효과적인 모델 식별 알고리즘
  • PID에 대한 운영 변경 자동 감지
  • 유연한 SV 또는 MV 스텝 테스트를 기반으로 하는 주문형 PID 권장 사항
  • non-control specialist의 사용 편의성
  • Yokogawa DCS PID 컨트롤러를 위한 추가적인 PID 튜닝 규칙
  • 모델 불일치 시뮬레이션
  • 여러 컨트롤러 유형 지원:
    • Yokogawa Centum DCS
    • GE Fanuc PLC
    • Yokogawa YVP110
    • Masoneilan FVP
    • Emerson DVC6000f
    • 사용자 정의 컨트롤러
  • 루프 조정 내역 보고서, 조정 단계 보고서 및 PID 로그 북
  • 다중 루프에 대한 주문형 데이터 동시 수집

Coverage of Application

 DCS/PLC System

  • CENTUM CS, CS1000, CS3000 and VP, GE Fanuc PLC, Custom

 FF-PID System

  • Yokogawa YVP110, Dresser Masoneilan FVP110 and Emerson DVC6000f

 Complex loop in single loop mode

 Function Block Type

  • PID, PID-STC, PID-BSW, FB41

 Process Model Type

  • First Order Plus Time Delay model (FOPTD)
  • Integrating Plus Time Delay model (IPTD)

 Tuning Method

  • IMC PI or PID Tuning Method
  • ZN and CENTUM STC PID tuning algorithms (Self Tuning Controller)

 Integration

  • OPC (Mandatory)
  • HIS integration with Yokogawa CENTUM VP/CS3000 systems (Optional)
  • Yokogawa PRM (Optional)

 Language

  • English
  • Russian
  • Simplified Chinese
