Modularer GM10

Der flexible Datenlogger für unterschiedliche Geräte

Industrieprozesse nutzen oftmals mehrere Datenerfassungssysteme zur Überwachung des Zustands der Anlagen und der Werksinfrastruktur. Diese Systeme können entweder eigenständig sein oder als Knoten in einer größeren Automatisierungstopologie eingerichtet werden.

Der GM10 ist ein skalierbares modulares Block-I/O-Datenerfassungssystem und eine Datenerfassungsplattform, die sich leicht installieren und warten lässt und keine Programmierung erfordert.  Das System unterstützt die webbasierte oder kabellose Fernkonfiguration und -überwachung über eine Bluetooth-Verbindung. Das Gerät kann auf DIN-Schienen installiert, wandmontiert werden oder als eigenständige Desktop-Anwendung dienen. Der Yokogawa GM10 bietet industrieführende Zuverlässigkeit und Messgenauigkeit. Darüber hinaus garantiert eine große Auswahl an Kommunikationsprotokollen die Kompatibilität mit Ihrer Netzwerkarchitektur.

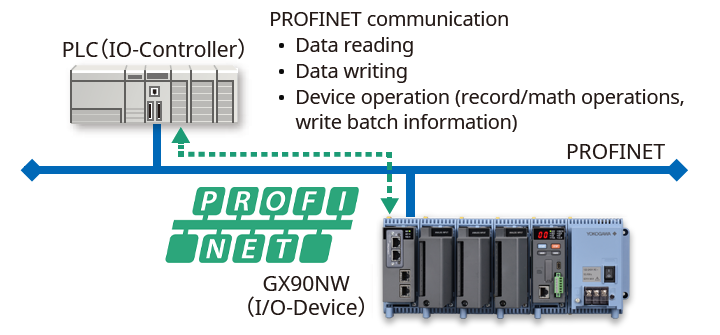

> Unterstützt PROFINET  NEU!

Jetzt noch benutzerfreundlicher

Branchenneuheit – AI Equipment / Quality Easy Predictive Detection

Equipment/Quality Easy Predictive Detection:
Mithilfe vorausschauender Erkennungsmodelle, die auf früheren Daten basieren, erkennen Sie frühzeitig Abweichungen an Fertigungsanlagen und Produkten.
> Hier finden Sie weitere Informationen zu AI Predictive Detection
KI-Produkte finden Sie unter: KI-Produktlösungen

Equipment/Quality Easy Predictive Detection



Erfüllt die AMS2750/NADCAP-Anforderungen der Luft- und Raumfahrtindustrie und die CQI-9 der Automobilindustrie für Wärmebehandlungsanwendungen (optional)

Planmanagement für die Konfiguration der regelmäßigen Kalibrierungskorrektur etc. Erfüllt Norm CQI-9 für Wärmebehandlungsanwendungen.
> Sonderseite Wärmebehandlung

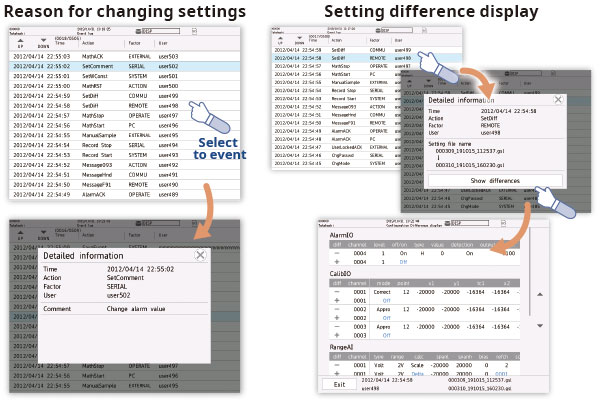

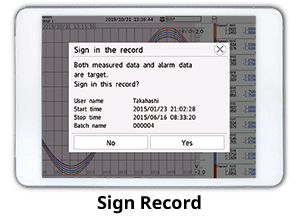

Erfüllt FDA 21 CFR Part 11, EU-GMP Annex 11 und Anforderungen an die Datenintegrität

FDA 21 CFR PART 11

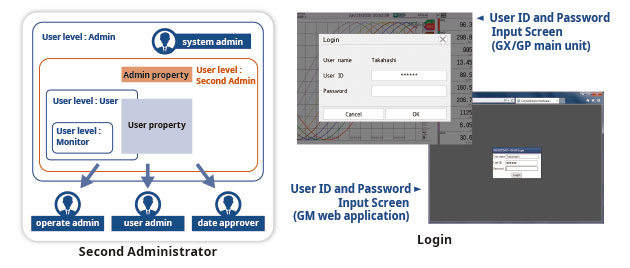

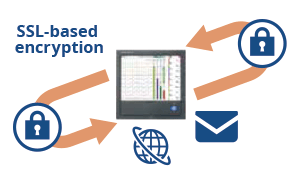

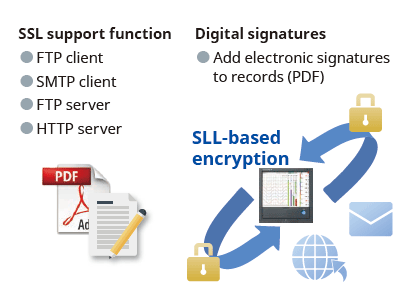

Erweiterte Sicherheitsfunktionen erhöhen die Anwendungssicherheit. Mit der Erweiterung der optionalen Sicherheitsfunktion (/AS) erfüllt der Datenlogger US FDA 21 CFR Part 11, EU-GMP Annex 11 und die Anforderungen an die Datenintegrität nach ALCOA +.
> Was bedeutet „ALCOA +“?



Download Technische Daten:

Häufige Fragen zu analogen Messungen werden unter [Basic], [Applied] und [Noise Countermeasures] beantwortet. > Zum Download


Über OpreX

OpreX ist die umfassende Marke des Geschäftsbereichs Industrielle Automatisierungs- und Prozessleittechnik von Yokogawa und steht für wahre Exzellenz bei den Technologien und Lösungen in diesem Feld. Das OpreX-Sortiment besteht aus Kategorien und Familien unter jeder Kategorie. Dieses Produkt gehört zur OpreX-Registriertechnik, die unter der Kategorie „OpreX Measurement“ geführt wird.

Details

Bereit für die Zukunft, wenn Sie es sind

Erhöhen Sie die Anzahl der Kanäle, indem Sie zusätzliche Blockmodule hinzufügen

Eigene Blockarchitektur von YOKOGAWA [patentierte Technologie]

  • Erweitern Sie ein oder mehrere Module gleichzeitig
  • Durch das einzigartige Design werden die Module in verknüpften Modulrahmen installiert
  • Der Modulrahmen ermöglicht die Verknüpfung (Schiebeverriegelungen und Montageschrauben sind ebenfalls erhältlich)
  • Module können über die Frontabdeckung eingesetzt und entnommen werden, was die Wartung erleichtert

YOKOGAWA proprietary block architecture

Teilebezeichnungen des Datenerfassungsmoduls

Names of data acquisition module parts



Unterstützt serienmäßig bis zu 100 Messkanäle (Konfiguration mit einem Gerät)

Sie können bis zu 10 I/O-Module mit einem einzelnen Datenerfassungsmodul (GM10) verknüpfen

Gm Image03

Kann an jedem Ort installiert werden

Für Desktop-, DIN-Schienen- oder Wandmontage Keine speziellen Anbauten erforderlich

Gm Image04

Wählen Sie aus einer Vielzahl von I/O-Modulen aus

Wählen Sie Module entsprechend Ihrer Anwendung Störpegelfeste, magnetische Relaisausführungen sind ebenfalls erhältlich Alle Module sind mit abnehmbaren Anschlussklemmenleisten ausgestattet, um die Verkabelung zu erleichtern. Dieselben Module werden in der SMARTDAC+TM -Serie verwendet.

Select from a wide range of I/O modules

Modell Name Messung/Anwendung Kanäle
GX90XA-10-U2 Analoges Eingangsmodul Gleichspannung, Gleichstrom (mit angeschlossenem externen Shuntwiderstand), Thermoelement, RTD, Kontakt (Festkörperrelaisscanner) 10
GX90XA-10-L1 Gleichspannung, Gleichstrom (mit angeschlossenem externen Shuntwiderstand), Thermoelement, Kontakt (Festkörperrelaisscanner mit geringer Durchschlagfestigkeit) 10
GX90XA-10-T1 Gleichspannung, Gleichstrom (mit angeschlossenem externen Shuntwiderstand), Thermoelement, Kontakt (elektromagnetischer Relaisscanner) 10
GX90XA-10-C1 Gleichstrom (mA) (Festkörperrelaisscanner) 10
GX90XA-10-V1 Gleichspannung, Gleichstrom (mit angeschlossenem externen Shuntwiderstand), Thermoelement, Kontakt (Festkörperrelaisscanner) 10
GX90XA-04-H0 Gleichspannung, Gleichstrom (mit angeschlossenem externen Shuntwiderstand), Thermoelement, RTD, Kontakt (individuelle A/D-Ausführung) 4
GX90XA-06-R1 4-Leiter-RTD, 4-Leiter-Widerstand (Festkörperrelaisscanner) 6
GX90YA Analoges Ausgangsmodul Stromausgang (isoliert zwischen Kanälen) 4
GX90XD Digitales Eingangsmodul Fernsteuerungseingang oder Betriebsaufzeichnung 16
GX90YD Digitales Ausgangsmodul Alarmausgang 6
GX90WD Digitales Eingangs-/Ausgangsmodul Fernsteuerungseingang oder Betriebsaufzeichnungs-/Alarmausgang DI:8/DO:6
GX90XP Impulseingangsmodul Impulssignaldatenerfassung, Integralzählung 10
GX90UT PID-Regelmodul PID-Regelung (2 Regelkreise) AI:2/AO:2
DI:8/DO:8

Analoges Eingangsmodul – Scanintervall und Messart

Typ Kanäle Scanintervall
(kürzestes)
Scanner TC RTD DCV DI mA Widerstand Eigenschaft
Universal (-U2) 10 100 ms SSR     Universal
Relais mit geringer Durchschlagfestigkeit (-L1) 10 500 ms SSR       Mittlere Preisklasse
Elektromagnetisches Relais (-T1) 10 1 s Relais       Störpegelfestigkeit
Gleichstromeingang (-C1) 10 100 ms SSR           nur mA
Hohe Durchschlagfestigkeit (-V1) 10 100 ms SSR       Hohe Durchschlagfestigkeit
Hochgeschwindigkeits-Universal (-H0) 4 1 ms     Hochgeschwindigkeitsmessung
4-Leiter-RTD (-R1) 6 100 ms SSR         4-Leiter-RTD

Interne Speicher und max. I/O-Kanäle

Typ Interner Speicher Max. Eingangs-/Ausgangskanäle*
GM10-1 (500 MB) Konfiguration mit einem Gerät 0 bis 100
Konfiguration mit mehreren Geräten 0 bis 100
GM10-2 1,2 GB Konfiguration mit einem Gerät 0 bis 100
Konfiguration mit mehreren Geräten 0 bis 420

Die tatsächlichen Werte unterstützen hochpräzise Messungen

Eingangstyp Messgenauigkeit*1 (typischer Wert*2)
DCV 20 mV ±(0,01 % der Messung + 5 μV)
60 mV ±(0,01 % der Messung +5 μV)
6 V (1-5 V) ±(0,01 % der Messung + 2 mV)
TC*3 R, S ±1,1 °C
B ±1,5 °C
K (-200,0 bis 1370,0 °C) ±(0,01 % vom Messwert +0,2 °C für 0,0 bis 1370,0 °C; ±(0,15 % vom Messwert +0,2 °C) für –200,0 bis 0,0 °C
K (-200,0 bis 500,0 °C) ±0,2 °C für 0,0 bis 500,0 °C; ±(0,15 % vom Messwert +0,2 °C) für –200,0 bis 0,0 °C
J ±0,2 °C für 0,0 bis 1100,0 °C; ±(0,10 % vom Messwert + 0,2 °C) für –200,0 bis 0,0 °C
T ±0,2 °C für 0,0 bis 400,0 °C; ±(0,10 % vom Messwert + 0,2 °C) für –200,0 bis 0,0 °C
N ±(0,01 % vom Messwert + 0,2 °C) für 0,0 bis 1300,0 °C; ±(0,22 % vom Messwert + 0,2 °C) für –200,0 bis 0,0 °C
RTD Pt100 (-200,0 bis 850,0 °C) ±(0,02 % vom Messwert + 0,2 °C )
Pt100 (-150,00 bis 150,00 °C) ±(0,02 % vom Messwert + 0,16 °C )
*1 Gilt für GX90XA-10-U2, A/D-Integrationszeit 16,67 ms oder mehr, allgemeine Betriebsbedingungen: 23±2 °C, 55±10 % relative Luftfeuchtigkeit, Versorgungsspannung 90-132, 180-264 V AC, Netzfrequenz innerhalb 50/60 Hz ±1 %, Aufwärmzeit mindestens 30 Minuten, keine Vibrationen oder anderen Leistungsbeeinträchtigungen.
*2 Beachten Sie zur Messgenauigkeit (garantiert) die allgemeinen Spezifikationen (GS 04L53B01-01EN) des Moduls.
*3 Diese Werte enthalten keine Referenzgenauigkeit der Vergleichsstellenkompensation.

Unterstützt die Messung von bis zu 420 Kanälen (tatsächlicher Eingang) durch die Erweiterung der Kanäle über mehrere Geräte (Konfiguration mit mehreren Geräten)

Erweiterbar um bis zu 420 Kanäle mithilfe des GX90EX-Erweiterungsmoduls. (GM10-2)
Am GM10 Datenlogger mit großem Speicher stehen bis zu 1000 Kanäle für die Aufzeichnung zur Verfügung, wenn die MATH- und Kommunikationskanäle eingebunden werden. Verbinden Sie die Geräte mit LAN-Kabeln für eine verteilte Installation.

Gm Image10

Die Verbindung erfolgt direkt über ein LAN-Kabel ohne Hub oder Signalwiederholer.
* Sie können auch ein GX60-Erweiterungsgerät anschließen.

Reduzieren Sie den Verkabelungsaufwand bei verteilter Installation

Wenn das Datenerfassungsgerät dezentral (nicht in der Nähe des DUT) installiert wird, können Sie das Untergerät vor Ort platzieren und die Daten ohne Langstreckenverkabelung von Thermoelementen oder anderen Sensoren überwachen.

Reduce wiring with distributed installation

Einfache Navigation

Unkomplizierter Zugang über einen Webbrowser

Über einen Webbrowser können Sie das GM-Gerät in Echtzeit überwachen und Einstellungen ändern. Erstellen Sie ganz einfach ein nahtloses kostengünstiges Fernüberwachungssystem ohne zusätzliche Software.

Echtzeitüberwachung

Dank der Scrollleiste können Sie nahtlos zwischen vorherigen und aktuellen Trends scrollen.

Gm Image12

Geben Sie Einstellungen online über einen Webbrowser ein

Im Einstellbildschirm können Sie AI-Kanaleinstellungen und andere Informationen zur Bearbeitung in Excel kopieren. Sie können die Daten nach Bearbeitung zurück in den Einstellbildschirm importieren.

Gm Image13

Trend, digitale und andere Echtzeitanzeigen

Trend, digital, and other real-time displays

Für das Laden von Wellenformen und GM-Einstellungen ist eine eigene Software verfügbar (kostenloser Download)

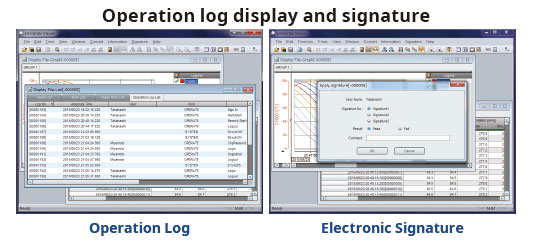

Universalanzeige

Auf dem GM gespeicherte Datendateien können angezeigt und ausgedruckt werden. Sie können statistische Berechnungen über einen Bereich ausführen und in ASCII, Excel oder andere Formate exportieren.

Gm Image15

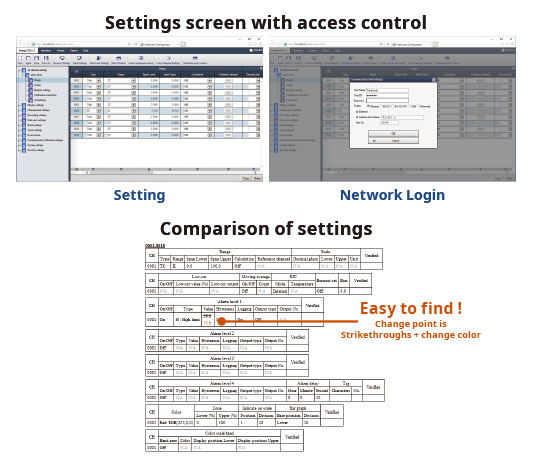

Offline-Einstellungssoftware

Speichern Sie Einstellungen oder übertragen Sie sie auf das GM. Sie können auch USB oder Bluetooth nutzen, um Verbindungen ganz einfach herzustellen.

Gm Image16

Sichere Anwendung in einem großen Temperaturbereich

Der große Betriebstemperaturbereich von -20 °C bis 60 °C unterstützt vielfältige Anwendungen ungeachtet der Installationsumgebungen.

Gm Image18

Die Überwachung und Einstellung kann auch über ein Tablet vorgenommen werden

Unterstützt Bluetooth (optionaler Code /C8)

Sie benötigen keinen PC, sondern können Einstellungen und die Überwachung über ein Tablet vornehmen. Spezielle Anwendungen stehen kostenlos zum Download zur Verfügung. Für weitere Informationen besuchen Sie unsere Website.

Überwachung über Bluetooth möglich

Bluetooth unterstützt nur Android.

Enables monitoring via Bluetooth

Überwachung über Wi-Fi möglich

Wi-Fi unterstützt Android und iOS.

Effektive Anwendungen

Bluetooth-Verbindung

Einfache Anwendung bei Tests in Fahrzeugen.

Bluetooth connection

USB-Verbindung

Wartungsmitarbeiter können Wartungsarbeiten problemlos am GM vornehmen.

USB connection

Leichte und mobile Datenanalyse

Hochgeschwindigkeitsmessung (bis zu 1 ms)

Der spezielle A/D-Konverter ermöglicht es dem Hochgeschwindigkeitsmodul, Datenpunkte mit einer Geschwindigkeit von 1 ms zu messen.

  • Hochgeschwindigkeitsmessung (1 ms)*
  • Eigener A/D-Konverter

* Mit 1 Kanal pro Modul. Mit 2 ms 2 Kanäle pro Modul und mit 5 ms oder mehr alle 4 Kanäle pro Modul.

GX90XA-04-H0 Analog input module (high speed AI)

Max. Kanäle
Modell Scanintervall
1 ms 5 ms 10 ms
GM10-1 1 Kanal 5 Kanäle 10 Kanäle
GM10-2 5 Kanäle 25 Kanäle 32 Kanäle

Duale Intervallmessung mit zwei verschiedenen Scanintervallen

Benutzer können zwischen zwei verschiedenen Scanintervallen an einem GM-System wählen. Hierdurch können Benutzer ganz flexibel verschiedene Arten von Eingängen mit zwei unterschiedlichen Scanintervallen in einem einzigen System messen. Dies ermöglicht beispielsweise eine effiziente gleichzeitige Messung von Signalen mit langsamen Schwankungen wie Temperatur und sich schnell verändernden Signalen wie Druck und Vibration. Module können Messgruppen zugewiesen werden.

Dual interval measurement with two different scan intervals

PID-Regelungsfunktion

Regelungsfunktion

Ermöglicht die PID- und Programmsteuerung

  • PID-Regelmodul
    2 Regelkreise pro Modul, bis zu 20 Regelkreise pro System
  • Einstellwert-Programmsteuerungsfunktion (/PG-Option)
    Bis zu 99 Muster

PID control function

Fernbetrieb und -überwachung

Die Webanwendung ermöglicht den Fernbetrieb und die Überwachung über einen Browser.

Remote operation and monitoring

MATH (einschließlich Berichte) und Ereignisaktionen

MATH-Funktion (/MT-Option)

Unterstützt verschiedene Arten von Berechnungen einschließlich Grundrechenarten und -funktionen (Quadratwurzel, Logarithmen, Trigonometrie). Schreiben Sie Formeln mit Variablen für gemessene oder berechnete Daten und speichern Sie die Ergebnisse oder zeigen Sie sie an – dies spart Zeit und Aufwand während der Nachbearbeitung. Erstellen Sie stündliche, tägliche, monatliche und andere Berichte mit der Berichtsfunktion.

MATH function (/MT option)

Ereignisaktionen

Sie haben die Möglichkeit, Aktionen in Verbindung mit bestimmten Ereignissen während des Betriebs der Datenerfassungskomponente zuzuweisen.

Event actions

Aerospace Heat Treatment unterstützt Wärmebehandlungsanwendung AMS2750/NADCAP

Steuerungsfunktion für den Kalibrierungskorrekturplan (/AH-Option)

Planmanagement für die Konfiguration der regelmäßigen Kalibrierungskorrektur etc. Sie können den Eingangskorrekturfaktor als Sensorkorrekturfaktor und Instrumentenkorrekturfaktor einstellen. Die verfügbare TUS-Software ermöglicht es Ihnen, ganz bequem TUS-Berichte (Temperaturgleichmäßigkeitsanalyse) zu erstellen.*

* Weitere Informationen zur TUS-Software erhalten Sie auf Anfrage von Ihrem Yokogawa-Händler.

Die Eingangskalibrierung wird im AI-Kanal-Einstellbildschirm vorgenommen und die Kalibrierungszeiteinstellungen werden im Planmanagement-Einstellbildschirm eingegeben.

Zeichnen Sie Daten in separaten Dateien für jeden Gerätesatz auf

Multibatchfunktion (/BT-Option)

Zeichnen Sie vorgegebene Kanalgruppen in separaten Datendateien mit unabhängiger Start- und Stopp-Steuerung auf. Erstellen Sie bis zu 12 Batches.

Berichterstellungs- und Netzwerkfunktionen (/MT-Option)

Report creation and network functions (/MT option)

Bietet zahlreiche Netzwerkbetriebsfunktionen

Modbus/TCP- und Modbus/RTU-Kommunikation

Das GM unterstützt Modbus TCP/IP-Client- und Servermodi für die Ethernet-Kommunikation und Modbus/RTU-Master- und Slave-Modi für die optionale serielle Kommunikation.

Modbus/TCP (Ethernet-Verbindung)

Mithilfe der Modbus/TCP- und Modbus/RTU-Funktionen können Sie Daten von Server- und Slave-Geräten auf dem GM anzeigen und speichern.*

* Erfordert den Kommunikationskanal (/MC-Option)

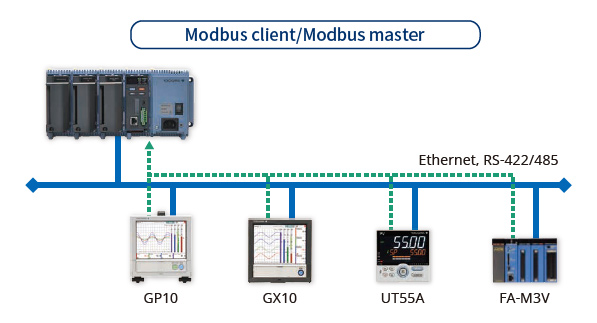

Modbus client/Modbus master

(Sie können bis zu 16 Modbus/TCP-Server oder bis zu 32 Server mit dem GM10-2 verbinden.)
(Sie können bis zu 31 Modbus/RTU-Slaves verbinden.)

Modbus/RTU (RS-422/485-Verbindung)

Mithilfe der Modbus/TCP- und Modbus/RTU-Funktionen können Sie GM-Daten von vorgeschalteten Geräten erfassen.

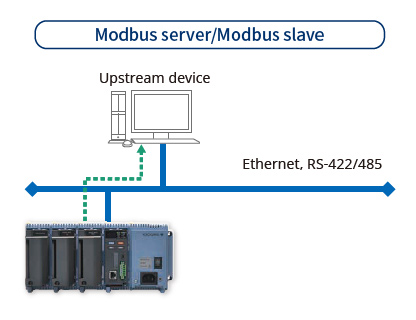

Modbus server/Modbus slave

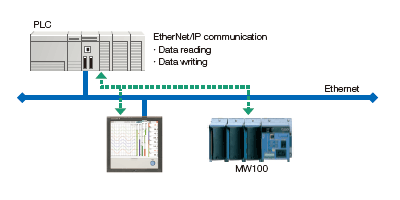

EtherNet/IP-Funktion (/E1-Option)

Das GM unterstützt EtherNet/IP-Serverfunktionen. Sie können über PLC oder andere Geräte auf das GM zugreifen und Mess-/MATH-Kanäle laden oder in Kommunikationseingangskanälen schreiben*(GM10-1: bis zu 300 Kanäle, GM10-2: bis zu 500 Kanäle).

* Erfordert die Kommunikationskanaloption (/MC-Option).

Gm Image26

CC-Link-Familie SLMP-Kommunikation (/E4-Option)

Protokollfunktion, die eine Verbindung von einem GM zu PLC von Mitsubishi Electric ohne Ablaufsteuerungsprogramme ermöglicht. Der GM kann als SLMP-Client funktionieren, um gemessene PLC-Daten oder PLC-Daten in Kommunikationskanäle zu schreiben*.

* Erfordert die Kommunikationskanaloption (/MC).

SLMP Communication (Mitsubishi PLC

Datenerfassung an Strommessinstrumenten (/E2- und /MC-Optionen)

Erfassen Sie präzise digitale Daten an dem GM durch digitale Kommunikationskonnektivität zu einem Strommessinstrument (WT-Serie der Stromanalysegeräte) und zeichnen Sie sie zusammen mit den gemessenen GM-Daten auf. Durch die gleichzeitige Aufzeichnung des Stromverbrauchs und der Temperatur des Geräts sowie anderer Phänomene eignet sich das GM hervorragend für die Leistungsbewertungsprüfung.

  • Die folgenden Modelle können verbunden werden:
    Yokogawa Test & Measurement Corp.,
    WT1800/WT1800E (Befehlsart WT1800), WT500, WT300/WT300E (Befehlsmodus WT300)
  • Maximale Verbindungsanzahl: 16

Gm Image22

OPC-UA-Server (/E3-Option)

Von dem GM erfasste Daten können über die Ethernetkommunikation von einem Host-System (OPCUA-Client) abgerufen werden. Die Kommunikationskanal-Funktion wird benötigt, wenn vorgeschaltete Systeme in GM-Kommunikationskanäle schreiben sollen (/MC-Option).

OPC-UA Server

Verfügt über Kommunikationsfunktionen, die mit dem DARWIN-Datenerfassungsgerät kompatibel sind

Das GM unterstützt DARWIN-Kommunikationsbefehle. Nutzen Sie Ihre aktuellen DARWIN-Kommunikationsprogramme unverändert an dem GM. Der Wechsel von einem bestehenden DARWIN-Gerät ist problemlos möglich.

* Weitere Informationen erhalten Sie von einem Yokogawa-Vertreter in Ihrer Nähe.

Gm Image23

CENTUM/STARDOM-Kommunikationspaket

  • CENTUM: LFS2432, DARWIN/DAQSTATION-Kommunikationspaket (für ALE111 [Ethernet])
  • STARDOM: NT365AJ DARWIN-Anschlusspaket

FTP-basierte Dateiübertragung

Mithilfe der FTP-Client/Server-Funktionen können Sie Daten von einem zentralen Dateiserver ganz einfach teilen und verwalten.

Gm Image25

E-Mail-Messagingfunktion

Das GM kann verschiedene informative E-Mail-Meldungen senden, die Alarmbenachrichtigungsberichte, regelmäßige Momentdatenwerte, geplante Berichtsdaten und andere Informationen enthalten.

Automatische Netzwerkeinrichtungsfunktion (DHCP)

Mit dem Dynamic Host Configuration Protocol (DHCP) kann das GM automatisch die benötigten Einstellungen (IP-Adresse) für die Netzwerkkommunikation von einem DHCP-Server erfassen. So lässt sich das Gerät einfacher als jemals zuvor in einem Anlagennetzwerk installieren.

Automatic network setup (DHCP) function

Zeitsynchronisierung mit Netzwerkzeitservern

Das GM nutzt das SNTP-Protokoll im Client-Modus, um Zeitinformationen von einem Netzwerkzeitserver zu erfassen. Diese Funktion ermöglicht es einer beliebigen Anzahl von GM-Geräten in einem Werk, eine genau synchronisierte Zeit zu nutzen. Alle Geräte zeichnen so Daten mit koordinierten Datums- und Zeitstempelinformationen auf. Darüber hinaus kann das GM als Server dienen und Zeitdaten an andere SNTP-Clientgeräte im Netzwerk übermitteln.

Time synchronization with network time servers

Robuste und extrem sichere Hardware

Sie können sicher sein, dass aufgezeichnete Daten gespeichert werden

Unterstützt Langzeit- und Mehrkanalaufzeichnungen. Die gemessenen Daten werden jederzeit im internen Speicher gespeichert und die Daten werden regelmäßig auf einen externen Datenträger übertragen. Um Redundanz zu erzielen, können Daten über die FTP-Client-Funktion an einen Server gesendet werden. Speichert gemessene Daten auch bei einem plötzlichen Stromausfall sicher.

Gm Image28

Ungefähre Probennahmezeit
Anzahl der Aufzeichnungskanäle Gesamte Probennahmezeit
30 Ca. 71 Tage
100 Ca. 23 Tage
300 Ca. 7 Tage

Mit einem internen Speicher von 1,2 GB und einem Aufzeichnungsintervall von 1 sek.

Wählen Sie Dateiformate entsprechend Ihrer Anwendung aus

Für mehr Sicherheit können gemessene Daten im binären Format gespeichert werden. Dieses Format ist mit traditionellen Textbearbeitungs- oder anderen Programmen nur sehr schwer zu entschlüsseln oder verändern. Wählen Sie das Textformat, wenn die Daten in Textbearbeitungs- oder Spreadsheet-Programmen einfach und direkt geöffnet werden sollen. So können Sie ohne spezielle Software mit Ihren Messdaten arbeiten.

ASCI data display
ASCII-Datenanzeige

Binary data display
Binäre Datenanzeige

Sicherheitsverbesserungen

Sendet und empfängt Kundendaten sicher.

Security enhancements

SSL: Ein Verschlüsselungsprotokoll für über TCP/IP-Netzwerke versendete Daten.

Unterstützt 21 CFR Teil 11 (/AS-Option)

Mit der erweiterten Sicherheitsfunktionsoption unterstützt das GM die Vorschriften in Titel 21 CFR Teil 11 der US-FDA (für die pharmazeutische Produktionsindustrie). Sie erhalten Zugriff auf eine Login-Funktion, um Benutzernamen, ID und Passwörter sowie elektronische Signaturen anzufordern, sowie auf Audit-Trails, einen Manipulationsschutz, eine Active-Directory-basierte Passwortmanagementfunktion und andere Sicherheitsfunktionen.

21 CFR Part 11 support (/AS option)

Tastensperre

Sie können die Bedienungstasten des GM10 in den Einstellungen sperren, um einen versehentlichen Start/Stopp der Messung oder Berechnung zu verhindern.

Key lock

Analoges Front-End-Modul

Ein eigener A/D-Konverter sorgt für eine schnelle und hochpräzise Datenerfassung. (Schnelles AI, PID-Regelmodul)

Analog front end module

Unterstützte Standards

Standards supported

GX90XA : Analoges Eingangsmodul

GX90XA

Technische Daten

Modell GX90XA
Eingangstyp
(Eingänge: 10)
Gleichspannung*1, genormtes Signal*1, Thermoelement*1, RTD*2, DI*1, Gleichstrom (mit externem Shuntwiderstand)*1, Gleichstrom*3, Widerstand*4
DCV 20 mV, 60 mV, 200 mV, 1 V, 2 V, 6 V, 20 V, 50 V, 100 V*5
Standardsignal 0,4-2 V, 1-5 V
Widerstand 20, 200, 2000 Ω
Thermoelement R, S, B, K, E, J, T, N, W, L, U, W97Re3-W75Re25, KpvsAu7Fe, Platinel 2, PR20-40, NiNiMo, W/WRe26, N(AWG14), XK GOST
RTD Pt100, JPt100, Cu10 GE, Cu10 L&N, Cu10 WEED, Cu10 BAILEY, Cu10 (20°C) α=0.00392, Cu10 (20°C) α=0.00393, Cu25 (0°C) α=0.00425, Cu53 (0°C) α=0.00426035, Cu100 (0°C) α=0.00425, J263B, Ni100 (SAMA), Ni100 (DIN), Ni120, Pt25, Pt50, Pt200 WEED, Cu10 GOST, Cu50 GOST, Cu100 GOST, Pt46 GOST, Pt100 GOST, PT500*4, PT1000*4
DI Stufe, Kontakt
Gleichstrom 0-20 mA, 4-20 mA
Scanintervalle

1/2/5/10/20/50/100/200/500 ms, 1/2/5 s

Scanintervall nach Typ

Zusatzcode Scanintervall
1 ms 2 ms 5 ms 10 ms 20 ms 50 ms 100 ms 200 ms 500 ms 1 s 2 s 5 s
-U2
-C1
-L1
-T1
-H0
-R1
-V1
Spannungsversorgung und Stromverbrauch Speisung durch Hauptgerät, Stromverbrauch: 2 W oder weniger
Isolationswiderstand Zwischen Eingangsschaltkreisen und internen Schaltkreisen: 20 MΩ oder mehr (bei 500 V DC)
Durchschlagfestigkeit Zwischen den Eingangsschaltkreisen und den internen Schaltkreisen: 3000 V AC (Stromeingangstyp und Ausführung mit geringer Durchschlagfestigkeit: 1500 V AC für eine Minute, Ausführung mit hoher Durchschlagfestigkeit: 3700 V AC für eine Minute)
Zwischen analogen Eingangskanälen: 1000 V AC für eine Minute (außer B-Anschlüsse für Universaleingangstyp) (Ausführung mit geringer Durchschlagfestigkeit: 400 V AC für eine Minute, Universaltyp mit hoher Geschwindigkeit: 3000 V AC für eine Minute)
Klemmentyp M3-Schraubklemmen oder Klemmanschlüsse
Gewicht Ca. 0,3 kg

*1 Kann nicht für den Stromeingangstyp (Typbegleitzeichen: -C1) oder 4-Leiter-RTD/Widerstandstyp (Typbegleitzeichen: -R1) eingestellt werden.

*2 Kann nicht für den Stromeingangstyp (Typbegleitzeichen: -C1), elektromagnetischen Relaistyp (Typbegleitzeichen: -T1), die Ausführung mit niedriger Durchschlagfestigkeit (Typbegleitzeichen: -L1) oder mit hoher Durchschlagfestigkeit (Typbegleitzeichen: -V1) eingestellt werden.

*3 Kann nur mit dem Stromeingangstyp (Typbegleitzeichen: -C1) eingestellt werden.

*4 Kann nur mit dem 4-Leiter-RTD/Widerstandstyp (Typbegleitzeichen: -R1) eingestellt werden.

*5 Kann nur mit dem Hochgeschwindigkeits-Universaltyp (Typbegleitzeichen: -H0) eingestellt werden.

Modell und Begleitzeichen

Modell Begleitzeichen Beschreibung
GX90XA           Analoges Eingangsmodul
Anzahl Kanäle -04         4 Kanäle (nur -H0-Typ)
-06         6 Kanäle (nur -R1-Typ)
-10         10 Kanäle (-C1, -L1, -U2, -T1, -V1)
Typ -C1       Strom, Scannertyp (isoliert zwischen Kanälen)
-L1       DCV/TC/DI mit geringer Durchschlagfestigkeit, Scannertyp (isoliert zwischen Kanälen)
-U2       Universeller Festkörperrelaisscannertyp (3-Leiter-RTD-b-Anschlussklemme, normal)
-T1       DCV/TC/DI, elektromagnetischer Relaisscannertyp (isoliert zwischen Kanälen)
-H0       Individueller universeller Hochgeschwindigkeits-A/D-Typ (isoliert zwischen Kanälen)
-R1       Scannertyp mit 4-Leiter-RTD/Widerstand (isoliert zwischen Kanälen)
-V1       DCV/TC/DI-Scannertyp mit hoher Durchschlagfestigkeit (isoliert zwischen Kanälen)
- N     Immer N
Klemmenform -3   Schraubklemme (M3)
-C   Klemmenleiste
Bereich N Allgemeines

GX90YA: Analoges Ausgangsmodul

Technische Daten

Modell GX90YA
Ausgangstyp (Ausgänge: 4) Übertragungsausgang, manueller Ausgang
Bereich 4–20 mA oder 0–20 mA
Ausgangsaktualisierungsintervall 100 msek (kürzestes Intervall)
Lastwiderstand 600 Ω oder weniger
Auflösung 0,002 %
Spannungsversorgung und Stromverbrauch Speisung durch Hauptgerät, Stromverbrauch: 3 W oder weniger
Isolationswiderstand Zwischen Ausgangsschaltkreisen und internen Schaltkreisen: 20 MΩ (bei 500 V DC)
Zwischen Ausgangskanalanschlüssen: 500 V DC, 20 MΩ oder mehr
Durchschlagfestigkeit Zwischen Ausgangsschaltkreisen und internen Schaltkreisen: 1500 V Wechselstrom für eine Minute
Zwischen Ausgangsschaltkreisen: 500 V AC für eine Minute
Klemmentyp M3-Schraubklemmen oder Klemmanschlüsse
Gewicht Ca. 0,2 kg

Modell und Begleitzeichen

Modell Begleitzeichen Beschreibung
GX90YA           Analoges Ausgangsmodul
Anzahl Kanäle -04         4 Kanäle
Typ -C1       Stromausgang (isoliert zwischen Kanälen)
- N     Immer N
Klemmenform -3   Schraubklemme (M3)
-C   Klemmenanschlüsse
Bereich N Allgemeines

GX90XD: Digitales Eingangsmodul

GX90XD

Technische Daten

Modell GX90XD
Eingangstypen
(Eingänge: 16)
  DI- oder Impulseingang*1 (Offener Kollektor- oder spannungsfreier Eingang)
EIN/AUS-Erkennung Offener Kollektor: Spannung von 0,5 V DC oder weniger bei EIN, Kriechstrom von 0,5 mA oder weniger bei AUS
Spannungsfreier Kontakt: Widerstand von 200 Ω oder weniger bei EIN, 50 kΩ bei AUS
Kontaktbelastbarkeit 12 V DC, 20 mA oder mehr
Spannungsversorgung und Stromverbrauch Speisung durch Hauptgerät, Stromverbrauch: 0,7 W oder weniger
Isolationswiderstand Zwischen Eingangsklemmen und internen Schaltkreisen: 20 MΩ oder mehr (bei 500 V DC)
Durchschlagfestigkeit Zwischen Eingangsklemmen und internen Schaltkreisen: 1500 V AC für eine Minute
Klemmentyp M3-Schraubklemmen oder Klemmanschlüsse
Gewicht Ca. 0,3 kg

Impulseingang-Spezifikationen*1

Zählsystem Die Anstiegsflanke des Impulses wird gezählt.
Maximale Impulsdauer 250 Hz (Chatterfilter: AUS)
125 Hz (Chatterfilter: EIN)
Mindesterkennungsimpulsbreite Niedrig (schließen), Hoch (öffnen), beide 2 ms oder mehr
Impulserkennungsdauer 1 ms
Impulsmessgenauigkeit ±1 Impuls
Impulszählintervall Messintervall

Filter

Der Chatterfilter kann ein- und ausgeschaltet werden. (Wenn der Chatterfilter ausgeschaltet ist, schließen Sie das GX/GP an, sodass es nicht durch Störeinflüsse beeinträchtigt wird.)

*1 Die Integration erfordert die Math-Funktion (optionaler Code /MT).

Modell und Begleitzeichen

Modell Begleitzeichen Beschreibung
GX90XD           Digitales Eingangsmodul
Anzahl Kanäle -16         16 Kanäle
Typ -11       Offener Kollektor/spannungsfrei, Kontakt (gemeinsam), Nennstrom 5 V DC
- N     Immer N
Klemmenform -3   Schraubklemme (M3)
-C   Klemmenleiste
Bereich N Allgemeines

GX90YD: Digitales Ausgangsmodul

GX90YD

Technische Daten

Modell GX90YD
Ausgangstypen (Ausgänge: 6) Relaiskontakt (c-Kontakt)
Nennbelastungsspannung 100 bis 240 V AC oder 5 bis 24 V DC
Max. Belastungsspannung/-strom 264 V AC oder 26,4 V DC, 3 A/Punkt (Widerstandslast)
Spannungsversorgung und Stromverbrauch Speisung durch Hauptgerät, Stromverbrauch: 1,4 W oder weniger
Isolationswiderstand Zwischen Ausgangsanschlussklemmen und internen Schaltkreisen: 20 MΩ (bei 500 V DC)
Durchschlagfestigkeit Zwischen Ausgangsanschlussklemmen und internen Schaltkreisen: 3000 V AC für eine Minute
Klemmentyp M3-Schraubklemmen
Gewicht Ca. 0,3 kg

Modell und Begleitzeichen

Modell Begleitzeichen Beschreibung
GX90YD           Digitales Ausgangsmodul
Anzahl Kanäle -06         6 Kanäle
Typ -11       Relais, SPDT(NO-C-NC)
- N     Immer N
Klemmenform -3   Schraubklemme (M3)
Bereich N Allgemeines

GX90EX: Erweiterungsmodul

GX90EX

Modell und Begleitzeichen

Modell Begleitzeichen Beschreibung
GX90EX          I/O-Erweiterungsmodul
Port -02       2 Ports
Typ -TP1     Paarweise verdrilltes Kabel
- N   Immer N
Bereich -N Standardzubehör

GX90WD: Digitales Eingangs-/Ausgangsmodul

GX90WD

Technische Daten

Modell  GX90WD
Eingangstypen
(Eingänge: 8)
  DI- oder Impulseingang*1 (Offener Kollektor- oder spannungsfreier Eingang)
EIN/AUS-Erkennung Offener Kollektor: Spannung von 0,5 V DC oder weniger bei EIN, Kriechstrom von 0,5 mA oder weniger bei AUS
Spannungsfreier Kontakt: Widerstand von 200 Ω oder weniger bei EIN, 50 kΩ bei AUS
Kontakteingangsbelastbarkeit 12 V DC, 20 mA oder mehr
Ausgangstyp (Ausgänge: 6)   Relaiskontakt (C-Kontakt)
Nennbelastungsspannung Bei Anschluss an den Hauptschaltkreis (Hauptspannungsversorgung) 150 V AC oder weniger
Bei Anschluss an einen vom Hauptschaltkreis abgezweigten Schaltkreis (Nebenspannungsversorgung) 250 V AC oder weniger (der Hauptschaltkreis hat 300 V AC oder weniger und verwendet einen isolierten Transformator) oder 30 V DC oder weniger
Max. Belastungsstrom 2 A (Gleichstrom)/2 A (Wechselstrom), ohmsche Belastung
Stromverbrauch 1,9 W oder weniger
Isolationswiderstand Zwischen Eingangsklemmen und internen Schaltkreisen: 20 MΩ oder mehr (bei 500 V DC)
Zwischen Ausgangsanschlussklemmen und internen Schaltkreisen: 20 MΩ oder mehr (bei 500 V DC)
Durchschlagfestigkeit Zwischen Eingangsklemmen und internen Schaltkreisen: 1500 V AC für eine Minute
Zwischen Ausgangsanschlussklemmen und internen Schaltkreisen: 3000 V AC für eine Minute
Klemmentyp M3-Schraubklemmen
Gewicht Ca. 0,3 kg

Jedes Gerät (GX/GP-Hauptgerät oder erweiterbares I/O) kann nur 1 Modul verwenden.

Impulseingang-Spezifikationen*1

Zählsystem Die Anstiegsflanke des Impulses wird gezählt.
Maximale Impulsdauer 250 Hz (Chatterfilter: AUS)
125 Hz (Chatterfilter: EIN)
Mindesterkennungsimpulsbreite Niedrig (schließen), Hoch (öffnen), beide 2 ms oder mehr
Impulserkennungsdauer 1 ms
Impulsmessgenauigkeit ±1 Impuls
Impulszählintervall Messintervall

Filter

Der Chatterfilter kann ein- und ausgeschaltet werden. (Wenn der Chatterfilter ausgeschaltet ist, schließen Sie das GX/GP an, sodass es nicht durch Störeinflüsse beeinträchtigt wird.)

*1 Die Integration erfordert die Math-Funktion (optionaler Code /MT).

Modell und Begleitzeichen

Modell Begleitzeichen Beschreibung
GX90WD           Digitales Eingangs-/Ausgangsmodul
Anzahl Kanäle -0806         8-Kanal-DI, 6-Kanal-DO
Typ -01       Offener Kollektor/spannungsfreier Kontakt (gemeinsam), Nennstrom 5 V DC; Relais, SPDT, (NO-C-NC)
- N     Immer N
Klemmenform -3   Schraubklemme (M3)
Bereich N Allgemeines

GX90XP: Impulseingangsmodul

Technische Daten

Modell GX90XP
Anzahl der Eingänge 10
Messintervall 100 ms (kürzestes)
Eingangstyp Kontakt (offener Kollektor, spannungsfreier Kontakt), Pegel (5 V logisch)
Eingangsbereich Bis zu 20 kHz*
* 30 Hz bei Verwendung des Chatterfilters (Ein)
Mindesterkennungsimpulsbreite 25 μs*
* 15 ms bei Verwendung des Chatterfilters (Ein)
Messgenauigkeit Zählung ±1 Impuls
Während der Integration werden die folgenden Genauigkeiten hinzugefügt.
Bei MATH-Start: +1 Messzeitraum
Bei MATH-Stopp: -1 Messzeitraum
* Die Integration erfordert die Math-Funktion (optionaler Code /MT).
Chatterfilter Entfernt Relaisflattern von bis zu 5 ms (kann für jeden Kanal ein-/ausgeschaltet werden)
Hysteresebreite Ca. 0,2 V
Kontakt, Transistorbelastbarkeit Kontakt: 15 V DC und 30 mA oder höhere Belastbarkeit.
Anwendbarer Mindestlaststrom 1 mA oder weniger.
Transistor: Mit den folgenden Nennwerten: Vce > 15 V DC, Ic > 30 mA
Maximale Eingangsspannung ±10 V DC
Isolationswiderstand Zwischen Eingangsklemmen und internen Schaltkreisen:
20 MΩ oder mehr bei 500 V DC
Durchschlagfestigkeit Zwischen Eingangsklemmen und internen Schaltkreisen: 1500 V AC für 1 Minute



Modell und Begleitzeichen

Modell Zusatzcode Beschreibung
GX90XP           Impulseingangsmodul
Anzahl Kanäle -10         10 Kanäle
Typ -11       Gleichspannungs-/offener Kollektor-/spannungsfreier Kontakt (gemeinsam) 5 V DC Belastbarkeit
N     Immer N
Klemmenform -3   Schraubklemme (M3)
-C   Klemmenleiste
Bereich N Allgemeines

GX90UT: PID-Regelmodul

Technische Daten

Modell GX90UT
Regelkreise Anzahl der Regelkreise 2
Analogeingang (gemessener Eingang) Gemessene Punkte 2
Messart Gleichspannung (DCV/genormtes Signal, TC/RTD, DI (PEGEL und spannungsfreier Kontakt)/Gleichstrom (mit externem Shuntwiderstand)
Scanintervall (Kontrolle) 100 ms oder 200 ms (allgemeine Systemeinstellung)
Analogausgang (Steuerungsausgang/Übertragungsausgang/Sensorspannungsversorgung) Ausgänge 2
Ausgangstyp Spannungsversorgung für Strom, Spannungsimpulse oder Sensoren
Stromausgang: 4-20 mA, 0-20 mA
Spannungsimpulsausgang: EIN-Spannung = 12 V DC oder mehr (Lastwiderstand 600 Ω oder mehr), AUS-Spannung = 0,1 V DC oder weniger
Kann als Sensorspannungsversorgung genutzt werden (13,0–18,3 V DC)
Digitaleingang (SP-Schaltung, Betriebsart etc.) Eingänge 8
Eingangsformat Spannungsfreier Kontakt und offener Kollektor
Kontaktbelastbarkeit: 12 V DC oder mehr, 20 mA oder mehr
Digitalausgang (für Alarme, Ereignisse etc.) Ausgänge 8
Ausgangsformat Offener Kollektor (stromziehend)
Kapazität des Ausgangskontakts Max. 24 V DC, 50 mA
Durchschlagfestigkeit/Isolationswiderstand Siehe allgemeine Spezifikationen des PID-Regelmoduls (GS 04L51B01-31EN)
Klemmentyp M3-Schraubklemmen
Gewicht Ca. 0,3 kg

Modell und Begleitzeichen

Modell Begleitzeichen Beschreibung
GX90UT           PID-Regelmodul
Anzahl der Regelkreise -02         2 Regelkreise
Typ -11       8 DI, 8 DO
N     Immer N
Klemmenform -3   Schraubklemmen (M3)
Bereich N Allgemeines

Einfache Navigation und eine durchdachte Benutzerschnittstelle

Unkomplizierter Zugang über einen Webbrowser

Über einen Webbrowser können Sie das GM-Gerät in Echtzeit überwachen und Einstellungen ändern. Erstellen Sie ganz einfach ein nahtloses kostengünstiges Fernüberwachungssystem ohne zusätzliche Software.

Echtzeitüberwachung

Mit der Scrollleiste können Sie frühere und aktuelle Trends ganz bequem durchgehen.

*Anmerkung zum Java Plug-in im Webbrowser für die SMARTDAC+-Serie

Echtzeitüberwachung

Geben Sie Einstellungen online über einen Webbrowser ein

Im Einstellbildschirm können Sie AI-Kanaleinstellungen und andere Informationen zur Bearbeitung in Excel kopieren. Sie können die Daten nach Bearbeitung zurück in den Einstellbildschirm importieren.

Geben Sie Einstellungen online über einen Webbrowser ein



Trend, digitale und andere Echtzeitanzeigen

Trend, digitale und andere Echtzeitanzeigen

Für das Laden von Wellenformen und GM-Einstellungen ist eine eigene Software verfügbar (kostenloser Download)

Universalanzeige

Auf dem GM gespeicherte Datendateien können angezeigt und ausgedruckt werden. Sie können statistische Berechnungen über einen Bereich ausführen und in ASCII, Excel oder andere Formate exportieren.

Universal Viewer

Offline-Einstellungssoftware

Speichern Sie Einstellungen oder übertragen Sie sie auf das GM. Sie können auch USB oder Bluetooth nutzen, um Verbindungen ganz einfach herzustellen.

Offline-Einstellungssoftware



Sichere Anwendung in einem großen Temperaturbereich

Der große Betriebstemperaturbereich von -20 °C bis 60 °C unterstützt vielfältige Anwendungen ungeachtet der Installationsumgebungen.

Sichere Anwendung in einem großen Temperaturbereich



Die Überwachung und Einstellung kann auch über ein Tablet vorgenommen werden

Unterstützt Bluetooth (optionaler Code /C8)

Sie benötigen keinen PC, sondern können Einstellungen und die Überwachung über ein Tablet vornehmen. Spezielle Anwendungen stehen kostenlos zum Download zur Verfügung. Für weitere Informationen besuchen Sie unsere Website.

Überwachung über Bluetooth möglich

Bluetooth unterstützt nur Android.

Bluetooth unterstützt nur Android.

Überwachung über Wi-Fi möglich

Wi-Fi unterstützt Android und iOS.

WLAN unterstützt Android und iOS.



Effektive Anwendungen

Bluetooth-Verbindung

Einfache Anwendung bei Tests in Fahrzeugen.

Bluetooth-Verbindung

USB-Verbindung

Wartungsmitarbeiter können Wartungsarbeiten problemlos am GM vornehmen.

USB-Verbindung

Bietet zahlreiche Netzwerkbetriebsfunktionen

Modbus/TCP- und Modbus/RTU-Kommunikation

Das GM unterstützt Modbus TCP/IP-Client- und Servermodi für die Ethernet-Kommunikation und Modbus/RTU-Master- und Slave-Modi für die optionale serielle Kommunikation.

Modbus/TCP (Ethernet-Verbindung)

Mithilfe der Modbus/TCP- und Modbus/RTU-Funktionen können Sie Daten von Server- und Slave-Geräten auf dem GM anzeigen und speichern.*

* Erfordert den Kommunikationskanal (/MC-Option)

Modbus-Client/Modbus-Master

Modbus/RTU (RS-422/485-Verbindung)

Mithilfe der Modbus/TCP- und Modbus/RTU-Funktionen können Sie GM-Daten von vorgeschalteten Geräten erfassen.

Modbus-Server/Modbus-Slave

(Sie können bis zu 16 Modbus/TCP-Server oder bis zu 32 Server mit dem GM10-2 verbinden.)
(Sie können bis zu 31 Modbus/RTU-Slaves verbinden.)



EtherNet/IP-Funktion (/E1-Option)

Mit der EtherNet/IP-Serverfunktion können Sie über die SPS oder ein anderes Gerät auf das GX zugreifen und Mess-/Berechnungskanäle laden oder in Kommunikationseingangskanälen schreiben* (GX10: bis zu 500 Kanäle, GX20-1: bis zu 300 Kanäle, GX20-2: bis zu 500 Kanäle). Erfordert die Kommunikationskanalfunktion (/MC-Option).

Außerdem können bei Batchprozessen die folgenden Funktionen mithilfe expliziter Meldungen über die SPS ausgeführt werden:

Hinweis: Die Funktionsweise expliziter Meldungen in OMRON wurde noch nicht abschließend bestätigt.

EtherNet/IP-Funktion



PROFINET-Kommunikation (GX90NW-Netzwerkmodul)

Mit dem GX90NW-Netzwerkmodul können Sie das GM als sekundäres E-/A-Gerät über PROFINET anschließen. Sie können per SPS oder einem anderen E-/A-Gerät auf das GM zugreifen und Mess-/Berechnungskanäle auslesen oder in Kommunikationseingangskanälen schreiben.* Batchprozesse führen Sie ganz bequem über die SPS aus.

* *Erfordert die Kommunikationskanalfunktion (/MC-Option).

Effektives Tool für die Bewertungsprüfung der Instrumentenleistung (/E2- und /MC-Optionen)



Datenerfassung an Strommessinstrumenten (/E2- und /MC-Optionen)

Erfassen Sie präzise digitale Daten an dem GM durch digitale Kommunikationskonnektivität zu einem Strommessinstrument (WT-Serie der Stromanalysegeräte) und zeichnen Sie sie zusammen mit den gemessenen GM-Daten auf. Durch die gleichzeitige Aufzeichnung des Stromverbrauchs und der Temperatur des Geräts sowie anderer Phänomene eignet sich das GM hervorragend für die Leistungsbewertungsprüfung.

  • Die folgenden Modelle können angebunden werden:
    Yokogawa Test & Measurement Corp.,
    WT1800/WT1800E (Befehlsart WT1800), WT500, WT300/WT300E (Befehlsmodus WT300)
  • Maximale Verbindungsanzahl: 16

Datenerfassung an Strommessinstrumenten (/E2- und /MC-Optionen)



OPC-UA-Server (/E3-Option)

Von dem GM erfasste Daten können über die Ethernetkommunikation von einem Host-System (OPCUA-Client) abgerufen werden. Die Kommunikationskanal-Funktion wird benötigt, wenn vorgeschaltete Systeme in GM-Kommunikationskanäle schreiben sollen (/MC-Option).

Datenerfassung an Strommessinstrumenten (/E2- und /MC-Optionen)



Verfügt über Kommunikationsfunktionen, die mit dem DARWIN-Datenerfassungsgerät kompatibel sind

Das GM unterstützt DARWIN-Kommunikationsbefehle. Nutzen Sie Ihre aktuellen DARWIN-Kommunikationsprogramme unverändert an dem GM. Der Wechsel von einem bestehenden DARWIN-Gerät ist problemlos möglich.

* Weitere Informationen erhalten Sie von einem Yokogawa-Vertreter in Ihrer Nähe.

Verfügt über Kommunikationsfunktionen, die mit dem DARWIN-Datenerfassungsgerät kompatibel sind

CENTUM/STARDOM-Kommunikationspaket

  • CENTUM: LFS2432, DARWIN/DAQSTATION-Kommunikationspaket (für ALE111 [Ethernet])
  • STARDOM: NT365AJ DARWIN-Anschlusspaket



FTP-basierte Dateiübertragung

Mithilfe der FTP-Client/Server-Funktionen können Sie Daten von einem zentralen Dateiserver ganz einfach teilen und verwalten.

FTP-basierte Dateiübertragung



E-Mail-Messagingfunktion

Das GM kann verschiedene informative E-Mail-Meldungen senden, die Alarmbenachrichtigungsberichte, regelmäßige Momentdatenwerte, geplante Berichtsdaten und andere Informationen enthalten.

E-Mail-Messagingfunktion



Automatische Netzwerkeinrichtungsfunktion (DHCP)

Mit dem Dynamic Host Configuration Protocol (DHCP) kann das GM automatisch die benötigten Einstellungen (IP-Adresse) für die Netzwerkkommunikation von einem DHCP-Server erfassen. So lässt sich das Gerät einfacher als jemals zuvor in einem Anlagennetzwerk installieren.

Automatische Netzwerkeinrichtungsfunktion (DHCP)



Zeitsynchronisierung mit Netzwerkzeitservern

Das GM nutzt das SNTP-Protokoll im Client-Modus, um Zeitinformationen von einem Netzwerkzeitserver zu erfassen. Diese Funktion ermöglicht es einer beliebigen Anzahl von GM-Geräten in einem Werk, eine genau synchronisierte Zeit zu nutzen. Alle Geräte zeichnen so Daten mit koordinierten Datums- und Zeitstempelinformationen auf. Darüber hinaus kann das GM als Server dienen und Zeitdaten an andere SNTP-Clientgeräte im Netzwerk übermitteln.

Zeitsynchronisierung mit Netzwerkzeitservern

Robuste und extrem sichere Hardware

Sie können sicher sein, dass aufgezeichnete Daten gespeichert werden

Unterstützt Langzeit- und Mehrkanalaufzeichnungen. Die gemessenen Daten werden jederzeit im internen Speicher gespeichert und die Daten werden regelmäßig auf einen externen Datenträger übertragen. Um Redundanz zu erzielen, können Daten über die FTP-Client-Funktion an einen Server gesendet werden. Speichert gemessene Daten auch bei einem plötzlichen Stromausfall sicher.

Ungefähre Probennahmezeit
Anzahl der Aufzeichnungskanäle Gesamte Probennahmezeit
30 Ca. 71 Tage
100 Ca. 23 Tage
300 Ca. 7 Tage

Mit einem internen Speicher von 1,2 GB und einem Aufzeichnungsintervall von 1 Sek.

Sie können sicher sein, dass aufgezeichnete Daten gespeichert werden



Wählen Sie Dateiformate entsprechend Ihrer Anwendung aus

Für mehr Sicherheit können gemessene Daten im binären Format gespeichert werden. Dieses Format ist mit traditionellen Textbearbeitungs- oder anderen Programmen nur sehr schwer zu entschlüsseln oder verändern. Wählen Sie das Textformat, wenn die Daten in Textbearbeitungs- oder Spreadsheet-Programmen einfach und direkt geöffnet werden sollen. So können Sie ohne spezielle Software mit Ihren Messdaten arbeiten.

Wählen Sie Dateiformate entsprechend Ihrer Anwendung aus



Sicherheitsverbesserungen

Sendet und empfängt Kundendaten sicher.

Sicherheitsverbesserungen
SSL: Ein Verschlüsselungsprotokoll für über TCP/IP-Netzwerke versendete Daten.

Tastensperre

Sie können die Bedienungstasten des GM10 in den Einstellungen sperren, um einen versehentlichen Start/Stopp der Messung oder Berechnung zu verhindern.

Tastensperre



Analoges Front-End-Modul

Ein eigener A/D-Konverter sorgt für eine schnelle und hochpräzise Datenerfassung. (Schnelles AI, PID-Regelmodul)

Analoges Front-End-Modul

Unterstützte Standards

Erfüllt zahlreiche Normen, darunter CSA, UL, CE / EMV-Richtlinie / CE / Niederspannungsrichtlinie, Europäische RoHS-Richtlinie, WEEE-Richtlinie, RCM, KC Mark (Korea)

Unterstützte Standards



Strenge Sicherheitsvorkehrungen
Die erweiterte Sicherheitsoption (/ AS) erfüllt selbst strengste Anforderungen an das Datenmanagement

Die erweiterte Sicherheitsoption (/ AS) des SMARTDAC+ GX /GP/GM gewährleistet ein sicheres, rückverfolgbares Datenmanagement etwa in Arzneimittelherstellung, Biotechnologie, Gesundheitsmanagement und medizinischen Einrichtungen.
Die erweiterte Sicherheitsfunktionen erfüllt die strengen Vorgaben nach US FDA 21 CFR Part 11, EU-GMP Annex 11 und vergleichbaren Richtlinien für die Datenverwaltung.
Zudem gewährleistet sie die Datenintegrität nach ALCOA+ (zuordenbar, lesbar, zeitgleich aufgezeichnet, original, genau und korrekt, vollständig, konsistent, dauerhaft, verfügbar), wie sie von PIC/S, WHO, MHRA und FDA gefordert wird.

FDA 21 CFR Part 11

Was bedeutet „ALCOA +“?
Die deutsche Aufschlüsselung des englischen Akronym lautet zuordenbar, lesbar, zeitgleich aufgezeichnet, original, genau und korrekt, vollständig, konsistent, dauerhaft und verfügbar. ALCOA + wird in den Richtlinien zur Datenintegrität von PIC / S (Pharmazeutische Inspektionskonvention), WHO (Weltgesundheitsorganisation), MHRA (Arzneimittelbehörde des Vereinigten Königreichs) und FDA (Lebens- und Arzneimittelbehörde der USA) gefordert.



Sichere elektronische Aufzeichnungen

Messdaten, Einstellungen und Protokolle werden gemeinsam in einer verschlüsselten Binärdatei gespeichert. Die verschlüsselten Daten im Binärformat bieten ein hohes Maß an Sicherheit, da sie mit den meisten Texteditoren nicht geöffnet werden können.
Werden die Dateien beschädigt oder manipuliert, erkennt der SMARTDAC+ Standard Universal Viewer dies und gibt einen entsprechenden Hinweis.

Sichere Datenübertragung

SMARTDAC+ kann Daten automatisch an einen FTP-Server übermitteln. Auch FTPS, also die SSL-Verschlüsselung von Daten, die per FTP übertragen werden, wird unterstützt. So bleibt die Datenübermittlung sicher.

SLL-basierte Verschlüsselung

Elektronische Signatur der Datensätze

Die Messdaten können im GX/GP (nur Daten im internen Speicher) oder mit der Software SMARTDAC+ Standard Universal Viewer angezeigt und elektronisch signiert werden. Es gibt drei Signaturebenen für Bediener, Vorgesetzte und Qualitätskontrolle. Diese Signatur und die begleitenden Anmerkungen können zur späteren Überprüfung ebenfalls gespeichert werden.

* Elektronische Signaturen im GM sind nur per SMARTDAC+ Standard Software möglich. Über den Webserver können keine elektronischen Signaturen erstellt werden.

Unterzeichnungsprotokoll

Logische Sicherheit

Datenintegrität bedeutet, dass die richtigen Personen Zugang zu den richtigen Daten haben.
In SMARTDAC+ können Benutzer mit verschiedenen Zugangsberechtigungen erstellt werden.

  • Es gibt vier grundlegende Sicherheitsstufen (zwei Administratorenrollen sowie Benutzer und Kontrolleur).
  • Bis zu 200 Personen können angemeldet werden.
  • Prozess- und Systemverantwortliche können mit rollenspezifischen Zugriffsrechten ausgestattet werden.
  • Für Passwörter können Anforderungen an Mindestlänge und Komplexität aufgestellt werden.
  • Das zentralisierte Management von Benutzernamen und Passwörtern über Server im Netzwerk ist per ActiveDirectory möglich.

Logische Sicherheit

Audit-Trail-Funktion

Das SMARTDAC+-Betriebsprotokoll wird zusammen mit den Messdaten in einer Datei abgelegt.
Werden Einstellungen geändert, können die Ursachen für diese Änderungen ebenfalls gespeichert werden. Einstellungsänderungen können der Änderungshistorie entnommen werden, wodurch sich der Prüfaufwand deutlich verringert.

Audit-Trail-Funktion



Kostenloser Software-Download

Mit der SMARTDAC+-Standardsoftware können Messdaten und Betriebsprotokolle angezeigt und GX/GP/GM konfiguriert werden. Über den SMARTDAC+ Standard Universal Viewer lassen sich die Daten zudem signieren.

Software „Universal Viewer“

Mit dem Universal Viewer visualisieren Sie Daten in verschiedenen Formaten wie etwa Kurvenverläufen oder numerischen Werten. Mit dem Programm können nicht nur Messdaten, sondern auch Hinweis- und Benachrichtigungslisten sowie Betriebsprotokolle angezeigt und ausgedruckt werden. Das Betriebsprotokoll ermöglicht den Abgleich von Einstellungen vor und nach deren Änderung und damit eine noch genauere Kontrolle.
Die Daten können zudem nach ihrer Überprüfung mittels Benutzername, Benutzer-ID und Passwort signiert werden. Bereits unterzeichnete Daten können Sie nach der Überprüfung des Signaturstatus am Bildschirm auf einer anderen Ebene erneut signieren.

Universal Viewer

Der Hardwarekonfigurator

Mit dem Hardwarekonfigurator ändern Sie die Systemkonfiguration offline. Dazu wird sie per SD-Speicherkarte, anderen externen Speichermedien oder Ethernet importiert. Die Systemeinstellungen lassen sich zur Überprüfung des GX /GP/GM-Systems (IQ/OP/PQ) als Tabelle ausdrucken.
Zudem lassen sich Setup-Daten miteinander vergleichen und die bestehenden Unterschiede als Tabelle anzeigen und ausdrucken.

Offline-Einstellungssoftware



Validierungsdokumentation

Bei der Validierungsdokumentation (separat erhältlich) handelt es sich um eine Validierungsprotokollvorlage, mit der Sie die Systemvalidierung von GX/GP/GM und SMARTDAC+ vereinfachen. Das Dokument ist auf der Website von Yokogawa als Word-Datei verfügbar.*

*Validierung und Dokumentenprüfung sind Aufgabe des Kunden.

Publikationen

Applikations-beschreibungen
Übersicht:

Improving manufacturing efficiency demands constant action - from uncovering operational waste to identifying areas for continuous improvement. Namely, we must always pursue a cycle of visualizing, analyzing, and solving energy saving challenges.

Applikations-beschreibungen
298 KB
Industrien:
Übersicht:

Caustic soda and hydrochloric acid, produced in electrolyzer plants, are fundamental materials used in varieties of industries; chemicals, pharmaceuticals, petrol-chemicals, pulp & papers, etc. Proper control of the process brings you stabilized quality of products with the vast operational profit. Ion-Membrane electrolysis bath is the most effective among all types of electrolyzer in caustic soda production. A Membrane has life time. It should be maintained periodically. To prolong operating life, the electrolyzer plant should be monitored for optimized control.

Industrien:
Applikations-beschreibungen
Übersicht:

The SMARTDAC+ GM is best suited for applications where the voltage of each cell in fuel cells, secondary batteries and electrolyzers is measured.

Industrien:
Industrien:
Applikations-beschreibungen
Übersicht:

Power monitoring package SMARTDAC+ GM and UPM100 system measures and quantifies the electrical energy consumption for each assembly line.

Übersicht:

Controls temperature in, and acquires data from, various internal components of plastic film manufacturing equipment. An easy to use, high cost-performance data acquisition and monitoring system can be assembled by using Ethernet compatible instruments and GA10.

Übersicht:

Hydro power

Übersicht:

the VZ20X installed near sensors such as temperature, humidity, and vibration, and enables automatic collection of data via the factory LAN. The data collection, monitoring and management can be automatically and regularly monitored with the data logging software GA10. As a result, it contributes to reducing the workload of workers.

Übersicht:

Caustic soda and hydrochloric acid, produced in electrolyzer plants, are fundamental materials used in varieties of industries; chemicals, pharmaceuticals, petrol-chemicals, pulp and papers, etc. Profit is the result of the effective production with minimized running / maintenance cost. Proper control of the process brings you stabilized quality of products with the vast operational profit.

Industrien:
Übersicht:

Customers want to improve maintenance by predicting failures of existing durable equipment. However, existing equipment do not have enough space, and it is not easy to increase the number of sensors needed to grasp the condition.
To address this issue, the VZ20X’s compact size allows it to be installed between equipment, and data collection can be easily monitored via Ethernet (Modbus/TCP).


Übersicht:

Wireless Hydrogen leak detection solution for Hydrogen cooling system of Turbine generator

Industrien:
Übersicht:

AN 04L51B01-02EN

Übersicht:

AN 04L51B01-03EN

Applikations-beschreibungen
Übersicht:

The GX20 and GX90UT offer an average value computation function making it ideal for controlling temperature and other fluctuating phenomena. The operating status can be controlled in real time, providing operating cost reductions.

Übersicht:

Customers want to improve maintenance by predicting failures of existing durable equipment. However, existing equipments do not have enough space, and it is not easy to increase the number of sensors needed to grasp the condition.
To address this issue, the VZ20X’s compact size allows it to be installed between equipments, and data collection can be easily monitored via Ethernet (Modbus/TCP).


Applikations-beschreibungen
Übersicht:

Industrial hydrogen fuel cells can be used to produce hydrogen and oxygen from distilled water as well as run in reverse to generate electricity. Fuel cells can also be used in conjunction with intermittent energy sources like solar or wind to provide regulated continuous energy output.

Übersicht:

The SMARTDAC+ GM is used extensively for data acquisition in various kinds of conveyance equipment including automobiles, industrial vehicles, in-plant vehicles, ocean shipping vessels, and automated materials handling systems. In addition to being compact and not requiring a PC for data acquisition, the SMARTDAC+ GM can be run under DC power and be operated under harsh conditions (-20° to 60°).

Applikations-beschreibungen
Übersicht:

In semiconductor manufacturing processes, a deficient clean room environment can lead to defects and wasted resources, making a strictly controlled clean room indispensable. Maintaining the environment in the clean room requires control of air filters, HVAC systems, room temperature, humidity, airborne particles, and other factors.

Applikations-beschreibungen
Übersicht:

The SMARTDAC+ GM10 is employed by customers who are device manufacturers when they deliver a device to the end user, for on-site monitoring to check that the delivered device is operating stably. If settings are made to the SMARTDAC+ GM10 in the office beforehand, then all that is necessary is to take it to the site and begin data acquisition thus, anyone can conduct on-site data acquisition.

Übersicht:
  • For remote monitoring (of temperature, pressure, and flow volume), installing the SMARTDAC+ GM in the plant and the SMARTDAC+ GX in the office provides for a scalable, pc-free on-site data monitoring solution.
  • You can centralize management of large quantities of data by automatically transferring acquired data to a FTP server.
Industrien:
Übersicht:

Data acquired on the SMARTDAC+ GM can be easily monitored through the company network, even from remote locations.

Übersicht:

In durability testing of engines, revolutions and load control signals are applied and the results are acquired on a recorder. Using the Data Acquisition System SMARTDAC+ GM's PID control module, you can record data while simultaneously applying control signals.

No. Only 1-to-1 connections are supported.
Calibration certificates are issued one per input module. The GM10 doesn't have ordering as a single package like the GX/GP.
It depends on the PC you are using, but you may be able to prevent the message from appearing by adding the URL of the recorder to "Trusted sites" in Windows Explorer. 1) On the Internet Explorer Tools menu, select Internet Options > Se...
Yes, using an event action.
We have validated operation using 8 GB and 16 GB cards. Please see the SD memory cards that have been validated. List of Verified SD Memory Cards (SD Cards) ...
The RS-232 connector screws are imperial. The D-Sub 9-pin connector on the main unit side is male.
No.

Downloads

Bedienungsanleitungen

Videos

Übersicht:

Smart user interface, smart architecture, and smart functionality is achieved in the Yokogawa SMARTDAC+ data acquisition and control product series.

SMARTDAC+ consists of the GX and GP touch screen data acquisition stations and the most recent addition – the GM data acquisition and data logging system which is both compact and modular.

Übersicht:

YOKOGAWA aspires to establish Smart GMP manufacturing facilities that provide consistent quality and supply while eliminating industrial waste, enhancing productivity and always using high-quality component parts and materials.

Übersicht:

YOKOGAWA ist bestrebt, intelligente GMP-Fertigungsanlagen einzurichten, die eine gleichbleibende Qualität und Versorgung gewährleisten, während gleichzeitig Industrieabfälle vermieden, die Produktivität erhöht und stets hochwertige Bauteile und Materialien verwendet werden.

Übersicht:

YOKOGAWA creates autonomous operations with high-efficiency automation and optimization that allows growth with minimal deployment of manpower.

Übersicht:

Introduction video of Yokogawa's new simple solutions: AI Product Solutions.  Based on Yokogawa's experience and
knowledge of industrial automation,  Yokogawa has launched easy to use AI Products for manufacturing sites and product development.

News

Möchten Sie weitere Informationen über unsere Mitarbeiter, Technologien und Lösungen?

Kontakt

Top
