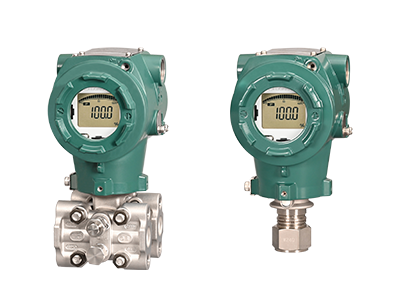

Die EJX S-Serie ist Yokogawas Flaggschiff unter den OpreX-Druckmessumformern und setzt neue Maßstäbe in Sachen Genauigkeit, Langzeitstabilität, Messbereich, farbigem Grafikdisplay mit Hintergrundbeleuchtung und Langlebigkeit. Die EJX S-Serie basiert auf der seit Jahrzehnten bewährten DPharp-Technologie und wurde mit den neuesten Sensorinnovationen weiterentwickelt. Sie ist für missionskritische Anwendungen konzipiert, bei denen kompromisslose Leistung gefragt ist.
Als Spitzenmodell der OpreX-Druckmessumformer-Familie bietet die EJX S-Serie selbst in den anspruchsvollsten Prozessumgebungen eine außergewöhnliche Messgenauigkeit.
Die EJX S-Serie bietet folgende Merkmale:
- Genauigkeit bis zu ±0,025 %
- Stabilität bis zu ±0,1 % pro 20 Jahre
- Messbereich bis zu 400:1
- Maximaler Betriebsdruck bis zu 3.600 psi
- SIL2-/SIL3-zertifiziert
- Erweiterte Diagnosefunktionen als Standard
- Farbgrafikdisplay mit Hintergrundbeleuchtung
- Unterstützung des modernsten Kommunikationsprotokolls: PROFINET
Aufgebaut auf langjähriger Zuverlässigkeit
Entdecken Sie, wie die EJX S-Serie Ihnen helfen kann, die Prozesszuverlässigkeit zu maximieren, die Anlagenleistung zu optimieren und langfristig operative Exzellenz zu sichern.
Über OpreX
OpreX ist die umfassende Marke für Yokogawas Industrieautomations- (IA) und Steuerungsgeschäft und steht für Exzellenz in den entsprechenden Technologien und Lösungen. Sie umfasst verschiedene Kategorien und Produktfamilien. Dieses Produkt gehört zur Produktfamilie OpreX Field Instruments, die zur Kategorie OpreX Measurement gehört.
Details

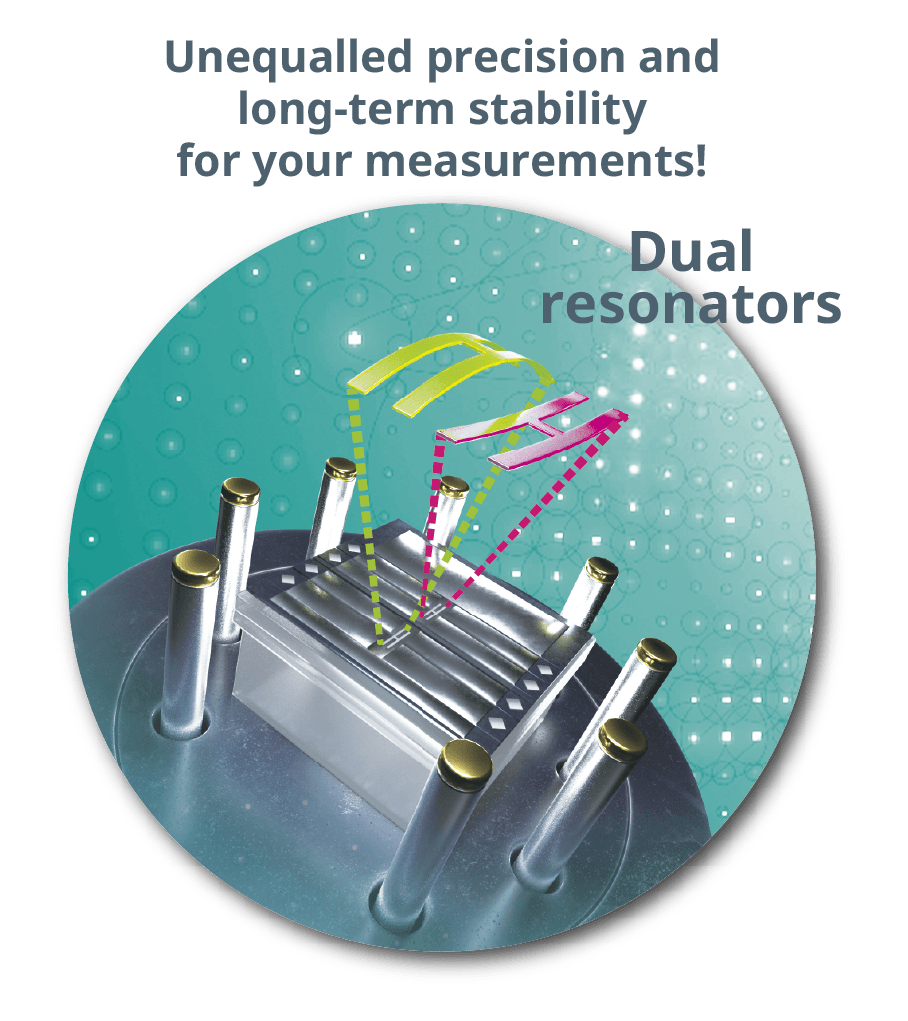

Integrierte Digitale Sensorik
Der Druckmessumformer der Serie EJX S basiert auf der bewährten digitalen Silizium-Resonanzsensortechnologie DPharp von Yokogawa.
Zwei vibrierende Resonatoren (aktiver Sensor) messen Differenz- und statischen Druck direkt und digital und bieten gegenüber herkömmlichen analogen Sensoren eine überlegene Genauigkeit, Wiederholbarkeit und Langzeitstabilität.
Die direkte digitale Ausgabe eliminiert Fehler bei der Analog-Digital-Wandlung und ermöglicht eine dynamische Kompensation von Temperatur- und statischen Druckeinflüssen in Echtzeit, wodurch eine zuverlässige Leistung unter allen Betriebsbedingungen gewährleistet ist.

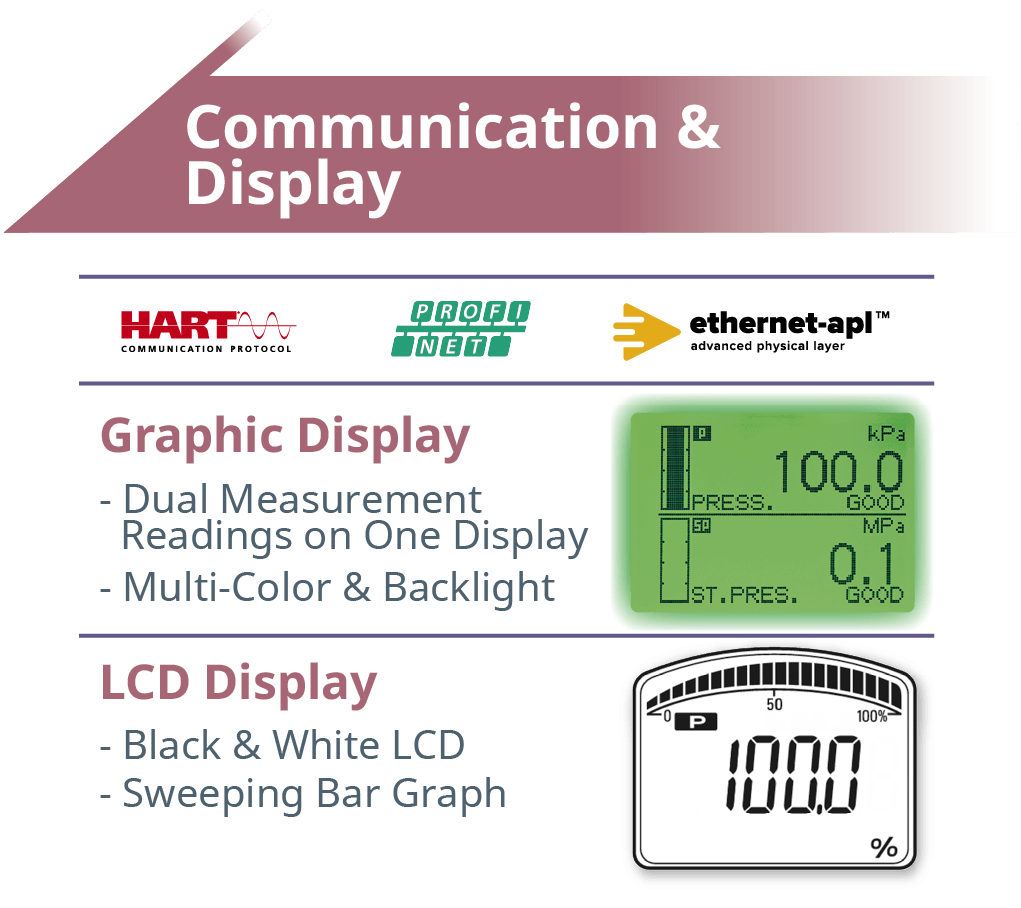

Intelligente Sensorik und Konnektivität
Visuelle Schnittstelle
Das völlig neue Grafikdisplay bietet eine klarere Darstellung der Prozessdaten und Diagnoseinformationen, sodass Bediener präzise Entscheidungen treffen können und das Risiko von Bedienungsfehlern reduziert wird.

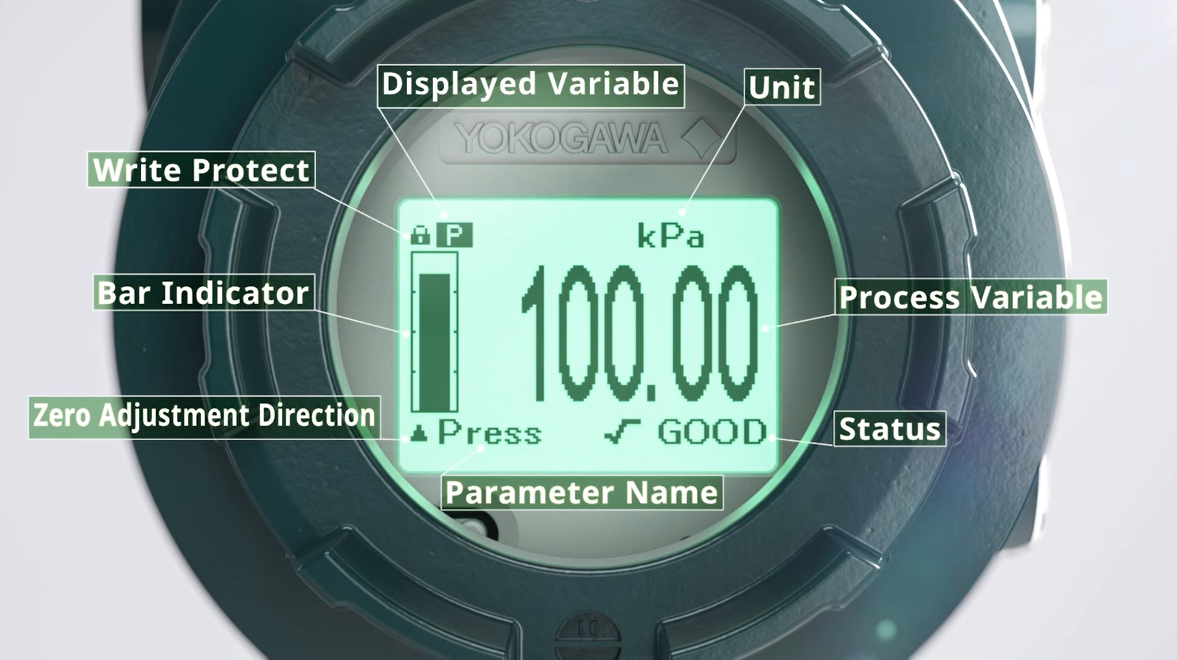

Prozessanzeige
Verbesserte Sichtbarkeit und schnellere Interpretation von Prozessdaten, sodass Bediener wichtige Informationen auf einen Blick erfassen können.

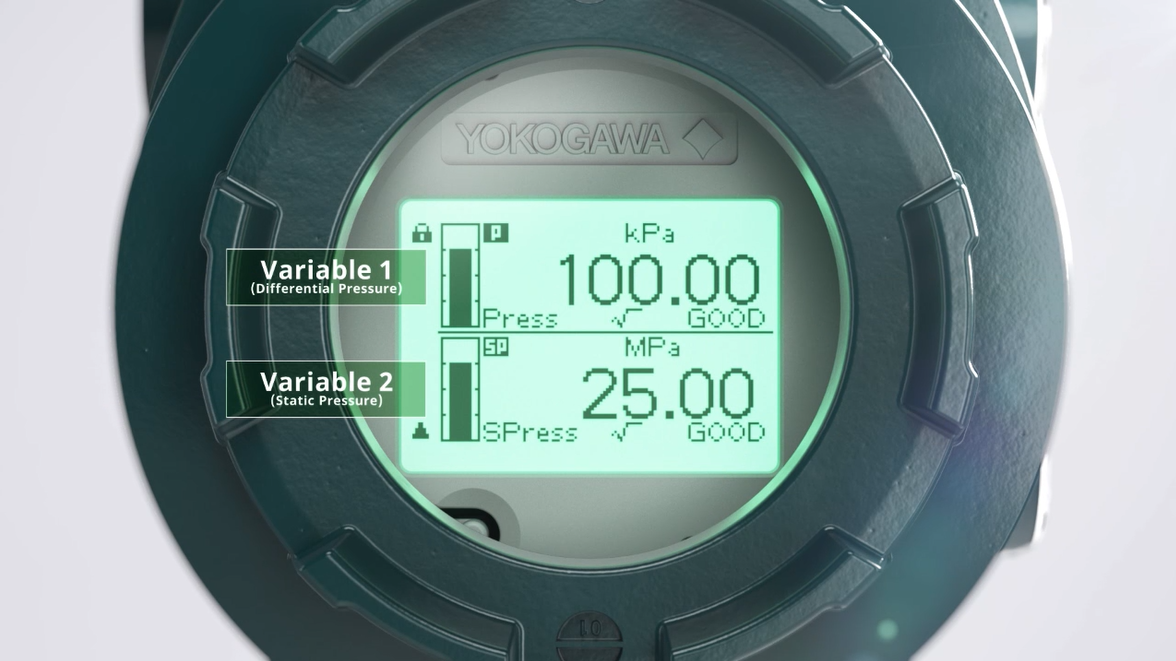

Mehrwertanzeige
Ermöglicht eine klare Visualisierung von Daten mit mehreren Variablen für eine schnellere und genauere Entscheidungsfindung.

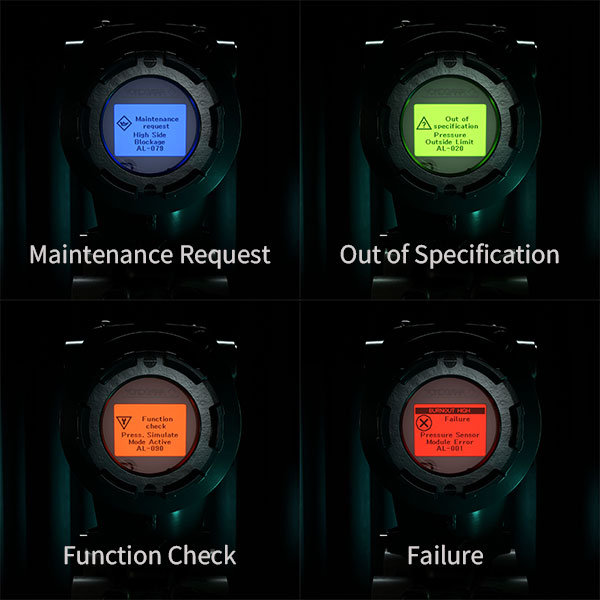

Farbcodierte Warnmeldungen
Wenn ein Diagnosezustand auftritt, wechselt der Transmitter automatisch zwischen dem normalen Prozesswertbildschirm und dem Alarmbildschirm, sodass der Bediener sofort darauf aufmerksam wird.
* Das Bild zeigt ein Beispiel für die Alarmdarstellung, wenn NE107 aktiviert ist.

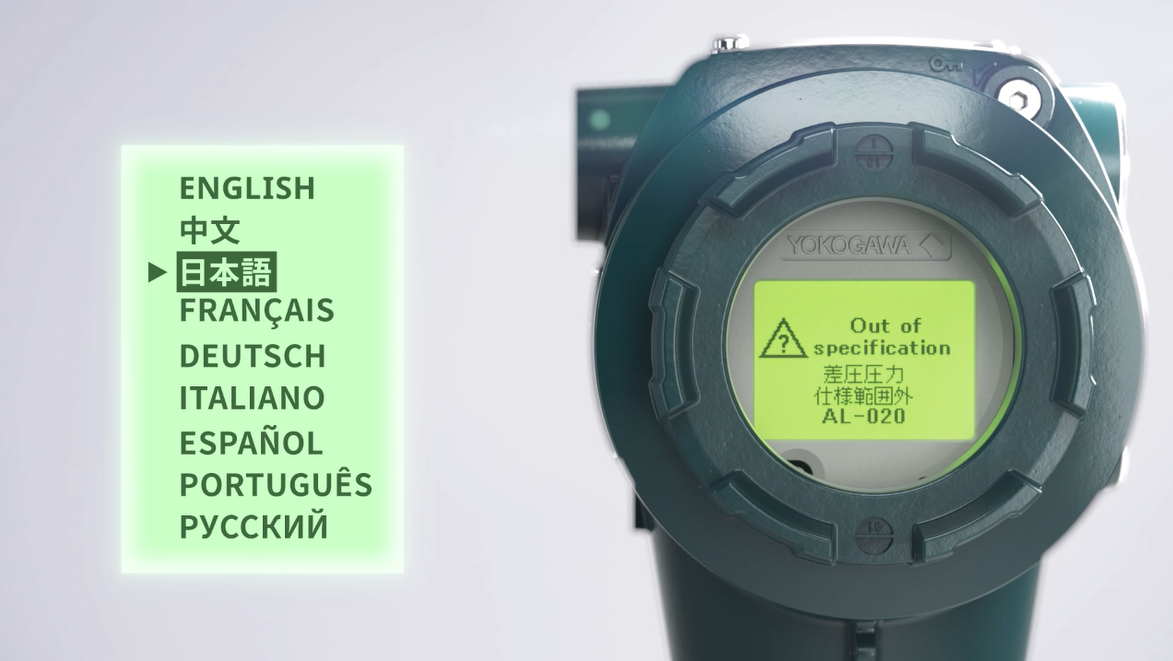

Mehrsprachige Benutzeroberfläche
Das Grafikdisplay unterstützt vollständig mehrsprachige Menüs und Alarmtexte für den weltweiten Einsatz.
Ein Messumformer, viele Anwendungen

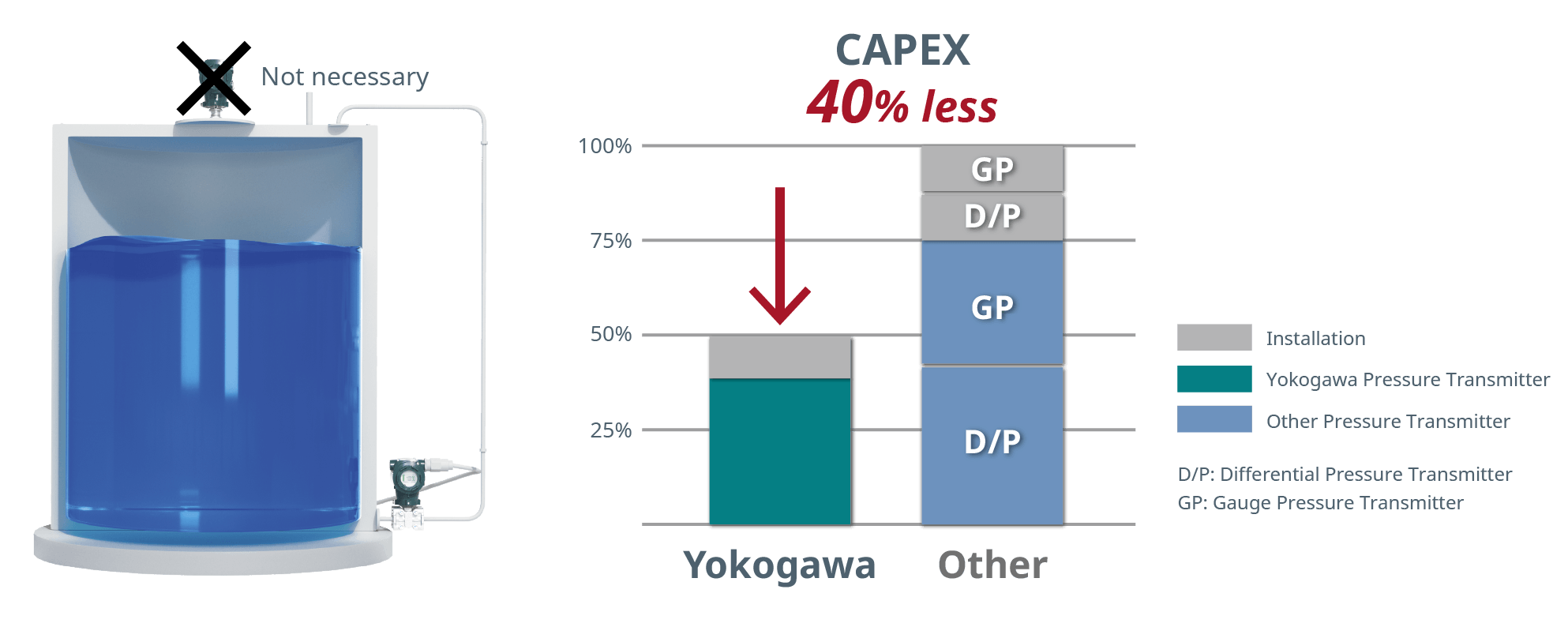

Reduzierte Investitions- und Betriebskosten
Dank der Multisensorik wird die Installation vereinfacht, der Hardwarebedarf reduziert und die Lebenszykluskosten gesenkt.
Der Silizium-Resonanzsensor verfügt über die einzigartige Fähigkeit, statischen Druck und Differenzdruck gleichzeitig zu messen. Zusätzlich werden auch die Sensor- und Gehäusetemperaturen gemessen.
Die Multi-Sensor-Plattform ermöglicht eine dynamische Echtzeitkompensation für unübertroffene Präzision und bildet die Grundlage für die Implementierung fortschrittlicher Diagnosen.

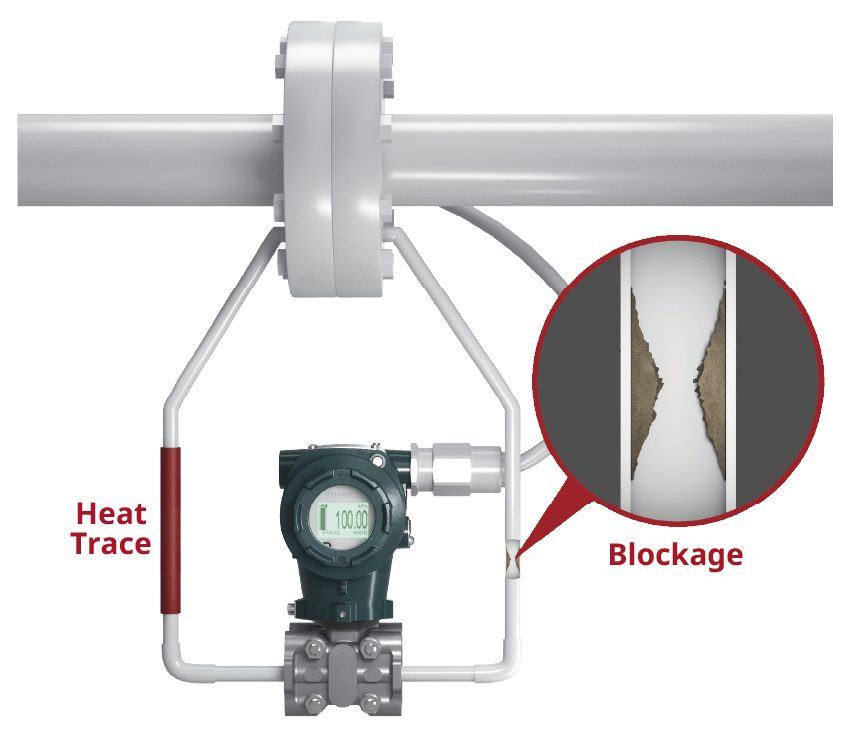

Vorausschauende Diagnose
Fortschrittliche Diagnosen werden zum Standard. Sie tragen zur Anlagenverfügbarkeit bei, indem sie eine vorausschauende Wartung ermöglichen.
ILBD (Impulse Line Blockage Detection)
Die Blockierung der oberen, unteren oder beiden Impulsleitungen kann durch Überwachung der Druckschwankungen erkannt werden.
Wärmeverfolgungsdiagnose
Die Flanschtemperatur kann mit den implementierten Temperatursensoren berechnet werden. Dies ermöglicht die Diagnose von Ausfällen der Begleitheizung oder der Gehäuseheizung.
Schnelle Verbindung, Echtzeit-Einblick
Unterstützung von HART und PROFINET mit Ethernet APL:

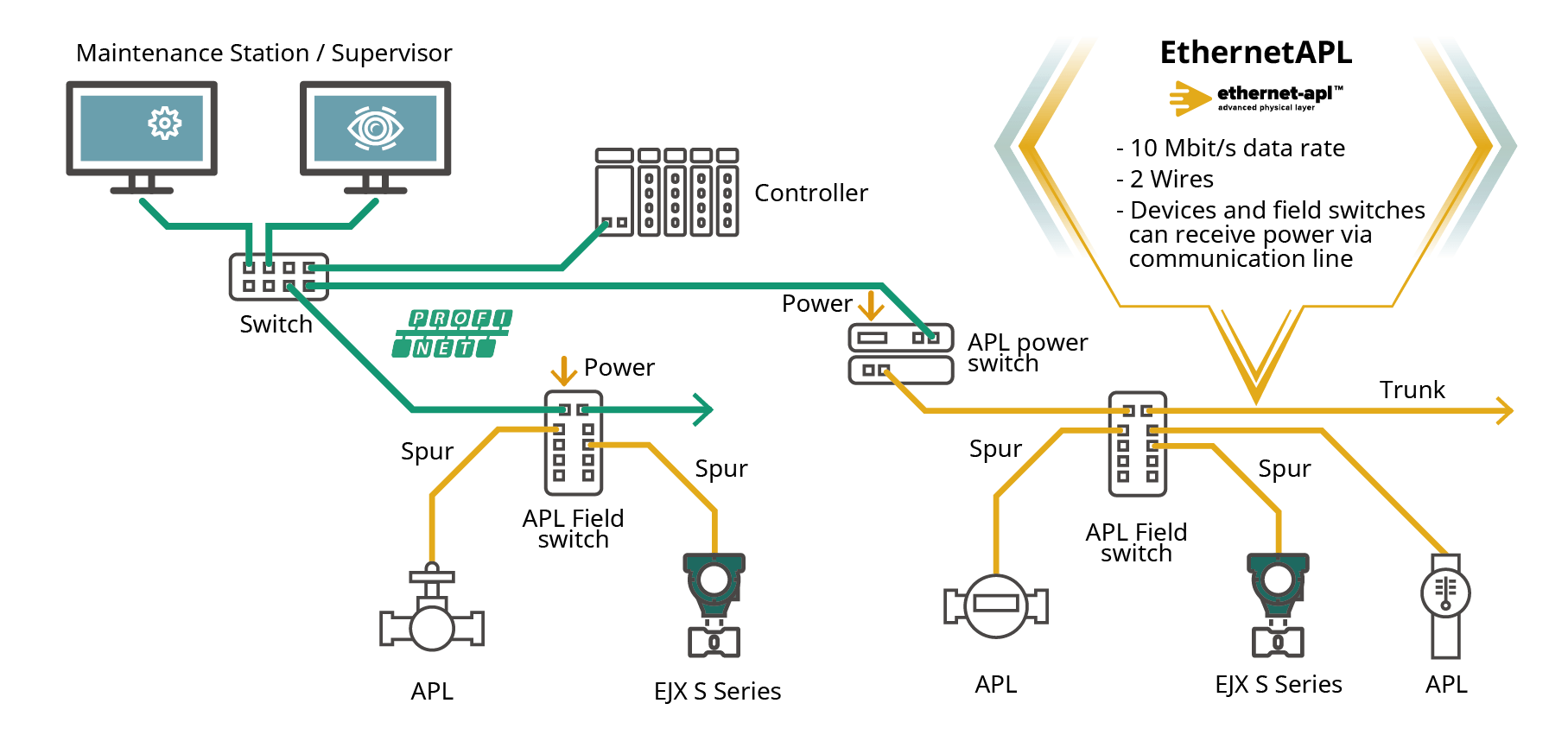

PROFINET mit Ethernet APL
- Echtzeitkommunikation: Hochgeschwindigkeits- (10 Mbit/s) und zyklische Kommunikation mit geringer Latenz
- Nahtloses und flexibles System: Nutzt vorhandene Feldbus-Kommunikationskabel mit APL-Switch
- Einfache und zuverlässige Bedienung: Unterstützt Topologieerkennung und Netzwerkredundanz für erhöhte Zuverlässigkei
Technische Integrität

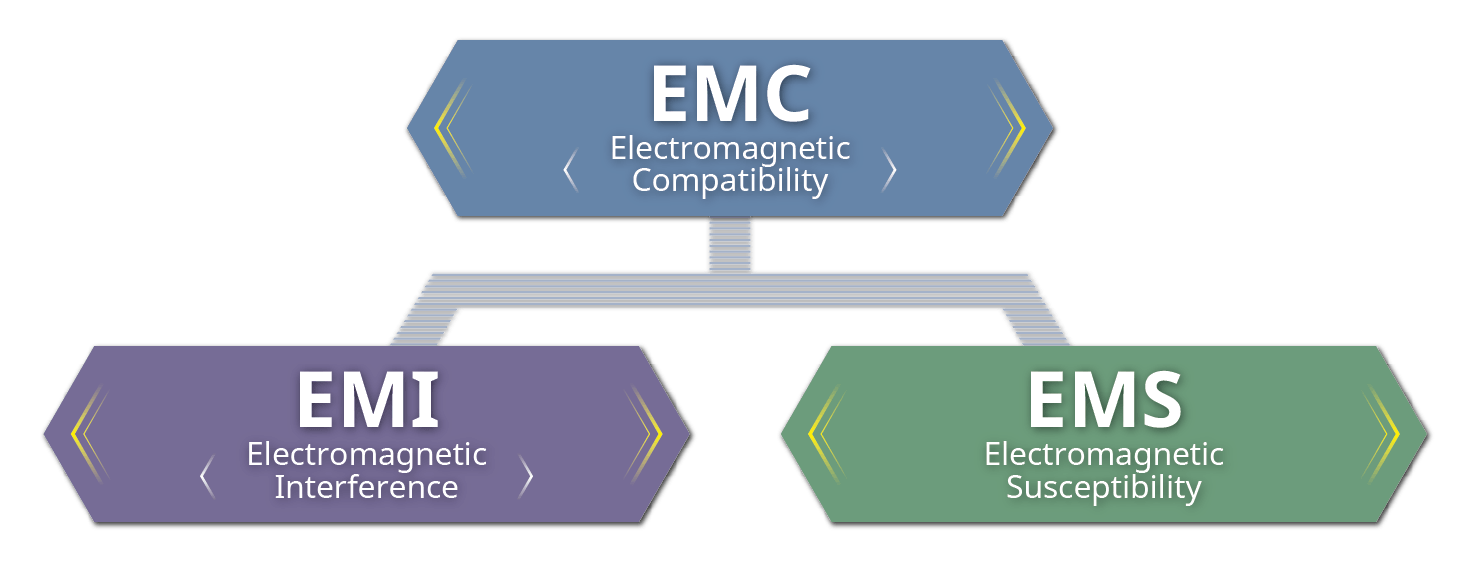

Elektrische Störfestigkeit
Die hohe Störfestigkeit gegenüber elektrischen Störungen gewährleistet stabile Messungen in elektrisch rauen Umgebungen und reduziert Signalstörungen, Fehlalarme und ungeplante Wartungsarbeiten während des gesamten Lebenszyklus der Anlage.
EMV-Konformitätsnormen: EN61326-1 Klasse A, Tabelle 2 EN61326-2-3
IEC 61326 legt Anforderungen an die Störfestigkeit und Störaussendung hinsichtlich der elektromagnetischen Verträglichkeit (EMV) für elektrische Geräte fest
Störfestigkeit: EN61326, NAMUR NE21
NE21 ist eine Richtlinie der deutschen NAMUR.
Sie konzentriert sich speziell auf Prozessmessgeräte und EMV-Anforderungen. Dies wird insbesondere von EU-Ländern gefordert

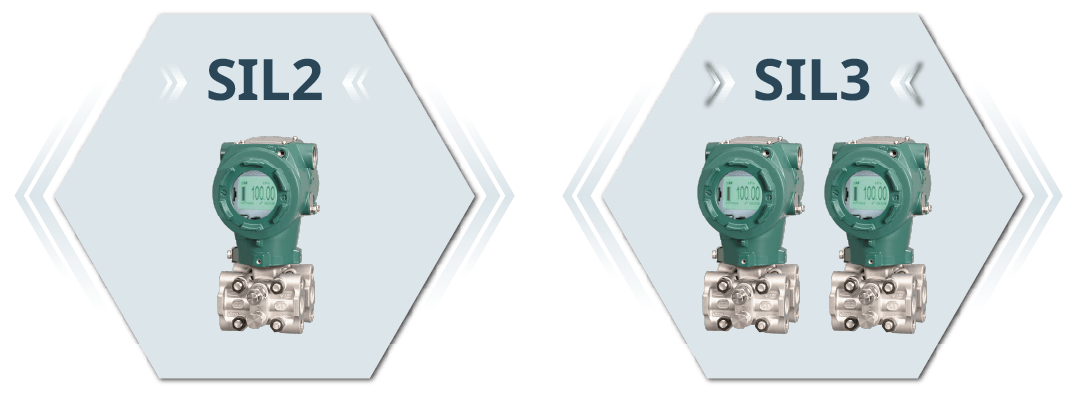

Funktionale Sicherheitszertifizierung (IEC 61508)
EJX S series supports SIL2 as standard, Not an Option!
Der Silizium-Resonanzsensor ist ein aktiver Drucksensor, sodass die Resonatoren auch ohne Druckbeaufschlagung mit ihrer Eigenfrequenz schwingen. Es werden zwei unabhängige Resonatoren verwendet. Wenn einer oder beide ausfallen, erkennt die Transmitterdiagnose einen Kapselfehler. Der Silizium-Resonanzsensor ist von Natur aus ausfallsicher und weist keine unentdeckten Ausfallmodi auf.
EJX S ist standardmäßig für den SIL2-Einzelgebrauch und den SIL3-Redundanzgebrauch geeignet. Der gleiche Transmitter kann in Steuerungs- und Sicherheitsanwendungen verwendet werden, was den Ersatzteilbestand reduziert und die Wartung vereinfacht.
Staubdicht und tauchfähig (IP66/67/68)
Die EJX S-Serie wurde für anspruchsvolle Industrie- und Außenanwendungen entwickelt und bietet Schutz nach IP66, IP67 und IP68 – für vollständige Beständigkeit gegen Staub, starke Wasserstrahlen und sogar kontinuierliches Eintauchen. Ob bei Regen, Hochdruckreinigung oder schwierigen Einsatzbedingungen – sie liefert konsistente, zuverlässige Leistung.
| IP code | Schutzgrad | Detailbedingungen |
|---|---|---|
| IP6X | Schutz gegen Staub | Staub dringt nicht in das Gehäuse ein. |
| IPX6 | Schutz gegenstarke Wasserstrahlen |
Testdauer: 1 Minute pro Quadratmeter für mindestens 3 Minuten Wasservolumen: 100 Liter pro Minute Druck: 100 kPa in einer Entfernung von 3 Metern |
| IPX7 | Eintauchen, bis zu 1 Meter Tiefe |
Testdauer: 30 Minuten. Getestet mit dem tiefsten Punkt des Gehäuses 1.000 mm unter der Wasseroberfläche oder dem höchsten Punkt 150 mm unter der Oberfläche, je nachdem, welcher Punkt tiefer liegt. |
| IPX8 | Eintauchen, mbis zu 20 m |
Testdauer: 7 Tage, Getestet durch Anlegen eines Wasserdrucks, der einer Tiefe von 20 m entspricht |

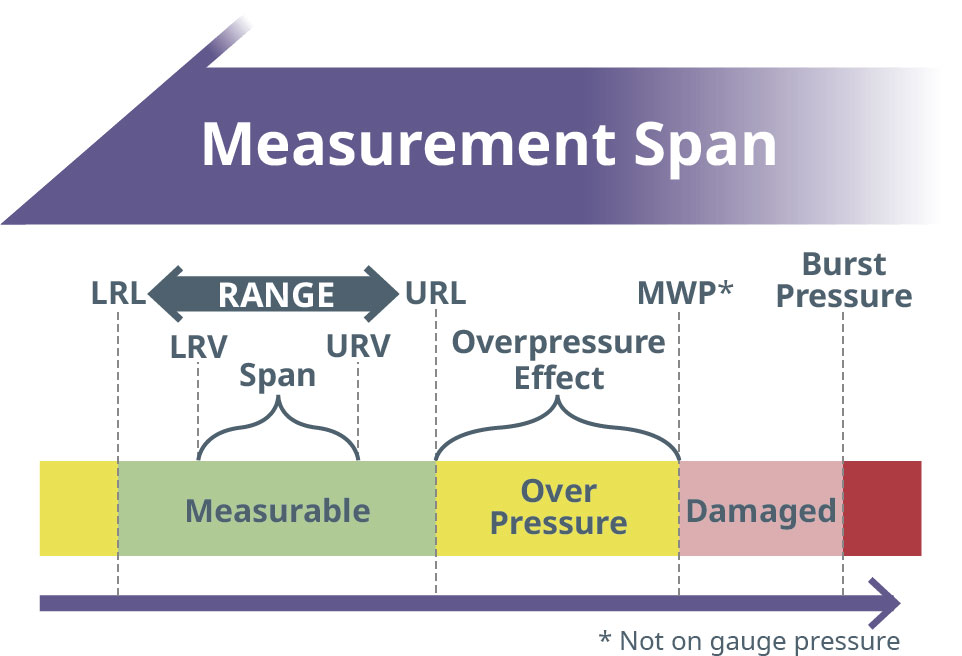

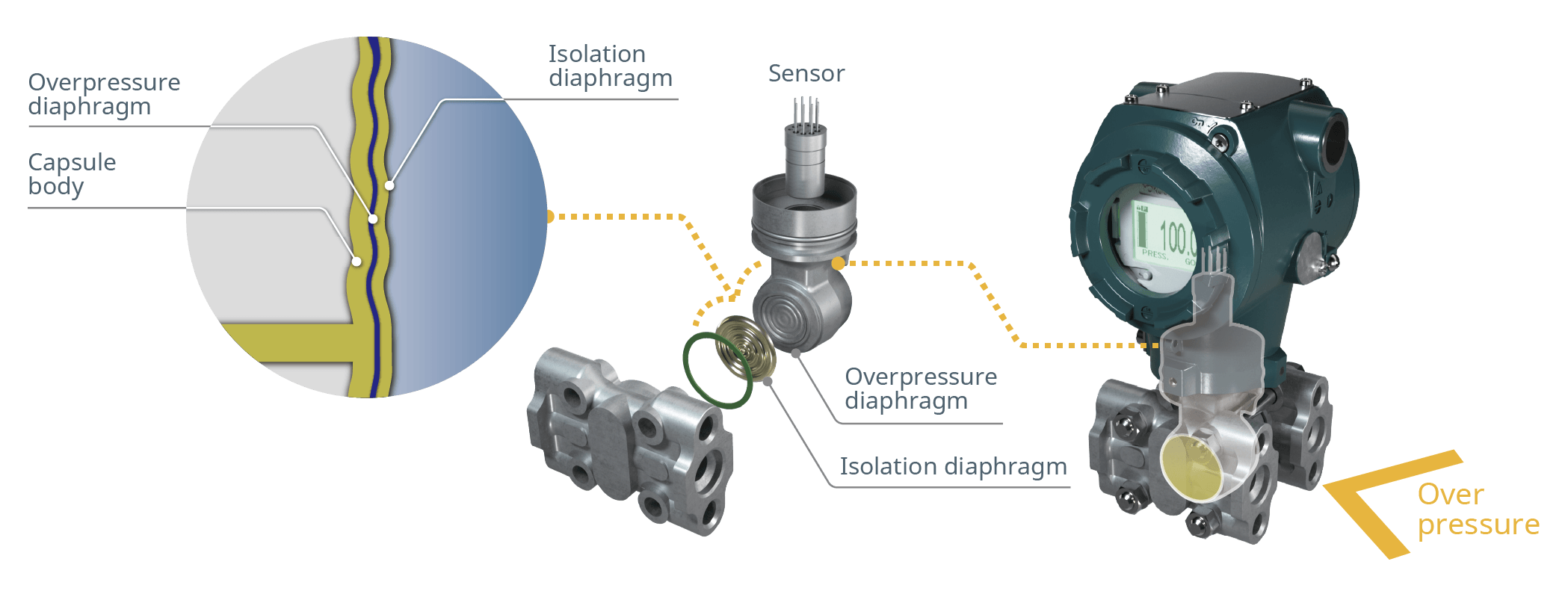

Überdruckschutz
Überdruckereignisse können aufgrund einer fehlerhaften Bedienung des Ventilverteilers oder durch Prozessstörungen während der Inbetriebnahme der Anlage auftreten. Die EJX S-Serie verfügt über eine zusätzliche Überdruckmembran, um den Sensor vor abnormalen Druckstößen zu schützen. Yokogawa hat eine veröffentlichte Überdruckspezifikation, die auf den überlegenen Sensoreigenschaften basiert.
Lebenszyklus-Support für eine nachhaltige Zukunft
Trusted Green
Yokogawa hat Nachhaltigkeitsgrundsätze namens „Trusted Green” festgelegt, die für alle Produkte der Yokogawa-Gruppe während ihres gesamten Lebenszyklus gelten, vom Entwurf bis zum Ende der Nutzung. Die EJX S-Serie ist ein Produkt, das die Standards von Yokogawa auf der Grundlage der Trusted Green-Richtlinien erfüllt.

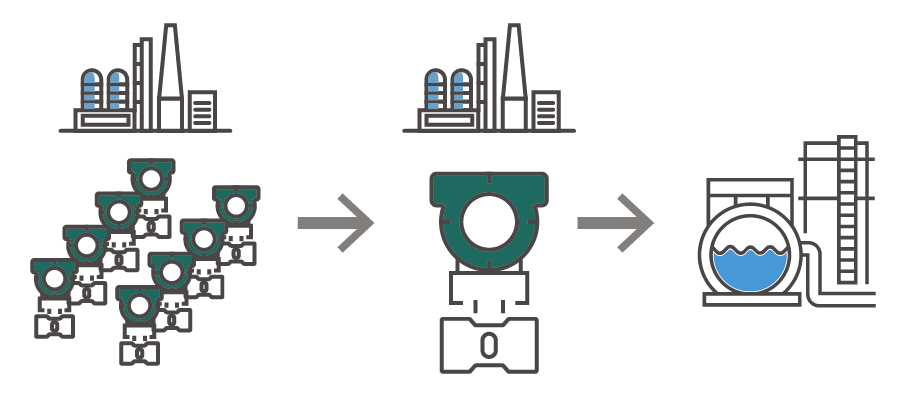

Intelligentere Planung mit reduziertem Wartungsaufwand Ersatzteile/Lagerbestand
Einfache Auswahl durch kombinierte oder standardisierte Spezifikationen.
- Kombinierte Zertifizierung für Explosionsschutz
- Kombinierter elektrischer Anschluss 1/2NPT & M20
- SIL 2 als Standard
- Messbereich bis zu 400:1
Umweltfreundliches Produkt
Einhaltung von Umweltvorschriften, Management gefährlicher Stoffe und Reduzierung der Umweltbelastung.
- EU-RoHS-Richtlinie: EN IEC 63000
- REACH-Erklärung: Verordnung (EG) Nr. 1907/2006
- China RoHS: GB 26572
- Gesetz zur Kontrolle giftiger Stoffe: TSCA
- Persistente organische Schadstoffe (POP)

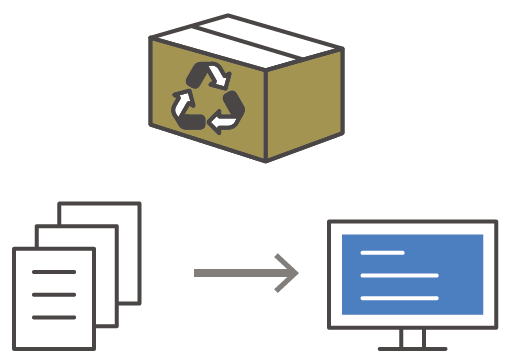

Reduzierung des CO₂-Fußabdrucks
Durch den Verzicht auf Papier werden die CO₂-Emissionen, die bei der Zellstoffverarbeitung, dem Druck und dem Vertrieb entstehen, um 60 Tonnen pro Jahr gesenkt.
- ein konkreter Schritt hin zu einer kohlenstoffarmen Zukunft.

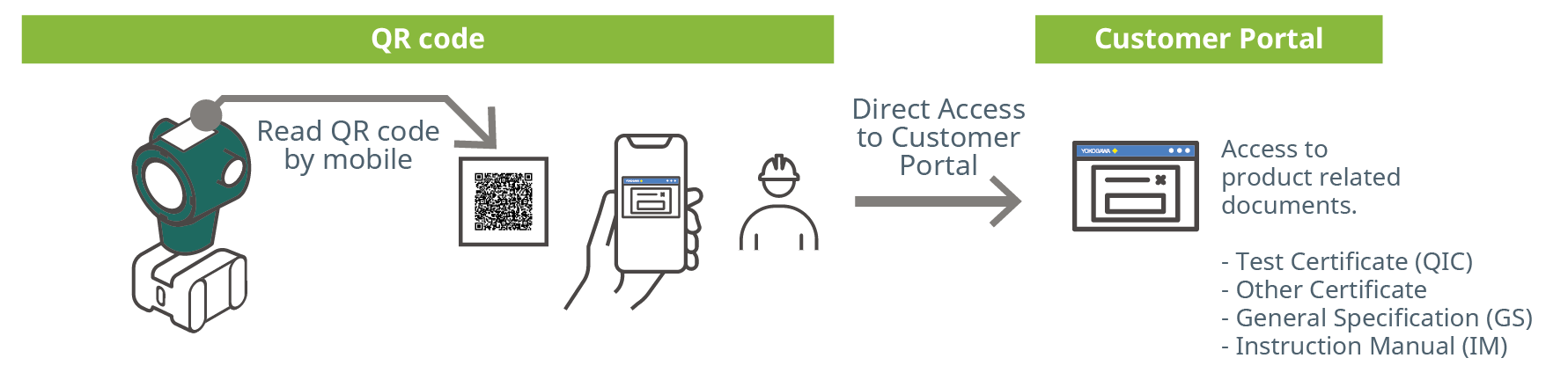

Service und Support
Über den auf den Produkten angebrachten QR-Code gelangen Sie direkt zur Kundenportal-Website. Die Kundenportal-Website bietet Produktinformationen und Handbücher, die auf die Hardware- und Kommunikationsspezifikationen des Produkts abgestimmt sind und zur Wartungsfreundlichkeit beitragen.
* QR Code ist ein eingetragenes Warenzeichen von DENSO WAVE INCORPORATED.
Lebenszyklusplanung
Die erweiterte Garantie unterstützt die langfristige Anlagenplanung.

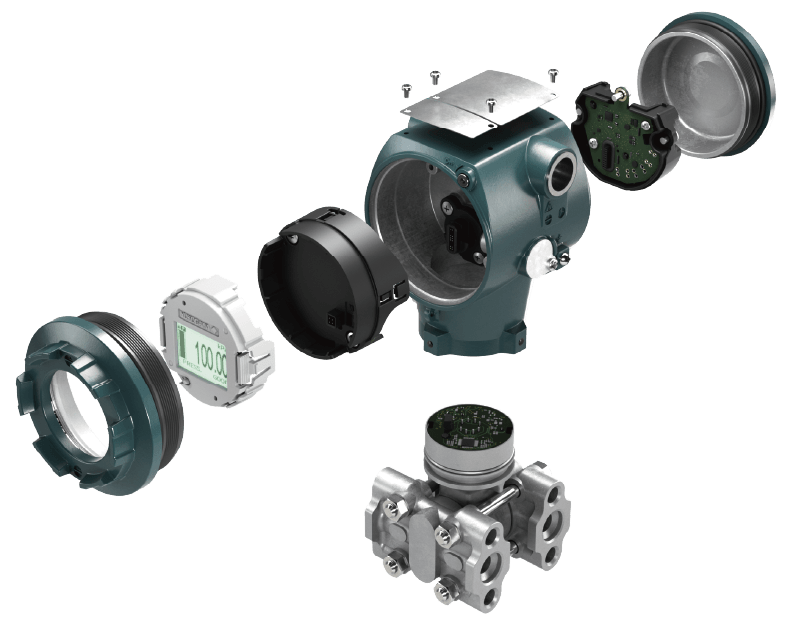

Einfache Entsorgung dank modularem Produktdesign:
Das modulare Design unterstützt ein verantwortungsbewusstes End-of-Life-Management, da elektronische Baugruppen, Kunststoffe und Metalle schnell voneinander getrennt werden können, was die Entsorgung vereinfacht und das Recycling effizienter macht.

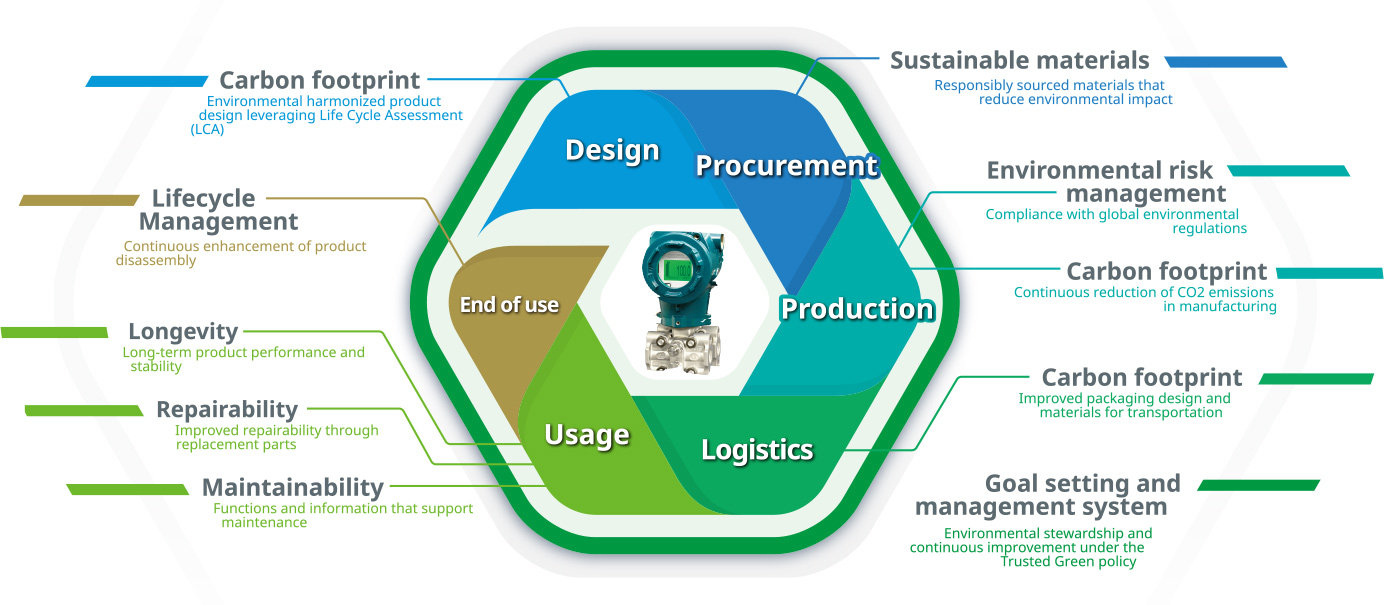

Initiativen für Drucktransmitter
Basierend auf den Nachhaltigkeitsrichtlinien „Trusted Green“ von YOKOGAWA für den Produktlebenszyklus streben wir danach, mit unseren Differenzdrucktransmittern einen nachhaltigen und stabilen Betrieb der Anlagen unserer Kunden zu gewährleisten.
|
Produktlebenszyklus |
Initiativen im Zusammenhang mit dem Umweltbeitrag von Produkten |
Initiativen für Drucktransmitter |
|---|---|---|
| Design |
CO2-Fußabdruck |
|
| Beschaffung | Nachhaltige Materialien |
|
| Produktion | Umweltrisikomanagement |
|
| CO2-Fußabdruck |
|
|
| Logistik | CO2-Fußabdruck |
|
| Verwendung | Langlebigkeit |
|
| Reparierbarkeit |
|
|
| Wartbarkeit |
|
|
| Ende der Nutzung | Lebenszyklusmanagement |
|
| Der gesamte Lebenszyklus | Zielsetzungs- und Managementsystem |
|
*: Anwendbar für Differenzdruck- und Drucktransmitter der EJX S-Serie.

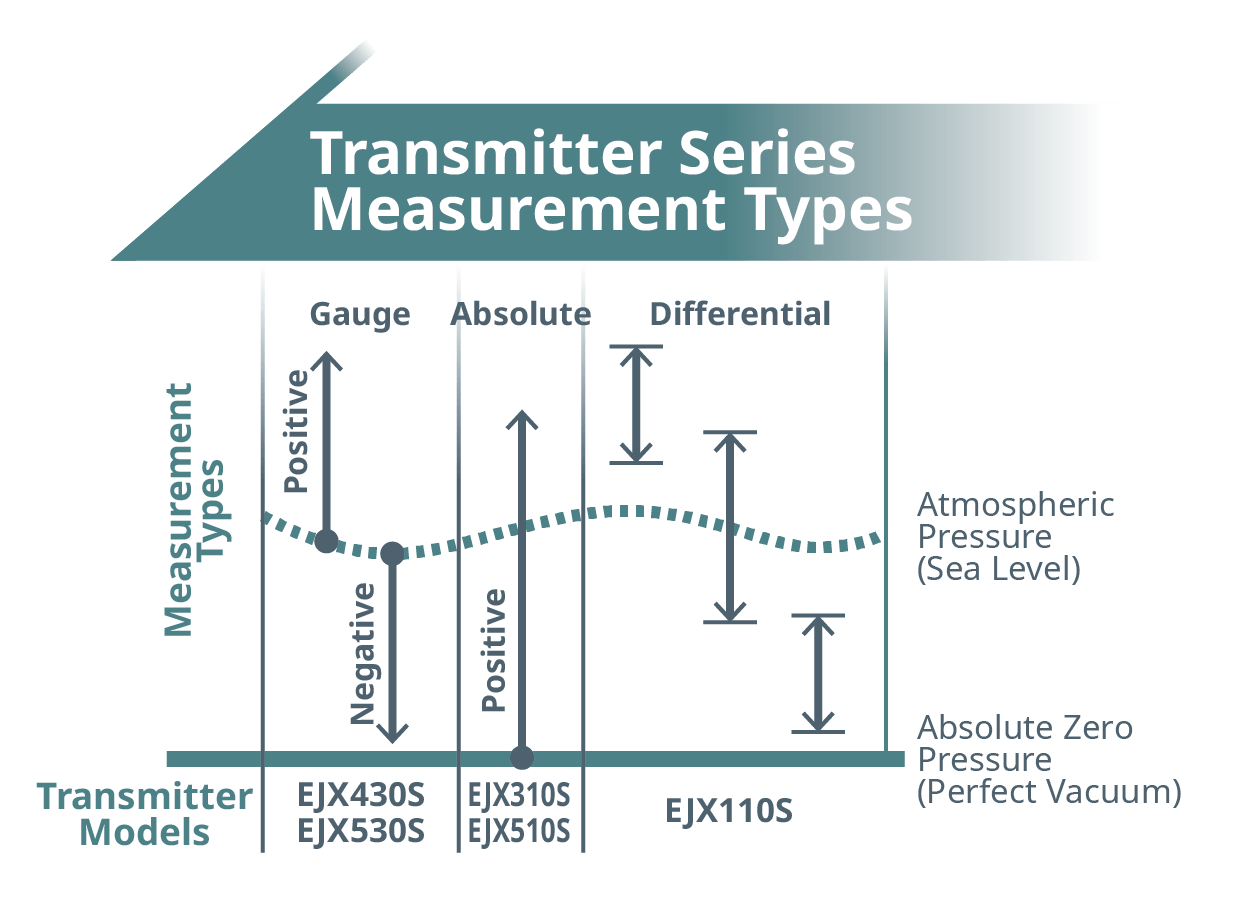

Aufbau eines Druckmessumformers

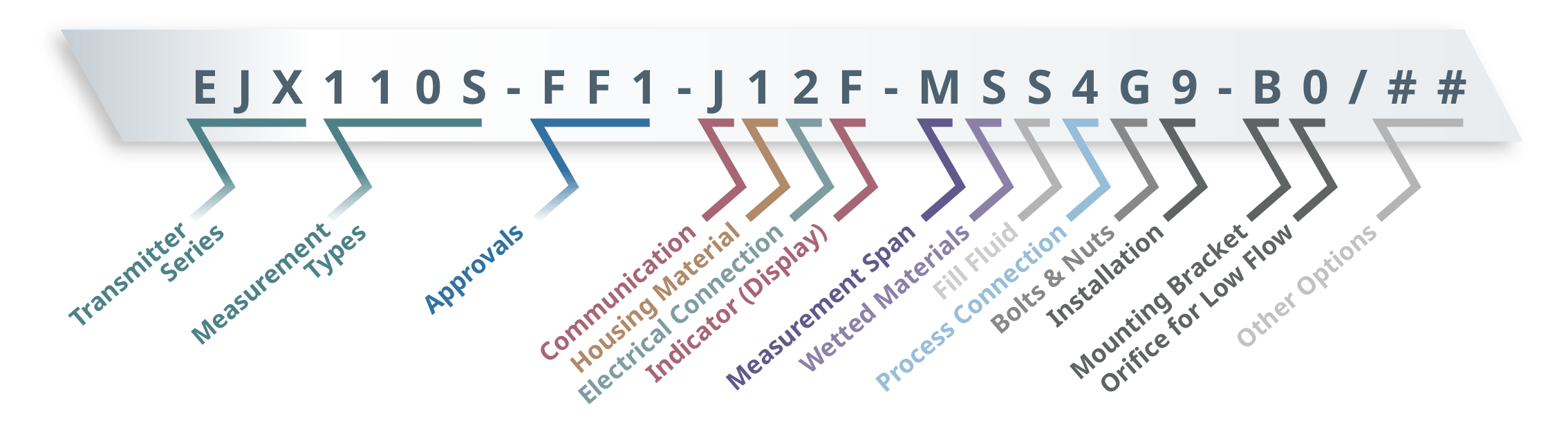

Aufbau der Modellnummer
Einzelheiten finden Sie in den allgemeinen Spezifikationen (GS) des Modells.
|
Model |
EJX110S | EJX310S | EJX430S | EJX510S | EJX530S |
|---|---|---|---|---|---|
|
Type |
Differenzdrucktransmitter |
Absolutdrucktransmitter |
Manometerdrucktransmitter |
Absolutdrucktransmitter | Gauge Pressure Transmitter (In-Line Mount) |
|
Messbereich |
0.025 kPa to 14 MPa |
0.5 kPa abs to 16 MPa abs |
2.5 kPa to 50 MPa |
2 kPa abs to 70 MPa abs |
2 kPa to 70 MPa |

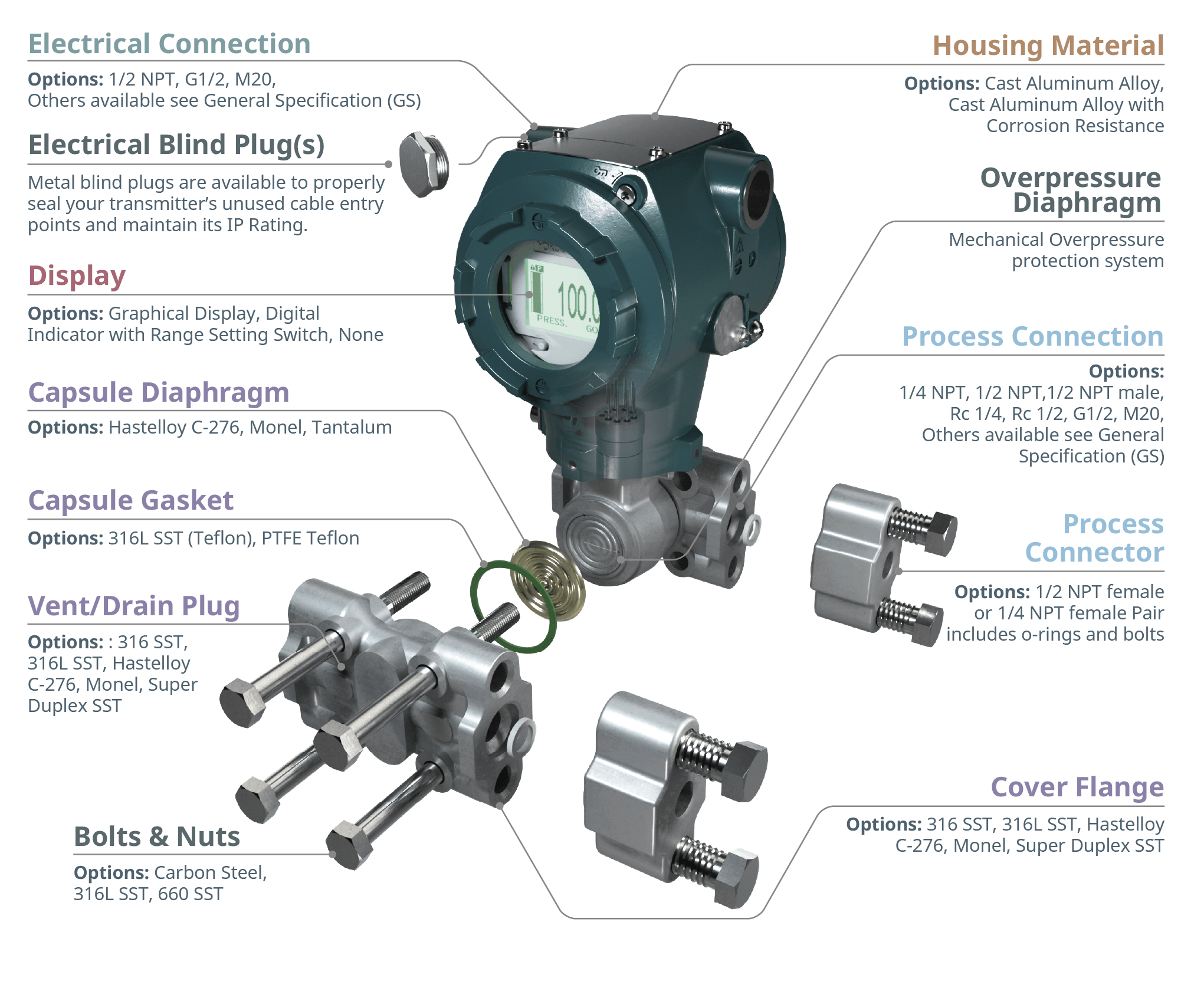

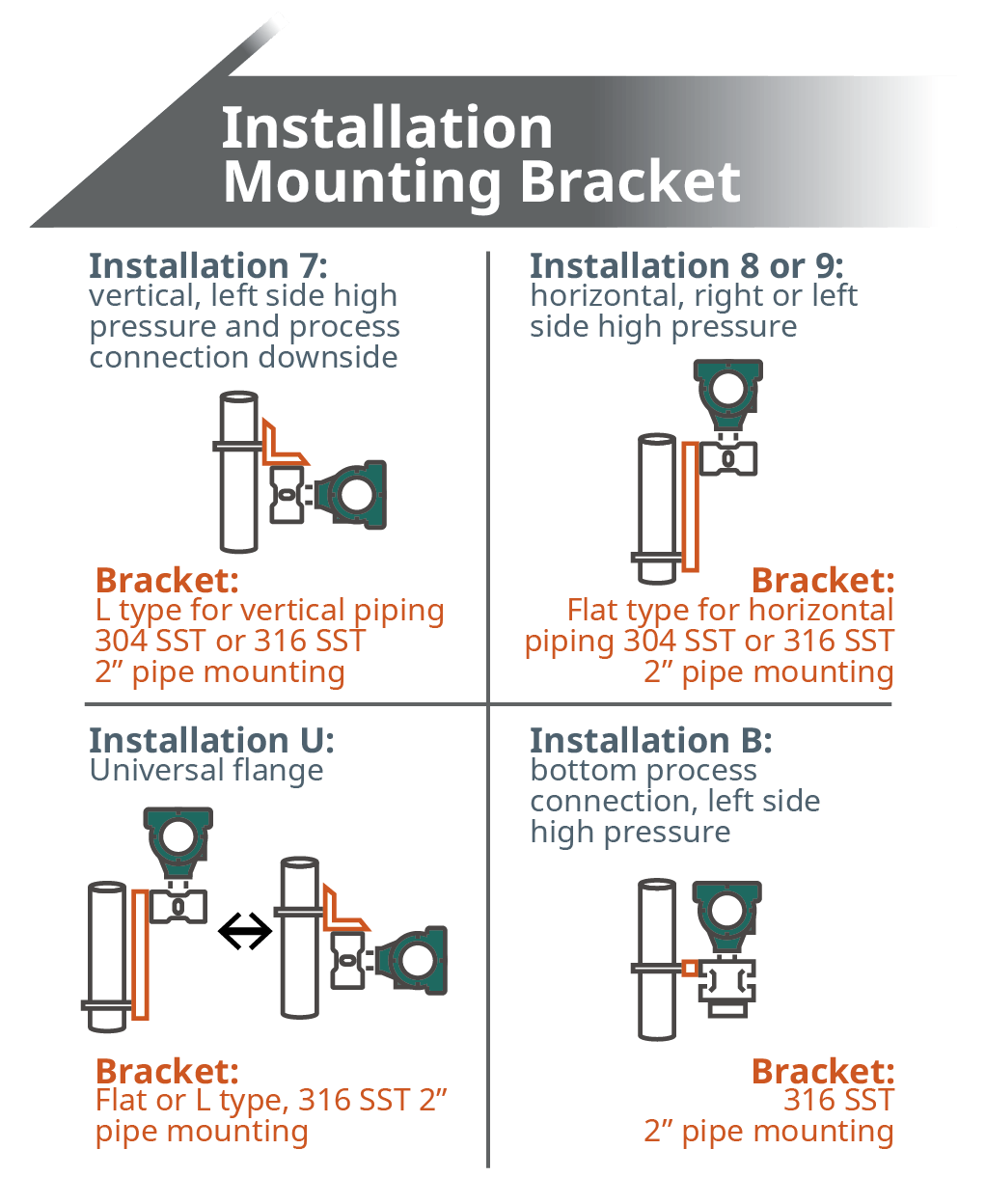

Herkömmliche Montage
Differenzdrucktransmitter

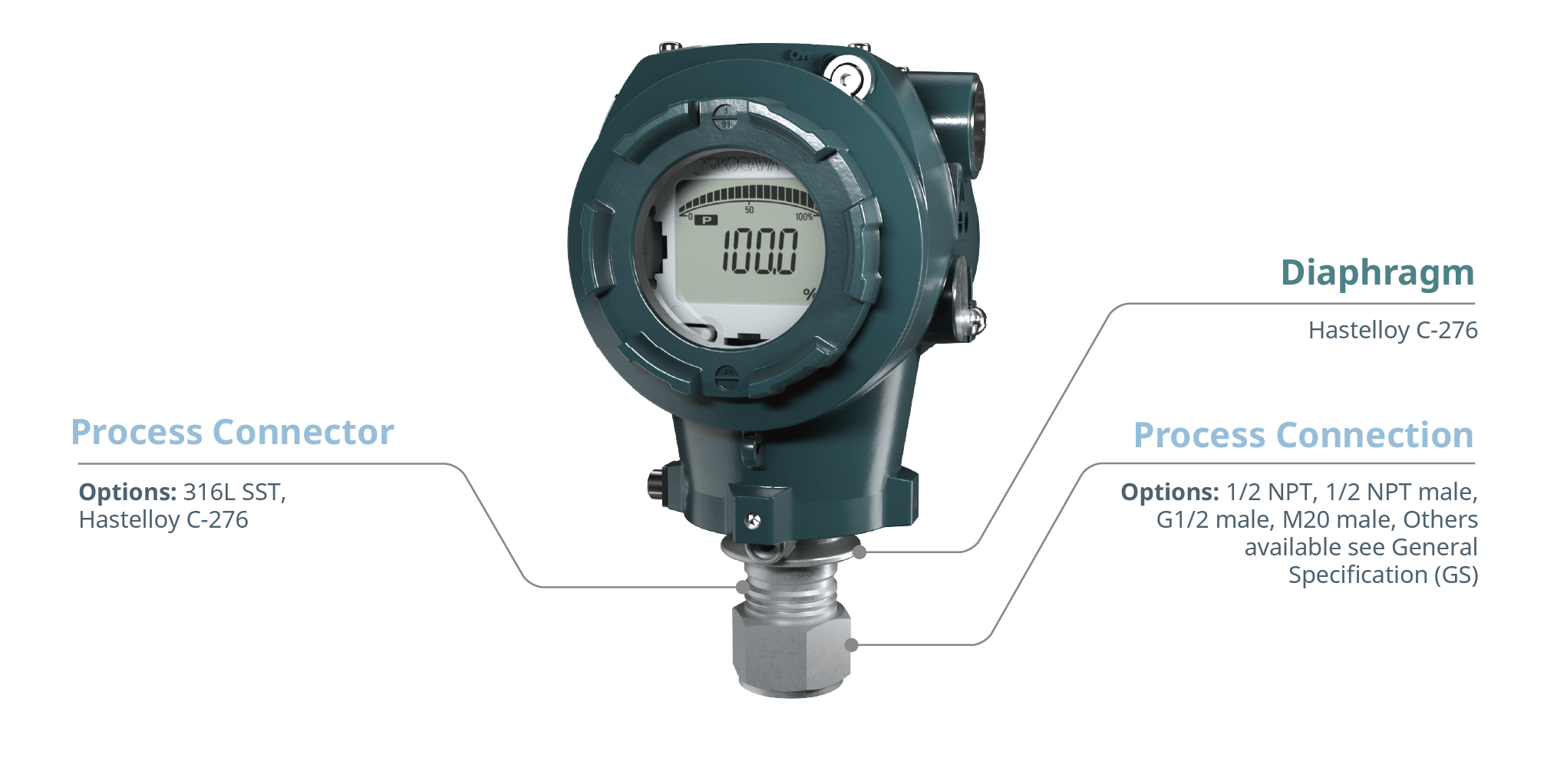

Inline-Montage (Schraube)
Relativdruck- oder Absolutdrucktransmitter
Downloads
Bulletins
Bedienungsanleitungen
Datenblätter
- EJX110S Differential Pressure Transmitter (2.2 MB)
- EJX110S Differential Pressure Transmitter Low Flow measurement type (1.0 MB)
- EJX310S Absolute Pressure Transmitter (1.1 MB)
- EJX430S Gauge Pressure Transmitter (1.8 MB)
- EJX510S/EJX530S Absolute and Gauge Pressure Transmitters (958 KB)
- EJX530S Gauge Pressure Transmitters Hygienic type (779 KB)
Technische Dokumentationen
Zeichnungen
- EJX S Series Position Adjustable Bracket (Bracket code: P) (199 KB)
- EJX310S Absolute Pressure Transmitter (373 KB)
- EJX310S, EJX430S with Option Code /N1 (366 KB)
- EJX S Series Long Vent Plug with Option Code:/U1 (226 KB)
- EJX110S Differential Pressure Transmitter Wetted Parts Material Code:S,L,F,G,J,K and Capsule Range Code:M,H,V (379 KB)
- EJX110S Differential Pressure Transmitter Wetted Parts Material Code:A,B,D,H,M,T,W or Capsule Range Code:E,F,J,K,P,Q (381 KB)
- EJX110S Differential Pressure TransmitterCapsule Range Code:1,2,3,5,6 and Bolt and Nut Material Code: D,F,L (347 KB)
- EJX110S Differential Pressure Transmitter Capsule Range Code：1,2,3,5,6 and Bolts and Nuts Material Code：K,H (365 KB)
- EJX110S Differential Pressure Transmitter Orifice for Low Flow Measurement Code:1 to 6 and Capsule Span Code: M, H (348 KB)
- EJX110S Differential Pressure Transmitter Orifice for Low Flow Measurement Code:1 to 6 and Capsule Span Code: F (351 KB)
- EJX110S Differential Pressure Transmitter Bottom Process Connection (317 KB)
- EJX110S Differential Pressure Transmitter Universal Flange Capsule Range Code:M,H,V (272 KB)
- EJX110S Differential Pressure Transmitter Universal Flange Capsule Range Code:E,F,J,K,P,Q (271 KB)
- EJX110S Differential Pressure Transmitter Universal Flange Capsule Range Code：1,2,3,5,6 (328 KB)
- EJX110S with Option Code /N1 (451 KB)
- EJX110S with Option Code /N2 and /N3 (414 KB)
- EJX110S Differential Pressure Transmitter with Process Connection Code W (274 KB)
- EJX310S Absolute Pressure Transmitter Bottom Process Connection (276 KB)
- EJX310S Absolute Pressure Transmitter Universal Flange (270 KB)
- EJX430S Gauge Pressure Transmitter Wetted Parts Material Code:S,L,F,G,J,K and Capsule Range Code:H,A,B (381 KB)
- EJX430S Gauge Pressure Transmitter Wetted Parts Material Code:A,B,D,H,M,T,W and Capsule Range Code:H,A,B (350 KB)
- EJX430S Gauge Pressure Transmitter Capsule Range Code:C,D (343 KB)
- EJX430S Gauge Pressure Transmitter Bottom Process Connection (278 KB)
- EJX430S Gauge Pressure Transmitter Universal Flange Capsule Range Code:H,A,B (272 KB)
- EJX430S Gauge Pressure Transmitter Universal Flange Capsule Range Code:C,D (272 KB)
- EJX430S Gauge Pressure Transmitter with Process Connection Code W (279 KB)
- EJX310S, EJX430S with Option Code /N2 and /N3 (345 KB)
- EJX530S Gauge Pressure Transmitter For Hygienic Wetted Parts Material Code:1,2 (272 KB)
- EJX510S,EJX530S Absolute and Gauge Pressure Transmitter Process Connection Code W (275 KB)
- EJX510S and EJX530S Absolute and Gauge Pressure Transmitter (281 KB)
News
-

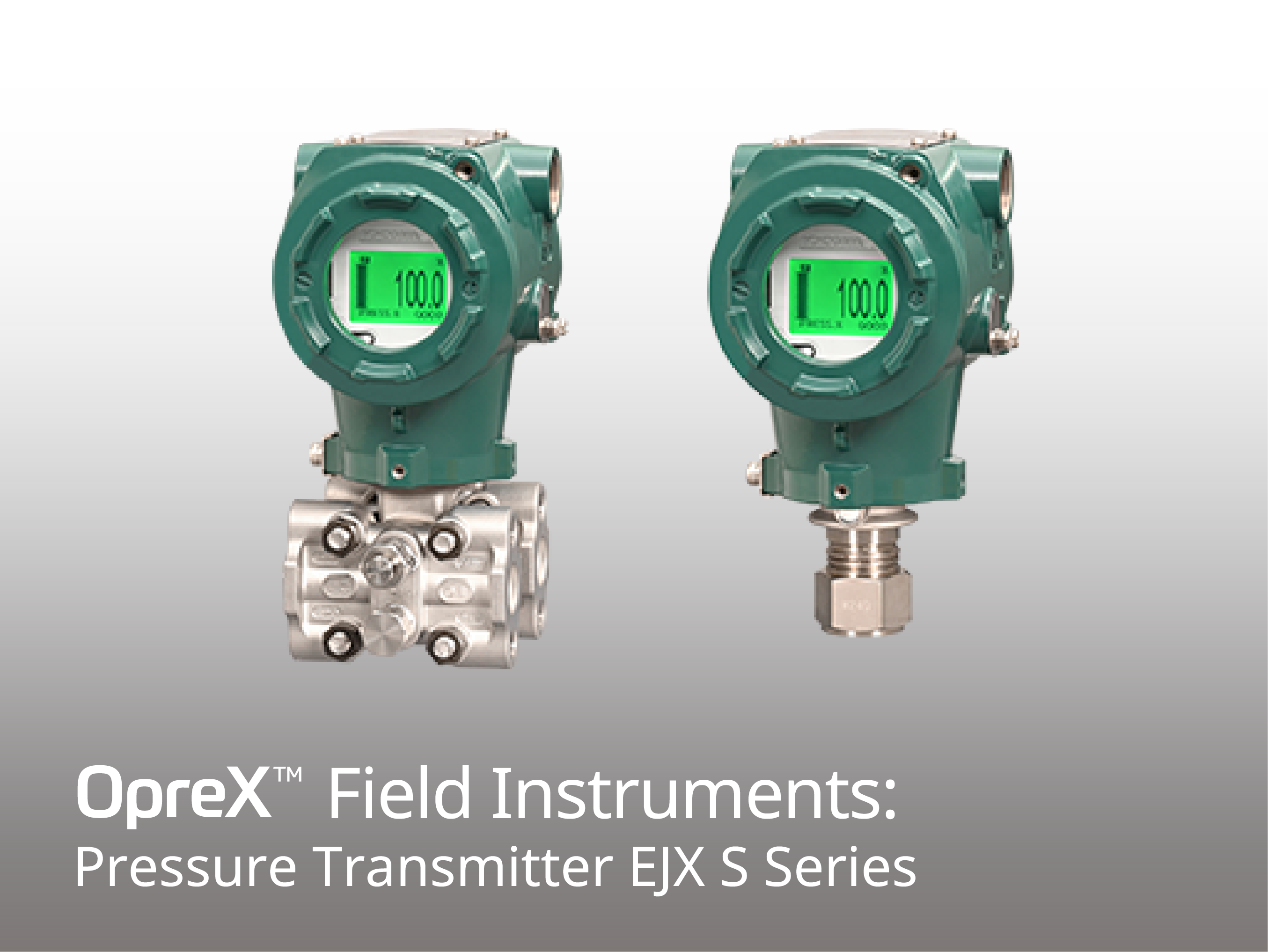

Pressemeldung | Solutions & Products Mar 4, 2026 Yokogawa stellt OpreX Drucktransmitter EJX S-Serie vor
