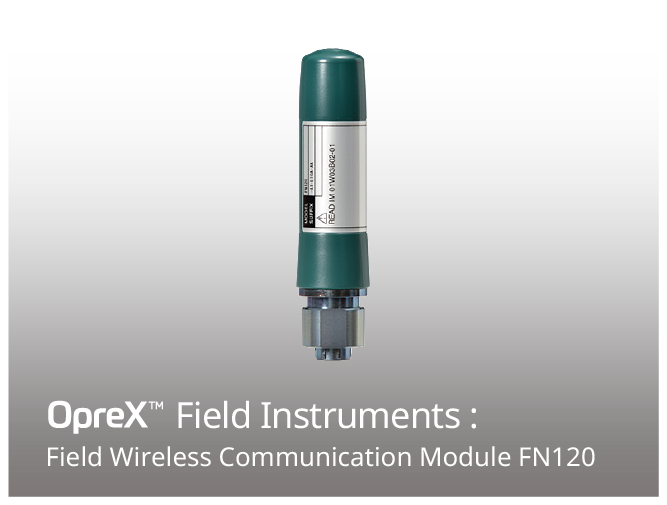

O FN120 suporta a função de um dispositivo sem fio de campo.
Quando utilizado com o "Módulo multiprotocolo sem fio de campo FN310" ou o "Módulo multifuncional sem fio de campo FN510", esse produto pode ser conectado a uma rede sem fio de campo como um dispositivo sem fio de campo.
Recursos
Função de comunicação sem fio de alto desempenho incorporada:
O módulo de comunicação sem fio integrado de alto desempenho tem excelente sensibilidade de rádio e baixo consumo de energia, proporcionando uma plataforma de comunicação sem fio estável com excelentes recursos de economia de energia.
Compacto e leve:
Esse produto foi feito de forma compacta e extremamente leve como uma antena industrial com um módulo de comunicação sem fio integrado. Como resultado, é possível uma instalação flexível no ambiente industrial.
Pilha de protocolos sem fio ISA100 :
Se for especificada a comunicação digital para a série FN, este produto é fornecido com uma pilha de protocolos certificados ISA100 Wireless com excelente confiabilidade e escalabilidade. O ISA100 Wireless é um padrão internacional de rede industrial sem fio projetado para atender às necessidades dos setores de processo.
Detalhes
Especificações padrão
| Especificações sem fio | Protocolo de comunicação | ISA100 sem fio (IEEE802.15.4) |
|---|---|---|
| Taxa de dados | 250 kbps | |
| Frequência | Banda ISM livre de licença de 2400 - 2483,5 MHz | |
| Segurança de rádio | AES 128 bits | |
| Potência do transmissor de RF | 12 dBm eirp máx. (incluindo ganho de antena) | |
| Antena | 2 dBi (omnidirecional) | |
| Energia Especificações de fornecimento | Energia Tensão de alimentação | Tensão nominal: 3,5 V CC Tensão de trabalho: 2,9 - 5,3 V CC |
| Corrente de consumo | Máx. 60 mA | |
| Especificações de desempenho | Comunicação digital para a série FN | Método de comunicação: Comunicação half-duplex (compatível com RS485) Velocidade de comunicação: 9600 bps Distância de comunicação: Máximo de 20 m (cabo dedicado) |
| Ambiente de instalação | Limites de temperatura ambiente | Operação: -40 a 85°C (atitude até 3000 m) |
| Declarações de conformidade regulatória | Conformidade de telecomunicações | Identificação MIC (Japão), Aprovação FCC (Estados Unidos), Aprovação ISED (Canadá), Diretiva RE (países da UE) |
| Conformidade CE | Espectro de rádio: EN 300 328 EMC: EN 301 489-1, EN 301 489-17, EN 61326-1 Classe A Tabela 2, EN 55011 Classe A Segurança: EN 61010-1 (uso interno/externo), EN 62479 RoHS: EN IEC 63000 |
|
| Padrões de segurança canadenses | CAN/CSA-C22.2 No.61010-1 CAN/CSA-C22.2 No.94.1, CAN/CSA-C22.2 No.94.2 IEC 60529 |
|
| Graus de proteção | IP66, IP67 e Tipo 4X se aplicam quando o conector está devidamente apertado. | |
| Especificações físicas | Peso | 100 g |
Especificações de desempenho
| Comunicação digital para a série FN | |
|---|---|
| Período de atualização | 1 a 3600 s* |
| Comunicação digital para a série FN | Modo de comunicação: Comunicação half-duplex (compatível com RS485) Velocidade de comunicação: 9600 bps Distância de comunicação: Máximo de 20 m (cabo dedicado) |
| Funções de diagnóstico | Energia falhas, falhas de comunicação com fio, erros internos do firmware, erros de memória, temperatura anormal |
| Função de download de software | A função de download de software permite atualizar o software dispositivo de campo sem fio por meio da comunicação sem fio ISA100. |
* Depende do módulo para conectar este produto. Consulte as especificações gerais dos produtos que estão conectados a este produto.
-
Módulo multiprotocolo sem fio de campo FN310
O módulo multiprotocolo sem fio de campo FN310 com o "módulo de comunicação sem fio de campo FN120" pode ser conectado a uma rede sem fio de campo como um dispositivo sem fio de campo. Esse produto adquire dados de um sensor conectado e os transmite para uma rede sem fio de campo por meio do FN120.
-
Módulo multifuncional sem fio de campo FN510
O módulo multifuncional sem fio de campo FN510 com o "módulo de comunicação sem fio de campo FN120" pode ser conectado a uma rede sem fio de campo como um dispositivo sem fio de campo. Esse produto adquire dados de um sensor conectado e os transmite para uma rede sem fio de campo por meio do FN120.
