發展背景與客戶議題

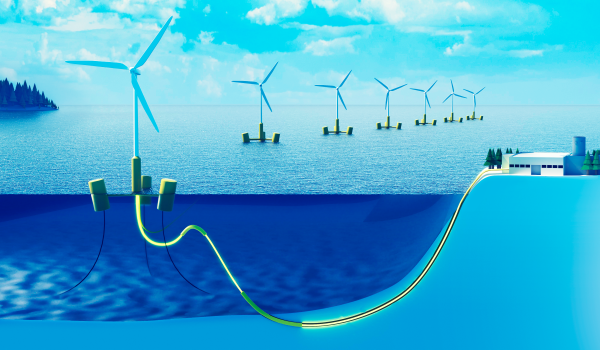

離岸風力發電的未來
離岸風力發電市場因海上風況良好而具備顯著成長潛力，作為再生能源來源前景可期。然而，一旦海底電力電纜發生故障，營運商將面臨高額的搶修成本與潛在罰款風險。為降低此類風險，定期檢查與維護至關重要，以應對事故可能造成的缺陷或損壞。
檢查與維護的挑戰
海底電力電纜通常沿海床長距離埋設，檢查與維護過程複雜且成本高昂。需要專業作業船及熟練人員，進一步增加財務負擔。雖然主動防範措施對事故預防至關重要，但傳統定期檢查往往難以有效處理突發事件。
創新監測解決方案
為提升安全性並降低成本，海底電力電纜監測軟體應運而生。該技術透過溫度測量與統計分析，可識別電纜異常狀況。運用先進診斷功能與狀態可視化工具（如即時溫度顯示），操作人員可更有效掌握電纜狀態變化。這種主動監測方式不僅降低檢查成本，也顯著減少突發事故風險，確保離岸風力發電系統的可靠性。
Details
功能特點
- 透過測量溫度的統計分析，可考量傳輸量、季節等因素造成的溫度變化，並更清楚地顯示海底電力電纜的狀態。這使操作人員能輕鬆了解電纜狀況並識別問題區域。如需詳細確認，可依需求使用 Excel 或其他工具檢視狀態變化趨勢。
- 海底電力電纜溫度使用一般海底電纜中的多芯纜線（備用光纖）進行測量，因此無需另外安裝光纖電纜來監測。
- 海底電纜的狀態會顯示在 SCADA 畫面（本產品整合資訊伺服器：CI Server）上。系統除了整合警報資訊進行總體監控外，還能依情況有效規劃埋設處理等後續行動。

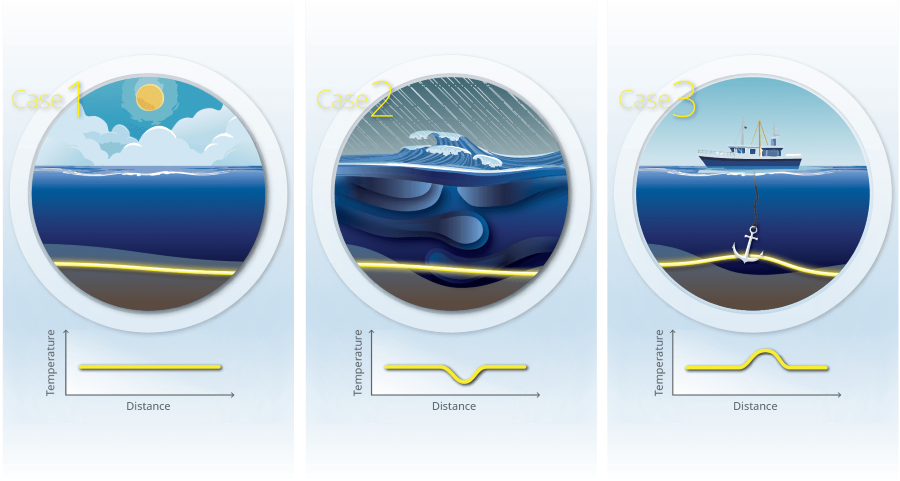

海底電纜的埋設狀態與溫度變化密切相關。透過監控溫度變化，可判斷電纜安裝狀態的變動。
例如，當埋設電纜因颱風或漁具勾掛等突發事件而暴露於水中時，電纜溫度會發生變化。本軟體能快速偵測此變化，並透過溫度測量與趨勢監控定位目標。
軟體同時使用 DTSX 光纖溫度感測器進行溫度測量。DTSX 光纖溫度感測器利用光纖纜線特性，可在長距離及廣範圍內即時測量溫度變化。
導入效果

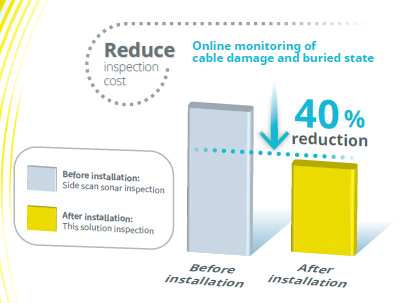

降低海底電力電纜檢查成本
傳統定期檢查至少每年進行一次，使用工作船的側掃聲納檢查海床性質差異。引入此軟體後，可持續監控海底電纜狀態，大幅降低檢查時間、成本及人力。
降低事故風險
若因未注意到海底電纜暴露而發生事故，可能導致電力銷售損失、罰款等。透過持續監控電纜狀態，可迅速偵測異常並採取對策，降低突發事故風險，並依據電纜狀況在最佳時機進行維護。
(上圖：依據本公司研究)
產品概述

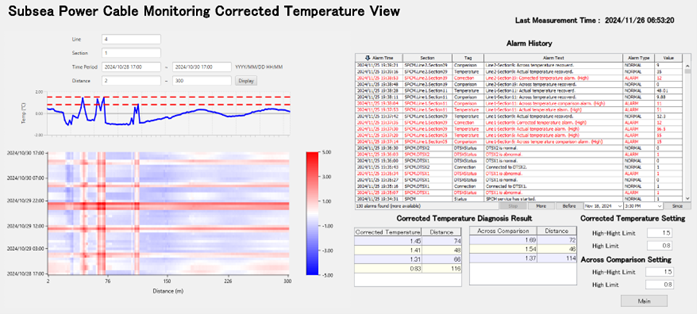

監控畫面範例
海底電力電纜監控畫面以圖形方式呈現電纜狀態及經統計分析的溫度變化。透過同一畫面顯示警報歷史，可配合事件檢視海底電纜狀態的變化。

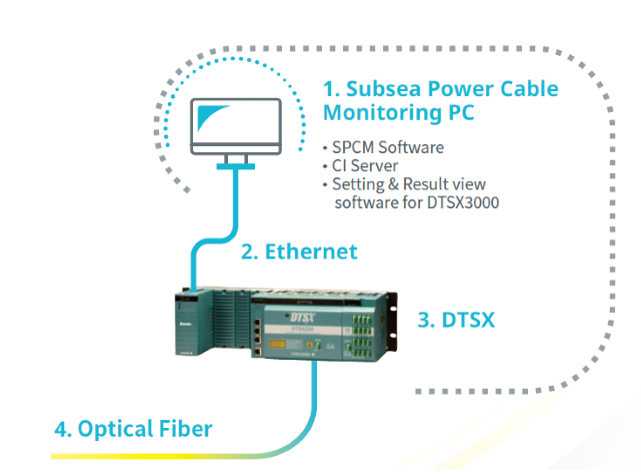

系統配定範例
以下為海底電力電纜監控軟體系統配定範例。此軟體與DTSX搭配，作為CI伺服器上的CI Server應用程式運作。
- 海底電力電纜監控軟體：執行資料收集與診斷。
- CI Server 軟體：Collaborative Information Server
- DTSX3000 配定及結果顯示軟體：用於DTSX配定
- DTSX光纖溫度感測系統：由光纖溫度感測器、基座模組及電源模組組成；當一台DTSX需測量兩個或以上系統時，需搭配光學切換模組。
-
光纖溫度傳感器DTSX
我們採用的技術是使用光纖本身作為溫度傳感器。
由於它可以測量長距離和寬範圍的溫度分布，所以能夠無遺漏地監測沿線溫度。因此，它不只在工廠中有效使用，而且在需要溫度監測的領域也能發揮作用。 -
CI Server
CI Server (Collaborative Information Server) 順應不斷變化的商業環境，為您創造新價值。
橫河CI Server(CI伺服器)在建構數位化轉型框架的同時，能夠立即提高生產效率(DX:數位化轉型)、減少營運維護成本。
-
