大視野共聚焦掃描單元CSU-W1

大視野共聚焦掃描單元CSU-W1可與光學顯微鏡連接，實現共聚焦成像。該產品採用專有的轉盤式共聚焦設計，具備高速採集、低光毒性等特點，適用於活細胞成像。
與以往型號相比，CSU-W1 的視野範圍和圖像質量均得到提升，並提供豐富的選配功能，包括近紅外波段支持、光刺激、超分辨成像和照明均勻化。因此，CSU-W1廣泛應用於多個快速發展的研究領域。

大視野高速成像

與傳統型號相比，增大後的轉盤可將視野面積擴大至原來的最多4倍
充分發揮各廠商大視野、高靈敏度相機的性能，實現高分辨率觀察

更高的圖像質量與清晰度

通製增大針孔陣列盤上的針孔間距，減少串擾，實現雜散光更少的共聚焦成像
即使在厚樣品深處，也能獲得清晰圖像

靈活適用於多種研究應用

可選擇針孔直徑，配定適合特定實驗的共聚焦系統
通製電動機構將轉盤移出光路，實現明場及相差觀察
支持雙相機同步成像及分視場成像，可採用G/R、C/Y等多種雙波長組合
所有模式均支持全電動切換，操作簡便直觀

大視野

大視野共聚焦成像！視野面積達到傳統型號的4倍。

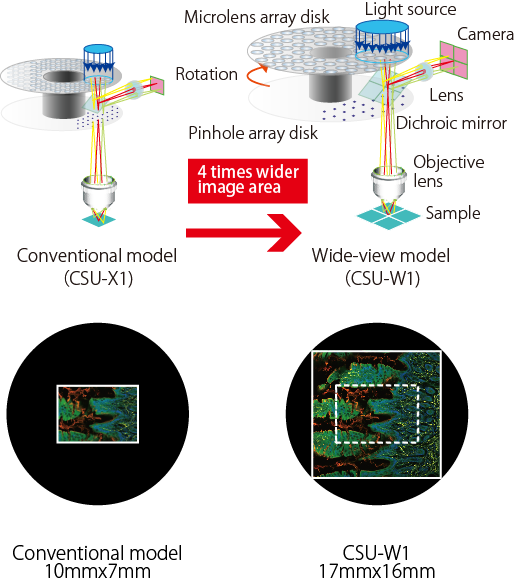

Widest FOV confocal

高清晰度

全新設計的轉盤單元顯著提升了圖像質量。通製大幅減少針孔串擾，CSU-W1可對厚樣品更深層區域進行清晰觀察。

傳統型號

XY MIP	XZ切片

CSU-W1

XY MIP	XZ切片

小鼠胚胎幹細胞集落
熒光探針：H2B-EGFP（激發波長：488 nm）；mCherry-MBD-NLS（激發波長：561 nm）
物鏡：60倍矽油浸物鏡
Z軸切片/圖像堆棧：100um（0.4m/251層切片）
圖片由大阪大學微生物病研究所生物反應遺傳分析中心 Jun Ueda 博士和 Kazuo Yamagata 博士惠供。

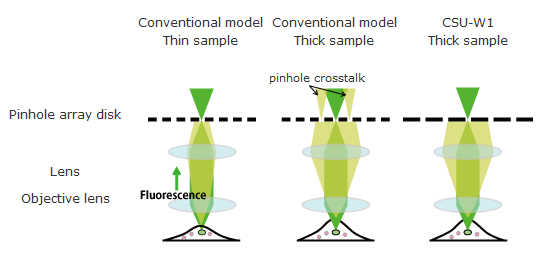

Thin sample:Conventional,Thick sample:Conventional,Thick sample:CSU-W1

靈活配定

功能可靈活選擇，滿足多種應用需求

高共聚焦性能針孔（選配件）

除傳統的50um針孔外，還可選用具有更高共聚焦性能的25um針孔。
借助操作簡便的電動轉盤切換機構，可選擇其中一種針孔尺寸，也可同時配定兩種尺寸。

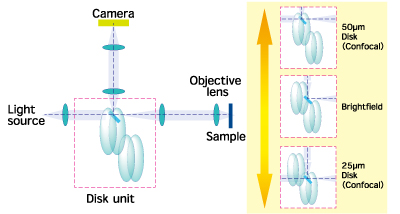

Disk unit

全新明場直通光路（標準配定）

全新機構可將轉盤移出光路，使共聚焦成像與相差等非共聚焦成像之間的切換更加便捷。

雙色同步成像機構
（T2和T3型號）

除較CSU-X1大幅改進的雙相機型號外，CSU-W1還提供單相機分視場型號。得益於大視野設計，即使採用分視場成像，成像面積仍可達到舊型號的2倍。雙相機型號和分視場型號均可通製選用不同的二向色鏡，支持多種染料組合的雙色成像^*1。

基本配定

CSU-W1提供三種基本配定和兩種針孔尺寸，並可選配近紅外觀察功能及適用於光漂白等多種應用的外部光路；明場光路現已成為標準配定。CSU-W1的所有切換機構均採用全電動設計，可滿足自動化實驗需求。

基本配定

CSU-W1提供三種多色成像基本配定：1）使用單相機和濾光輪進行順序成像；2）使用雙相機進行雙色同步成像；3）使用單相機共享兩條光路進行分視場雙色成像。所有功能均可在安裝後升級。

Basic Configurations

濾光片

Filter

選配件

SoRa轉盤

採用基於轉盤式共聚焦技術的超分辨技術，光學分辨率可提升至原來的約1.4倍。通製反卷積處理，最終圖像分辨率可提升至常規光學成像水平的約兩倍。
CSU-W1升級方案：CSU-W1 SoRa

Uniformizer照明均勻化組件

適用於CSU-W1照明均勻化的選配組件，可對整個大視野進行均勻、高效的照明。

細胞內遞送選配件SU10

將CSU的高速活細胞成像與SU10的細胞內試劑遞送相結合，助力新一代活細胞分析。
點擊此處了解更多信息！

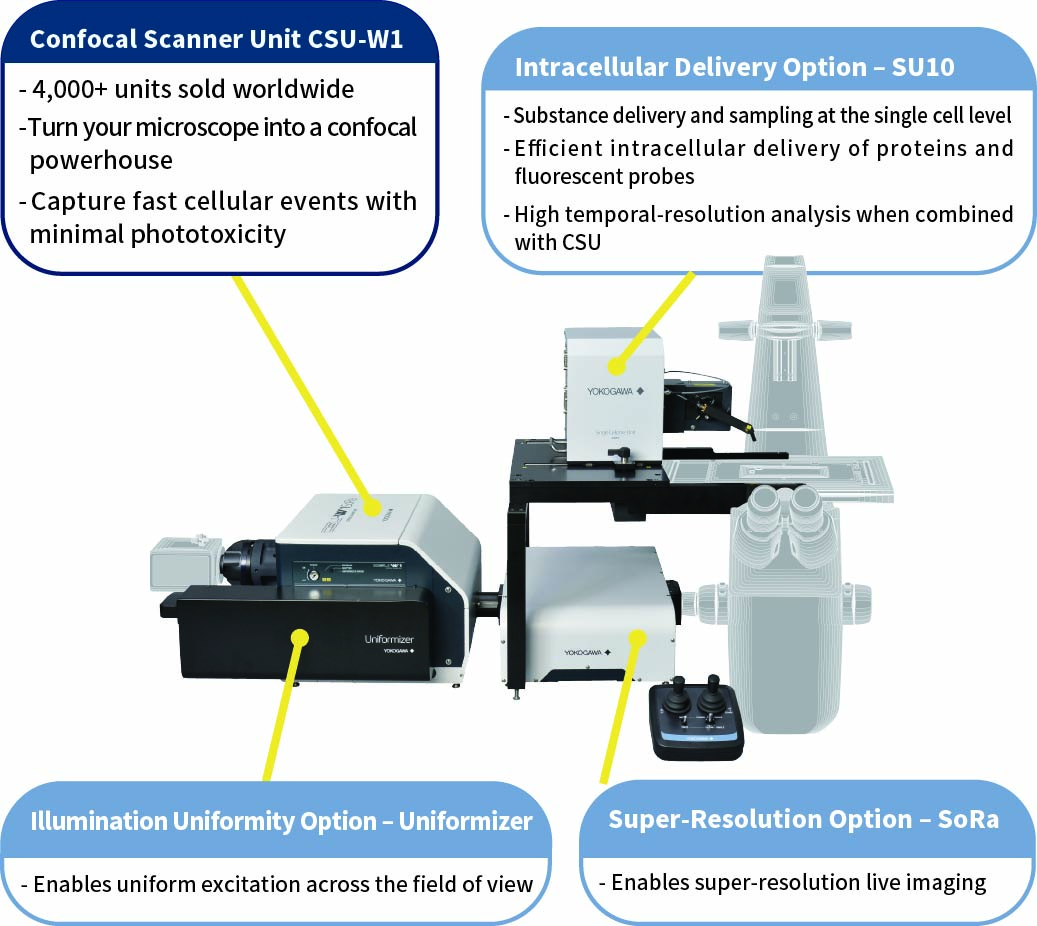

CSU

近紅外（NIR）端口

近紅外端口支持最高785 nm的激發波長，可實現對樣品影響更小的深層成像。與可見光激光相同，近紅外激光通製專用光纖導入。CSU-W1單元內部可將近紅外激光與可見光激光合束，實現同步激發。

外部光路

外部光路提供繞製轉盤、直接通向顯微鏡的光路。通製此端口接入外部光掃描器，可實現光激活等多種應用。

鏡頭切換器

全新設計的電動鏡頭切換器可在兩枚中繼鏡頭之間切換，便於將CSU-W1的成像尺寸與不同類型的相機匹配，也可在不更換物鏡的情況下輕鬆調整放大倍率。

可變光闌

可變光闌可調整激光照明區域，從而改變CSU-W1的成像區域，有助於盡量減少激光對樣品的損傷。

可選配定

選配件	單相機型號	雙相機型號	分視場型號
近紅外端口	✓
外部光路	✓
可變光闌	✓		不適用
相機端口鏡頭	可選0.83×、1×	相機1：可選0.83×、1× 相機2：可選0.83×、1×	可選0.83×、1×
鏡頭切換器的附加鏡頭	可選0.83×、1×、2×		不適用

雙相機型號、單相機型號

2 Camera model, 1 Camera model

分視場型號

Split-view model

*1 雙相機型號　 *2 雙相機型號和分視場型號
*3 單相機型號和雙相機型號

規格

一般規格
型號		單相機型號（T1）	雙相機型號（T2）	分視場型號（T3）
共聚焦掃描方式		微透鏡增強型雙轉盤掃描
轉速		1,500rpm - 4,000rpm 最高200幀/秒
外部同步		通製脈衝信號實現掃描速度同步輸入/輸出：TTL 電平，300 - 800 Hz
轉盤單元		可從50 μm（用於高倍率）和25 μm（用於低倍率）針孔盤中選擇，最多配定2個轉盤；電動切換電動切換
明場		共聚焦與明場之間電動切換
有效視野		17×16mm
激發波長		405nm - 785nm
激光導入		橫河電機標準光纖*¹ 可見光激光端口（405 - 647 nm）【選配】近紅外激光端口（685 - 785 nm）
觀察波長		420nm - 850nm
二向色鏡切換		電動三通道切換（二向色鏡模組可更換）
發射濾光輪		10位濾光輪濾光片尺寸：φ25 mm 切換時間*²：最長100 ms（標準模式）；最長40 ms（高速模式）		6位濾光輪濾光片尺寸：φ25 mm 切換時間*²：最長100
外部控制		RS-232C（向下兼容CSU-X1指令）
顯微鏡接口		橫河電機專用
相機適配器		C 接口，1×（可變倍率：0.83×）
光導入端口		【選配】光漂白等應用
工作環境		15-30^oC、20-75%RH，無凝露
功耗		輸入：100 - 240 VAC ±10%，50 - 60 Hz；最大250 VA
外形尺寸	主機	480（寬）x 327（深）x 252（高）mm	480（寬）x 476（深）x 252（高）mm	374（寬）x 425（深）x 252（高）mm
外形尺寸	電源單元	225（寬）x 378（深）x 152（高）mm
重量	主機	18kg	21.5kg	19kg
重量	電源單元	4kg
可連接的顯微鏡		奧林巴斯IX系列、尼康ECLIPSE Ti、蔡司Axio Observer、徠卡DMI 系列*³
