綜合系統健康監測

Both owners and EPCs require an easy way to assess if the integrated system approaches any of the defined design constraints before approving changes to be applied. Namur has also set up a work group to study how best to support and overcome these challenges.

在批準應用的更改之前,業主和EPC都需要一種簡單的方法來評估集成系統是否接近任何已定義的設計約束。Namur還成立了一個工作組,研究如何最好地支持和克服這些挑戰。

客戶面臨的挑戰

系統集成的複雜程度越來越高,嚴格遵守設計標準是完美開車的基礎。

在更偏遠的地區正在建設包括浮動工廠在內的新項目。在複雜的故障排除活動中,專家訪問這些地點正成為一個關鍵的風險因素。

業主在項目執行期間聘請專家設計架構標準,但是網絡配定和交換數據中對工廠操作的更改是不可避免的。這些修改要求維護工程師重新評估原始設計理念,並增加了連接系統的接口設備超出設計限制的風險。

點擊看大圖

Our Solutions: To monitor the installation environment of the system, since several years ago Yokogawa has been providing the Online Diagnostics Unit (ODU).

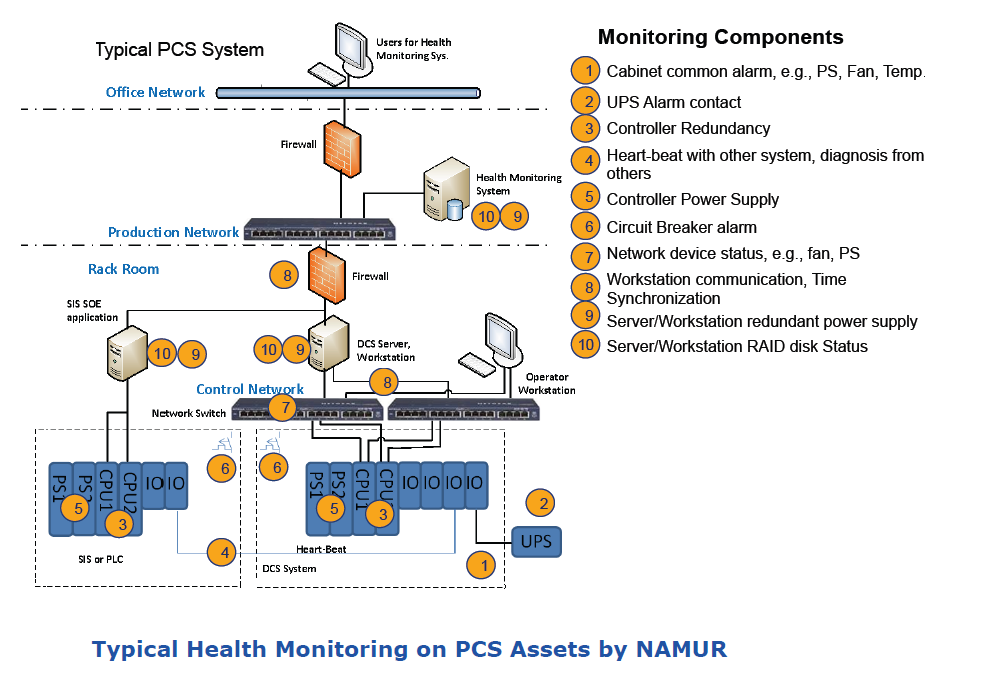

Challenges for Customers: The level of complexity in system integration is increasing and strict adherence to design standards is the basis of a flawless start-up.

我們的解決方案

系統的整體性是通製測量各種關鍵設計標準來監控的,這些標準在最初的業主對EPC的設計要求中有所規定。這些標準包括網絡性能、現場和安全控制器性能、人機界面性能、服務器性能、資源利用率(硬盤等)、安全漏洞(是否應用Microsoft安全更新、安裝了AV模式文件等)和一份製時設備列表(支持終止)。作為系統健康監測服務的一部分,橫河電機收集系統設備的健康診斷數據,然後提供評估報告,將當前數據與系統交付時的數據或上次獲取此類數據時的數據進行比較。EPC和/或業主通製該服務可以在製渡期間或維護期間清楚地掌握系統的健康狀況。

作為定期網絡健康檢查服務的一部分,連續監測網絡的健康狀況並收集數據。該服務收集和分析通訊訊息、評估網絡健康,並檢測任何潛在的網絡攻擊和/或無法單獨通製防病毒軟件檢測到的新威脅的跡象。

作為定期資產健康檢查服務的一部分,我們的專家對系統中的陳舊設備進行驗證,並提出無縫升級計劃,以維持工廠的可持續發展。這種方法可以防止由於環境惡化而導致的故障。

使用上述服務和數據的組合來監視與上層系統、集成子系統和連接的現場設備的連接。第三方工具用於補充橫河電機的診斷。這些服務監視平均和峰值吞吐量與最大可用帶寬的關系,以及通訊寄存器的狀態,這些通常是可能出現通訊問題的第一個跡象。然後可以通製採取糾正措施來防止通訊故障。

客戶獲得的收益

橫河電機經製驗證的硬件可靠性,結合集成系統的高級診斷功能和早期問題檢測功能,可以防止因自動化或儀表資產故障而導致的意外停車。

該監測解決方案的優勢從項目執行期間開始,此時項目團隊可以將設計約束與模擬或實際測量的負載進行比較。使用雲執行可能會使這些設計評審變得複雜,且很難被EPC和業主評估。現在,無論項目在何處執行,快照報告都可用於傳遞設計質量裡程碑。在應用程序驗收測試(以前稱為FAT)之前、期間和之後,該解決方案還提供影響分析,作為變更管理的一部分。EPC和/或所有者現在可以做出明智的決定來批準更改,因為他們知道更改將保持在設計限制範圍之內。這些優勢將貫穿整個項目生命周期。

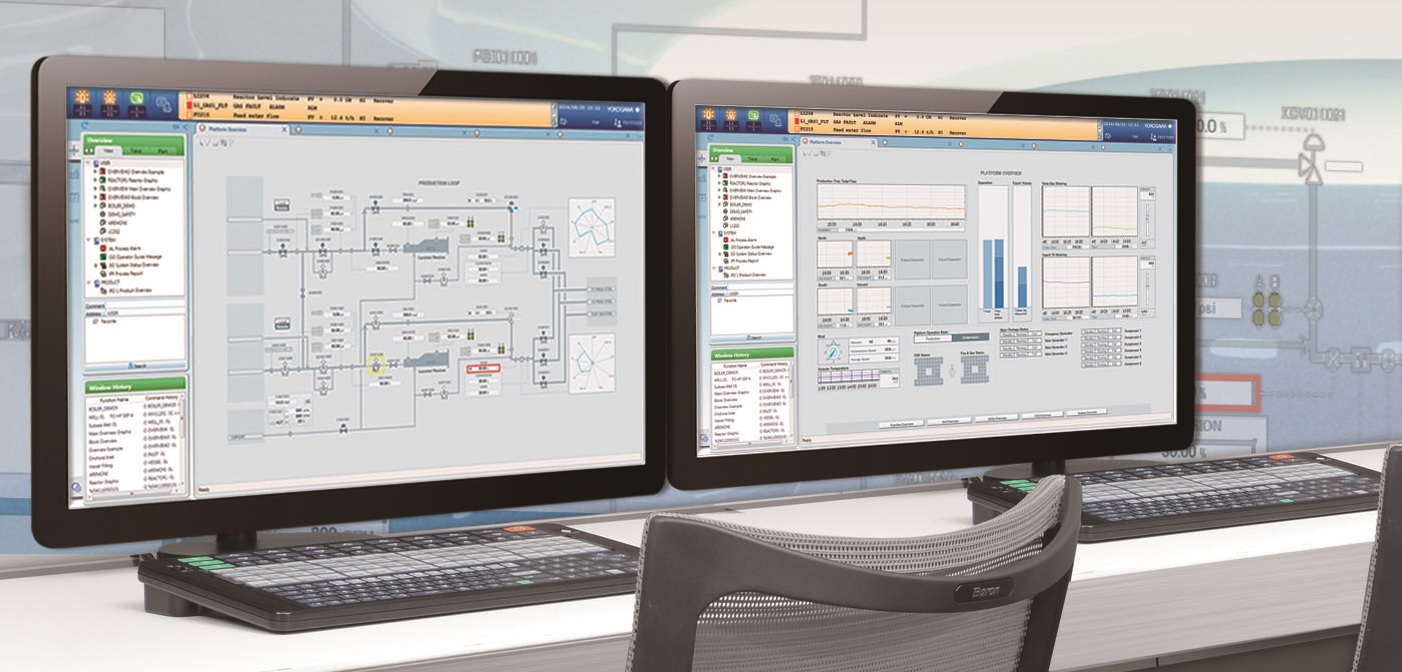

Customer Benefits: Yokogawa’s proven hardware reliability combined with superior diagnostics of the integrated system and the wireless IIoT condition monitoring devices can prevent unplanned shutdowns due to a failure of automation or instrumentation assets.
Enabling Technology: The benefits also continue during installation, loop check, site acceptance test and commissioning.

使能技術

該解決方案不僅可以監控集成系統的狀態,還可以在任何地方通製專家遠程登錄,以便在設定安全鏈接時進行故障排除。這消除了行程、可用性、簽證等的限制,並加快了現場工作。集成現場儀表的先進診斷的額外優勢是顯而易見的,因為專家可以結合製程數據和製程響應分析這些訊息。  可以分析設計缺陷,並可以更快地跟蹤根本原因。

這些服務和解決方案顯著提高了可維護性。現在業主可以利用橫河電機基於狀態的卓越維護,來達到一本水平,防止綜合資產故障導致的停車。
