Терминал или (парк хранения) является объектом складирования нефтяной или химической продукции, куда они поставляются через магистральные трубопроводы или морские суда и далее хранятся в крупном парке резервуаров. Эти продукты далее распределяются по пунктам назначения автомобильным, железнодорожным или опять же, морским транспортом меньшей ёмкости. Компания Yokogawa накопила более двух десятилетий опыта автоматизации подобных объектов, выпустив для этого пакетное решение Terminal Logistic Suite VP.

Challenges

Задачи Заказчиков

Ship berth

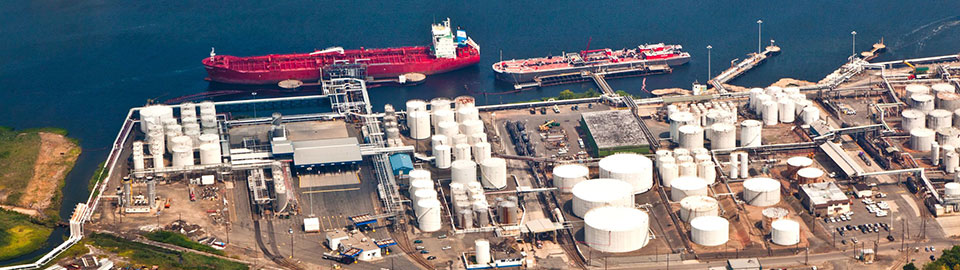

Для максимального увеличения эффективности работы нефтяных терминалов необходима хорошая система управления для ускорения операций отгрузки. Однако, на ряду с этим, очень важно произвести рабочую интеграцию системы управления терминалом и системы управления производством (MES-системой) что обеспечит безударное, непрерывное течение и обмен информационным потоками с терминалом - необходимое условие для совершенства эксплуатации.

Наши решения

Пакет Terminal Logistic Suite VP является системой автоматизации управления терминалом на уровне L3 (MES-уровень) компании Yokogawa. Он имеет прямое подключение к системам корпоративного уровня (ERP) и к системам на уровне управления технологическими процессами (L2), в дополнение к модулям управления такими операциями, как перемещение материалов, сборка технологического маршрута перекачки, календарное планирование загрузки причалов и отгрузочной оснастки, календарное планирование производства и другими задачами логистики. Пакет управляет задачами ускорения и повышения эффективности операций по отгрузке продукции. Он также обеспечивает требуемую гибкость при учёте оперативных изменений, повышает безопасность, сокращает административную нагрузку, повышает удобство визуализации проводимых операция на терминале и улучшает управление потоками / перемещением материалов, что в целом, помогает оперативному персоналу принимать более точные и взвешенные решения.

Image Zoom

Terminal Logistic Suite VP



Задачи Заказчиков

Oil Terminal

Такие ручные операции, как ручные погрузка и разгрузка, составление накладных, спецификаций являются не только затратными по времени, но и опасны, приводя к травмам, дополнительным затратам из-за значительного влияния человеческого фактора. Таким образом, терминалы с минимальным уровнем автоматизации теряют в эффективности работы и безопасности, имеют значительные затруднения в следовании графику отгрузки продукции или обеспечении доставки этой продукции в надлежащем качестве.

Наши решения

Решение по автоматизации терминалов Yokogawa, Terminal Logistic Suite VP, состоит из части L3 (Производство/MES уровень) и части уровня L2 (уровень управления ТП). Решение удовлетворяет отраслевым требованиям по работе терминалов в сфере нефть и газ, химической, нефтехимической промышленности, без необходимости большого количества индивидуальных изменений от проекта к проекту.

В данном решении система управления работает с процессами отгрузки/выгрузки на терминале. Её функционал содержит все необходимые возможности по контролю и управлению для эффективной работы на терминале. Данные по параметрам управления могут быть загружены с MES-систем на контроллеры для исполнения. Далее контроллер легко и эффективно исполняет функцию управления перемещением, отслеживает количественные показатели для обеспечения точного управления и выдавай необходимые предупреждения/сигнализации при нештатных ситуациях или некорректной работы оборудования.

Платформы систем управления подбираются с учётом разнообразных требований конечных пользователей. Например, для управления небольшим автомобильным терминалом можно через ПЛК-контроллер (FA-M3), в то время как более крупный терминал потребует использовать сетевые системы RTU (STARDOM) или РСУ (CENTUM VP).

Примеры функций, которые может автоматизировать решение на терминале:

  • Функция управление трафиком (перемещениями)
  •   Управление партиями и порядком отгрузок с Ж/Д вагонов, автомобильного и морского транспорта
  •   Управление присадками/добавками
  •   Управление процессами прямого смешения (в трубе)
  •   Управление операциями перекачки и т.д.
Tank truck terminal







Задачи Заказчиков

Safety First sign

Безопасность является «вопросом номер один» и главным приоритетом у владельцев любого терминала, так как это является самым важным фактором возможности эксплуатации и технической готовности объектов терминалов, а также и прибыльности на долгосрочном периоде.

Наши решения

Система ProSafe-RS является приборной системой безопасности от Yokogawa по стандарту IEC61508 и ANSI/ISA 84. Вместе с терминалами, данная система уже применялась в более чем 1,500 проектах, начиная от крупномасштабных проектов интегрированной автоматизации непрерывных процессов и заканчивая небольшими проектами с одиночными системами. Управляя контурами безопасности полевых приборов, аварийных клапанов и итоговых исполнительных механизмов, решение Prosafe-RS от поможет заказчикам достичь истинной безопасности на своих терминалах.

Решение мнемосхем усовершенствованной визуализации Yokogawa (AOG) является переработкой существующих решений создания графической визуализации для станций управления технологическим процессом (PCS), с учётом проблем человеческого фактора и инженерии знаний. Решение AOG обеспечивает интуитивное погружение в среду управления и оперативное понимание ситуации через специальные эргономические решения, такие как подборка сочетаний цветов и методы отображения органов управления на основе особенностей конкретных операций, которыми управляют эти мнемосхемы.

ProSafe-RS



Подробно

У компании Yokogawa имеется опыт в более чем 120 проектах в области автоматизации терминалов

Terminal Logistic Suite VPКомпания Yokogawa накопила много лет опыта в автоматизации терминалов и складских объектов и может предоставить решение, начиная с концепции и до ввода в эксплуатацию на основе проверенных технологий и накопленного «ноу-хау» для всех типов Ваших терминалов.

Решение Terminal Logistic Suite от Yokogawa решает такие задачи, как сокращение времени поставки продукции, улучшение эффективности операций отгрузки, адаптация к изменениям производственного процесса, улучшение безопасности, повышение эффективности административной работы, сокращения трудозатрат, интеграция систем данных, визуализация операций, управление траффиком и другие.
