Многофункциональная система AQ2200
OpreX-Измерения

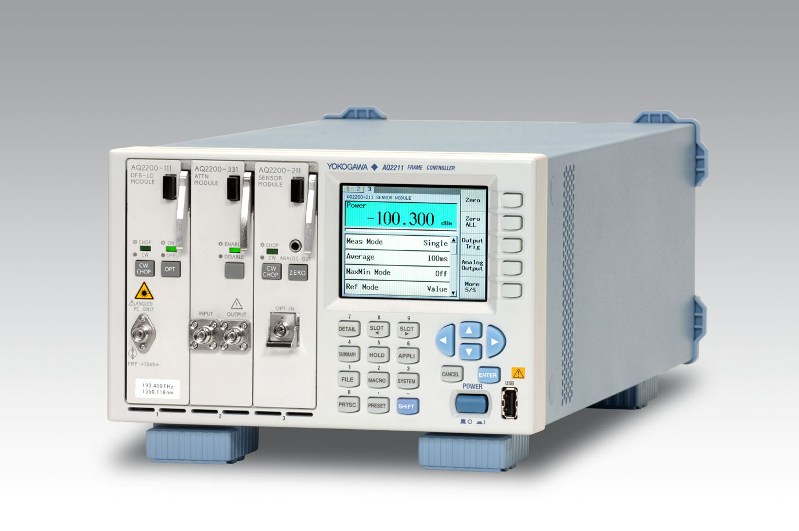

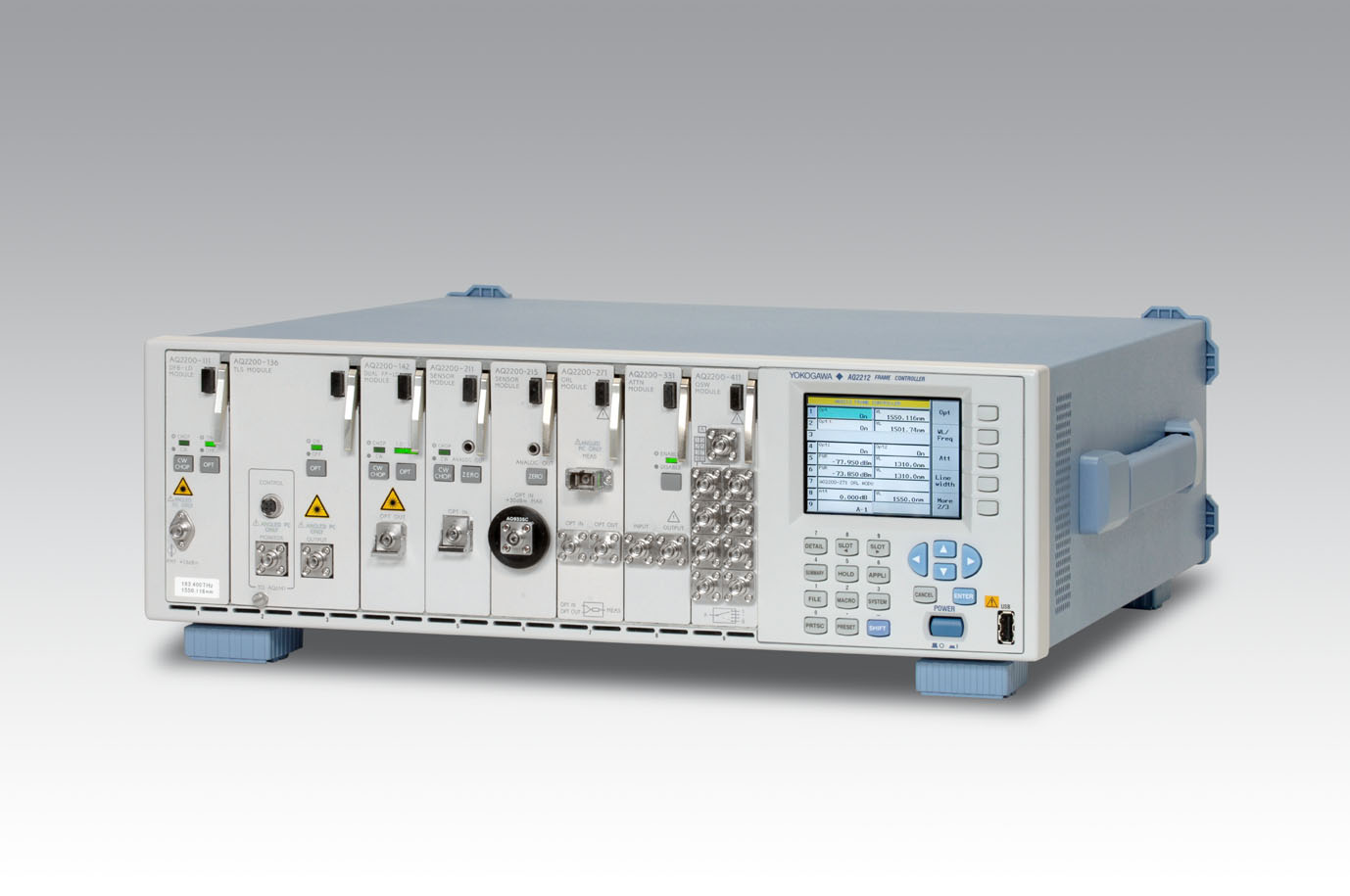

Фрейм - контроллеры AQ2211 и AQ2212 являются платформами для многофункциональной испытательной системы AQ2200. Эти фрейм- контроллеры содержат множество измерительных приложений, позволяющих получать необходимую информацию без подключения внешнего ПК с контроллером. Кроме того, они имеют три разных внешних интерфейса, поэтому вы всегда можете использовать лучший интерфейс для конкретного приложения измерения. Многофункциональная система тестирования AQ2200 может быть выполнена в виде фрейм-контроллера модели AQ2211 (3 слота) и фрейм-контроллера модели AQ2212 (9 слотов).

Подробно

  • Цветной TFT-дисплей с разрешением 320 × 240 точек и широким углом обзора для удобного просмотра.
  • USB-порт для хранения данных
  • Возможность оперативной замены измерительного модуля
  • Дистанционное управление и измерение через локальную сеть
  • Дистанционное управление и удобный для просмотра цветной дисплей обеспечивают простоту использования во всех ваших приложениях.
  • Возможность одновременного доступа и управления отдельными модулями для 5 пользователей.
  • Простой способ создания систем автоматического измерения, не требующий для запуска внешнего ПК.
  • Простое программирование с помощью редактора макросов, программного обеспечения для ПК.
  • Мгновенное срабатывание при дистанционном управлении
  • Программное обеспечение для удаленного просмотра

ИСТОЧНИК ИЗЛУЧЕНИЯ НА ОСНОВЕ ЛАЗЕРНОГО ДИОДА С РАСПРЕДЕЛЕННОЙ ОБРАТНОЙ СВЯЗЬЮ AQ2200-112 (1310 нм)

AQ2200-112 представляет собой модуль источника света с высокой стабильностью выходного уровня, он подходит для тестирования производительности пассивных оптических компонент, а также для калибровки измерителей оптической мощности.

  • Тип лазера: лазер с распределённой обратной связью
  • Длина волны: 1310, 1550, 1625 или 1650 нм
  • 1 канал или  2 канала
  • Оптический выходной уровень: +10 дБм или более
  • Стабильность выходного уровня ±0,005 дБ или менее)
  • Согласованное управление: узкое или широкое

ПЕРЕСТРАИВАЕМЫЙ ИСТОЧНИК ОПТИЧЕСКОГО ИЗЛУЧЕНИЯ AQ2200-131/132 (ДИАПАЗОН C/L, 1-КАНАЛЬНЫЙ/2-КАНАЛЬНЫЙ)

Модули AQ2200-131 и AQ2200-132 являются, соответственно, одноканальными и двухканальными перестраиваемыми источниками оптического излучения, предназначенными для системы тестирования оборудования и компонентов ВОЛС серии AQ2200. Значение длины волны выходного излучения можно легко задать по предопределенной шкалам DWDM.

  • Частота (длина волны): C-диапазон, L-диапазон.
  • Настраивается на произвольную частоту сети с мин. шагом 100 МГц
  • Возможность точной настройки с мин. шагом 1 МГц (в режиме настройки сетки)
  • Выходной уровень высокой стабильности: ± 0,03 дБ
  • Частота (длина волны) высокой стабильности: ± 0,3 ГГц (± 2,4 часа)
  • Выходной уровень: +12,5 дБм или более
  • Высокий коэффициент подавления боковой моды: 45 дБ
  • Система измерения оптоволоконного усилителя

ИЗМЕРИТЕЛЬ ОПТИЧЕСКОЙ МОЩНОСТИ AQ2200-215 (СИГНАЛЫ ВЫСОКОЙ МОЩНОСТИ, ДО +30 дБм, ДЛИННОВОЛНОВЫЙ)

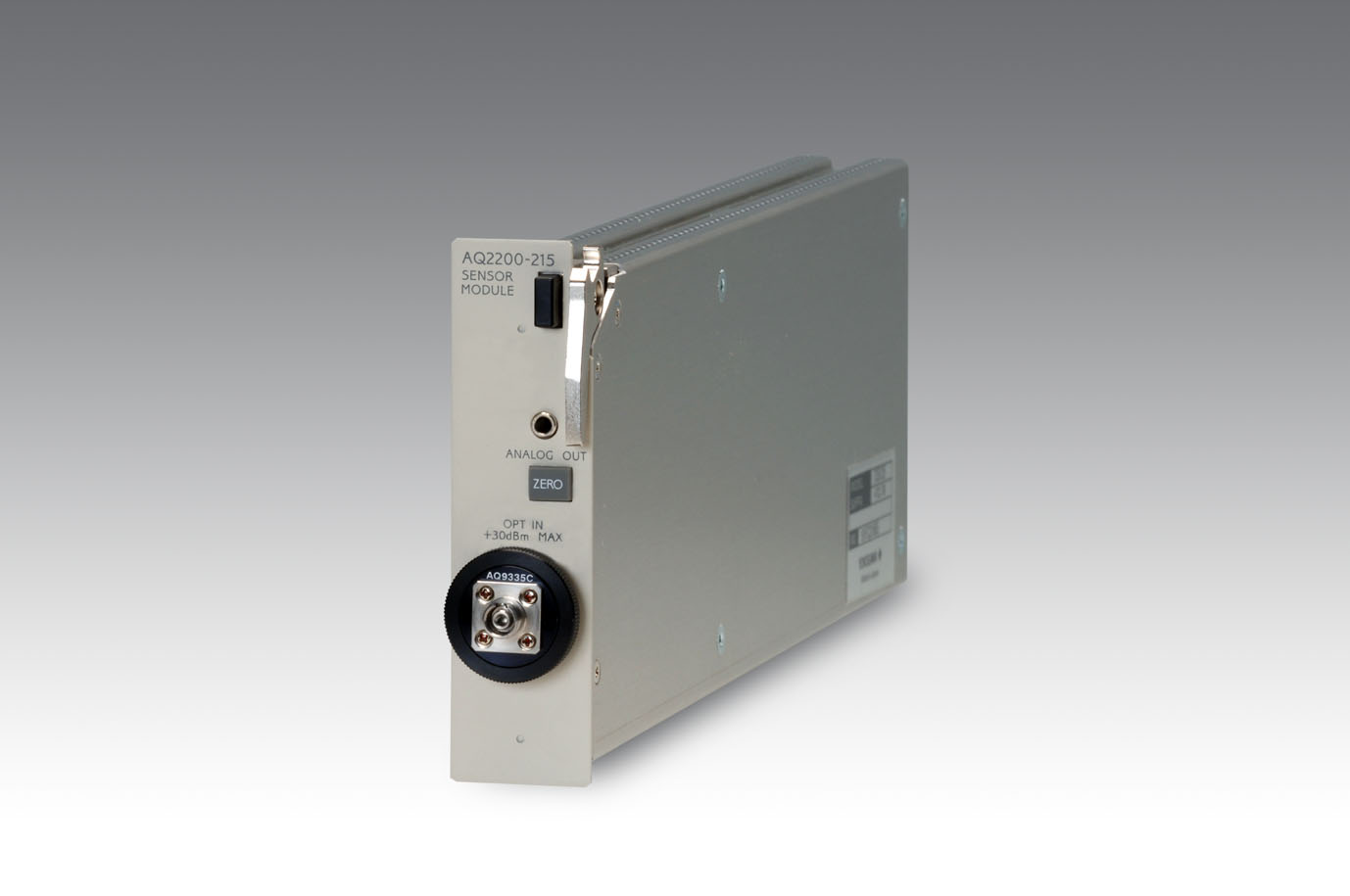

Модель AQ2200-215 представляет собой измеритель оптической мощности, разработанный специально для измерения мощных оптических сигналов до +30 дБм. Отличается высокой скоростью дискретизации данных и улучшенными функциями обработки сигнала. Измеритель мощности модели AQ2200-215 является идеальным инструментом для измерения выходной оптической мощности и тестирования передающего оборудования WDM, а также определения коэффициента усиления оптоволоконных усилителей. Обычно данный модуль используется в сочетании с другими модулями серии AQ2200 и анализатором спектра модели AQ6370C, что обеспечивает гибкость при построении оптических измерительных систем в соответствии с требованиями пользователя.

  • Возможность измерения сигналов большой мощности: +30 дБм
  • Высокая скорость дискретизации (10 000 точек в секунду)
  • Различные оптические разъемы: FC/SC/MU/LC

СЕНСОРНЫЙ МОДУЛЬ AQ2200-212 (800-1700 нм)

AQ2200-212 представляет собой высокопроизводительный одноканальный сенсорный модуль с аналоговым выходным портом.

  • Широкий диапазон длин волн: от 800 до 1700 нм
  • Широкий диапазон мощностей: от -90 до +15 дБм
  • Высокоскоростное измерение: 100 мкс (минимальный период выборки)
  • Совместимость с оптическими разъемами: FC, SC, MU и LC
  • Можно комбинировать с различными модулями серии AQ2200 или другими измерительными приборами Yokogawa для оптических коммуникаций для создания универсальных измерительных систем

ДВОЙНОЙ СЕНСОРНЫЙ МОДУЛЬ AQ2200-222 (800-1700 нм)

AQ2200-222 — это высокопроизводительный, но компактный модуль, оснащенный двумя датчиками. Модуль предлагает высокоскоростную выборку, низкую зависимость от поляризации и широкие возможности обработки данных для повышения производительности измерений и недорогих многопортовых измерений. С двумя высокопроизводительными датчиками в одном слоте этот модуль оптического измерителя мощности идеально подходит для компактных многопортовых измерений.

  • Идеально подходит для мощных, но компактных систем.
  • Широкий диапазон длин волн: от 800 до 1700 нм
  • Широкий диапазон мощностей: от -90 до +15 дБм
  • Высокоскоростное измерение: 100 мкс (минимальный период выборки)
  • Совместимость с оптическими разъемами: FC, SC, MU и LC
  • Можно комбинировать с различными модулями серии AQ2200 или другими измерительными приборами Yokogawa для оптических коммуникаций для создания универсальных измерительных систем

ЭЛЕМЕНТ СЕНСОРНОГО МОДУЛЯ AQ2200-232 (Детектор большого диаметра 800-1700 нм); ЭЛЕМЕНТ СЕНСОРНОГО МОДУЛЯ AQ2200-242 (детектор большого диаметра, от 400 до 1100 нм); ИНТЕРФЕЙСНЫЙ МОДУЛЬ AQ2200-202 (2 канала)

  • 5 мм диам. (AQ2200-232), 5,8 мм (AQ2200-242)
  • Многожильный разъем и измерение кабеля
  • Требуются AQ9340, AQ9436C и AQ9440C
  • Диапазон мощности: от -90 до +15 дБм (AQ2200-232); от -90 до +10 дБм (AQ2200-242)
  • Погрешность: ±1,8% (1310 нм, AQ2200-232); ±2,5% (850 нм, AQ2200-242)
  • Время усреднения: 100 мкм (минимальные интервалы выборки)
  • К интерфейсному модулю AQ2200-202 можно подключить две сенсорные головки

МОДУЛЬ ОПТИЧЕСКОГО АТТЕНЮАТОРА AQ2200-312

AQ2200-312 — регулируемый оптический аттенюатор для серии AQ2200. Когда он установлен в фрейм-контроллере серии AQ2200, он позволяет ослабить оптический выход до любого значения.

  • Большой диапазон ослабления: от 0 до 60 дБ для версии SM; от 0 до 45 дБ для версии MM.
  • Широкий диапазон длин волн: от 1200 до 1700 нм для версии SM; от 800 до 1370 нм для версии MM.
  • Совместимость с SMF (10/125 мкм) или MMF (50/125 мкм, 62,5/125 мкм)
  • Низкие вносимые потери: 1,0 дБ (тип.)
  • Низкие потери в зависимости от поляризации: 0,1 дБ пик-пик или менее
  • Выход монитора (опционально)
  • Настройте нужную измерительную систему, объединив модули серии AQ2200 с измерительными приборами Yokogawa для оптических коммуникаций.

МОДУЛЬ ОПТИЧЕСКОГО АТТЕНЮАТОРА AQ2200-332 (СО ВСТРОЕННЫМ ИЗМЕРИТЕЛЕМ ОПТИЧЕСКОЙ МОЩНОСТИ)

Компактный модуль AQ2200-332 оснащен регулируемым оптическим аттенюатором и измерителем оптической мощности, отслеживающим выходную мощность регулируемого оптического аттенюатора. Функция оптического контроля позволяет настроить оптический выход любого абсолютного значения с этого модуля.

Кроме того, тип оптического волокна также можно выбрать между SMF (10/125 мкм) и MMF (50/125 мкм, 62,5/125 мкм), что позволяет создавать широкий спектр измерительных систем для систем или устройств в оптических сетях общего пользования или оптические локальные сети.

  • Компактность: AQ2200-332 оснащен регулируемым оптическим аттенюатором и измерителем оптической мощности для контроля выходной оптической мощности в однослотовом модуле. Идеален для тестирования битовых ошибок
  • Совместимость с SMF (10/125 мкм) или MMF (50/125 мкм, 62,5/125 мкм)
  • Погрешность ослабления: в пределах ±0,1 дБ
  • Благодаря функции контроля выхода AQ2200-332 позволяет напрямую настраивать оптическую мощность на выходных клеммах

Можно комбинировать с различными модулями серии AQ2200 или другими измерительными приборами Yokogawa для оптической связи для создания универсальных измерительных систем.

МОДУЛЬ ОПТИЧЕСКОГО ПЕРЕКЛЮЧАТЕЛЯ AQ2200-411 (1 X 4/1 X 8)

Модуль AQ2200-411 представляет собой компактный оптический коммутатор с низкими вносимыми потерями и превосходной воспроизводимостью переключения, который позволяет выбирать конфигурацию портов 1 x 4 или 1 x 8 в зависимости от применения.

Кроме того, тип оптического волокна также может быть выбран между SMF (10/125 мкм) и MMF (50/125 мкм, 62,5/125 мкм), что позволяет создавать широкий спектр измерительных систем, соответствующих системам или устройствам, используемым в оптических системах. сети общего пользования или оптические локальные сети.

  • Компактность: оптические коммутаторы с конфигурацией 1 x 4 или 1 x 8 портов в модуле размером в один слот
  • Совместимость с SMF (10/125 мкм) или MMF (50/125 мкм, 62,5/125 мкм)
  • Низкие вносимые потери: 1,0 дБ (тип.)
  • Высокая воспроизводимость переключения: в пределах ±0,01 дБ

Можно комбинировать с различными модулями серии AQ2200 или другими измерительными приборами Yokogawa для оптической связи для создания универсальных измерительных систем.

МОДУЛЬ ОПТИЧЕСКОГО ПЕРЕКЛЮЧАТЕЛЯ AQ2200-412 (1 X 16)

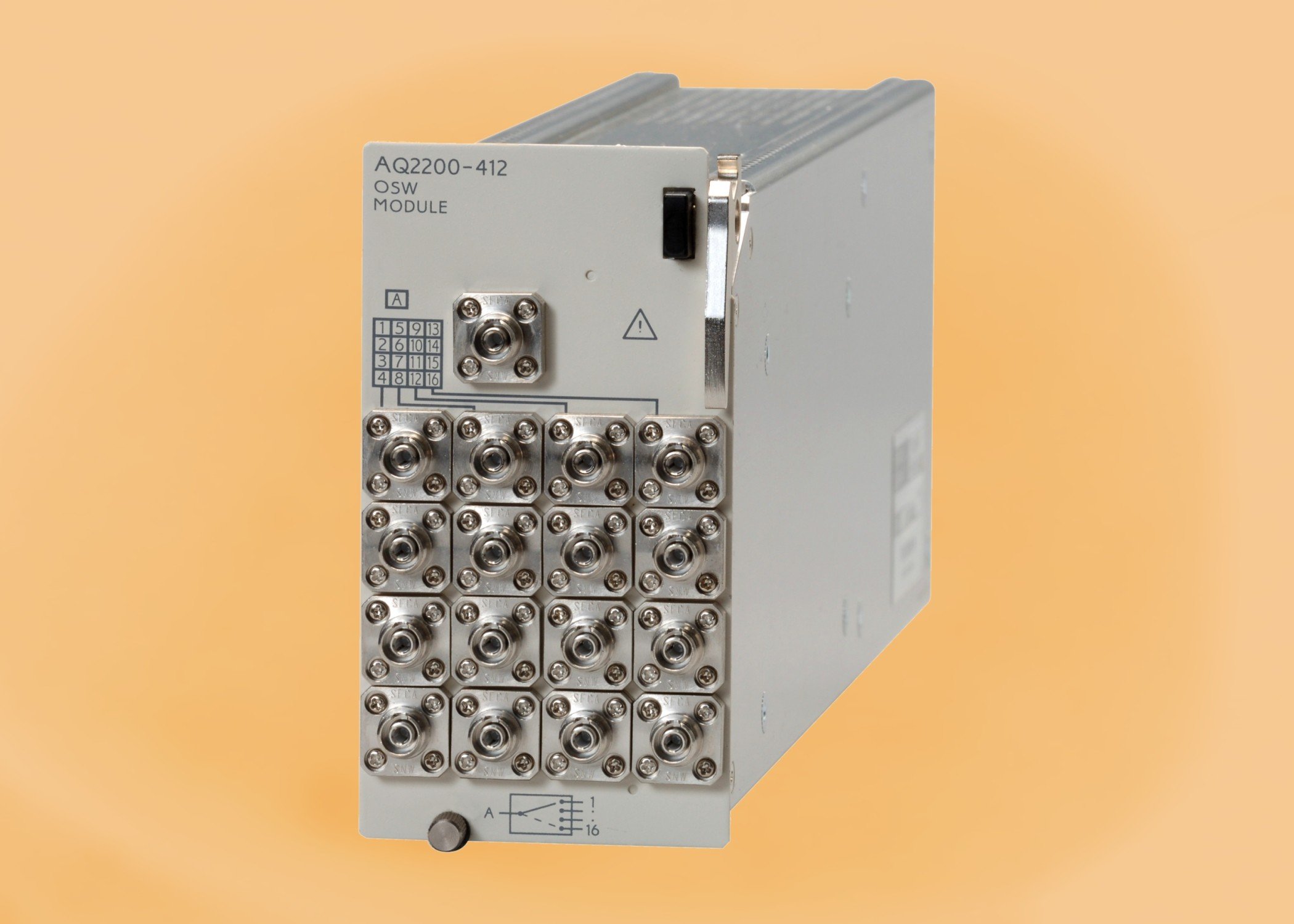

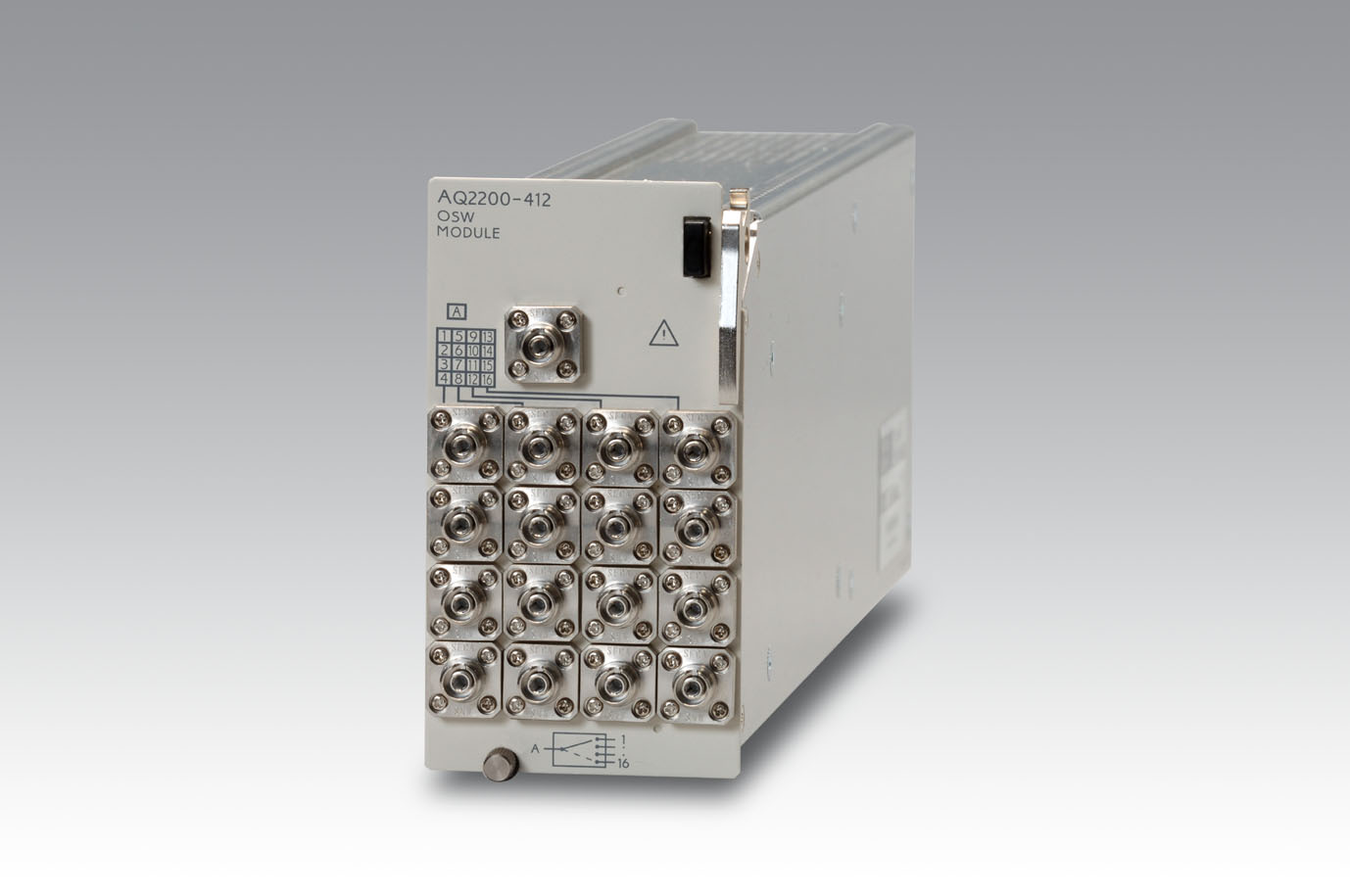

Модуль AQ2200-412 представляет собой компактный оптический коммутатор 1 x 16 с низкими вносимыми потерями и превосходной воспроизводимостью коммутации в двухслотовом модуле. Этот модуль позволяет подключить до 16 тестируемых устройств и повысить эффективность тестирования в автоматической системе тестирования.

  • Компактность: оптические коммутаторы конфигурации 1 x 16 портов в двухслотовом модуле
  • Совместимость с SMF (10/125 мкм) или MMF (50/125 мкм, 62,5/125 мкм)
  • Низкие вносимые потери: 1,0 дБ (тип.)
  • Высокая воспроизводимость переключения: в пределах ±0,01 дБ
  • Можно комбинировать с различными модулями серии AQ2200 или другими измерительными приборами Yokogawa для оптической связи для создания универсальных измерительных систем

МОДУЛЬ ОПТИЧЕСКОГО ПЕРЕКЛЮЧАТЕЛЯ AQ2200-421  (1 X 2/2 X 2)

Модуль AQ2200-421 имеет два оптических переключателя с низкими вносимыми потерями и превосходной воспроизводимостью переключения в модуле размером в один слот и позволяет выбирать конфигурацию портов 1 x 2 или 2 x 2 в зависимости от применения. Кроме того, тип оптического волокна также может быть выбран между SMF (10/125 мкм) и MMF (50/125 мкм, 62,5/125 мкм), что позволяет создавать широкий спектр измерительных систем, соответствующих системам или устройствам, используемым в оптические общедоступные сети или оптические локальные сети.

  • Компактность: оптические коммутаторы с конфигурацией портов 1 x 2 или 2 x 2 в модуле размером в один слот
  • Совместимость с SMF (10/125 мкм) или MMF (50/125 мкм, 62,5/125 мкм)
  • Низкие вносимые потери: 1,0 дБ (тип.)
  • Высокая воспроизводимость переключения: в пределах ±0,01 дБ

Можно комбинировать с различными модулями серии AQ2200 или другими измерительными приборами Yokogawa для оптической связи для создания универсальных измерительных систем

ИНТЕРФЕЙСНЫЙ МОДУЛЬ ДЛЯ ТЕСТИРОВАНИЯ ОПТИЧЕСКИХ ТРАНСИВЕРОВ AQ2200-642

AQ2200-642 снижает сложность и стоимость тестирования оптических приемопередатчиков 10G за счет объединения функций управления шиной и питанием в одном базовом блоке, который выполняет генерацию сигналов, BERT и тестирование оптики. Это позволяет единому программному интерфейсу управлять всеми аспектами тестирования приемопередатчика, упрощая настройку тестирования, сокращая время тестирования и повышая производительность. Сложность проводки и размер испытательного стенда уменьшаются за счет замены отдельных цифровых мультиметров, программируемых источников питания и последовательных контроллеров I/F одним модулем.

  • Блок питания, управление сигналом, мониторинг трансивера 10G в одном модуле
  • Поддержка оптических трансиверов 10G XFP, SFP+, XENPAK
  • Контроль питания и силового тока
  • Оснащен ограничителем тока
  • Интерфейс I2C/MDIO
  • Управление сигналом
  • Пользователь может установить имена сигналов
  • Контроль напряжения сигналов состояния
  • Регулировка порога для решения High/Low
  • Контроль сопротивления для APS SET
