Датчики серии EJX-B компании Yokogawa сочетают в себе функции наших датчиков проверенной серии EJX-A с беспроводной связью по протоколу ISA100 и обеспечивают новые возможности их применения.
Все изделия Yokogawa, совместимые с протоколом ISA100, могут быть интегрированы в любую сеть, совместимую с ISA100.
-
Беспроводной датчик перепада давления EJX110B
Высокоэффективный беспроводной датчик перепада давления EJX110B содержит резонансный чувствительный элемент из монокристаллического кремния и применяется для измерения расхода жидкости, газа или пара, а также уровня, плотности и давления жидкости.
-

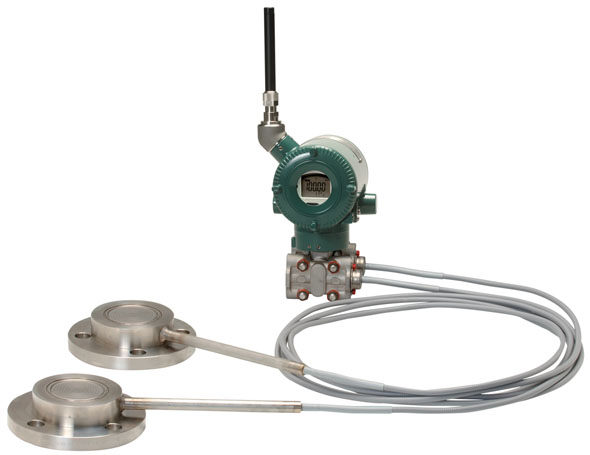

Беспроводной датчик перепада давления EJX118B с выносной разделительной мембраной
Беспроводные разделительные мембраны используются для защиты от попадания технологической среды непосредственно в измерительный узел датчиков перепада давления и избыточного давления; мембраны подключаются к датчику капиллярной трубкой, заполненной специальной жидкостью.
-
Беспроводной датчик дифференциального давления EJX210B, монтируемый на фланце
Высокоэффективный беспроводной датчик перепада давления EJX210B, монтируемый на фланце, содержит резонансный чувствительный элемент из монокристаллического кремния и применяется для измерения жидкостей, имеющих склонность к кристаллизации или выпадению в осадок.
-
Беспроводной датчик абсолютного давления EJX310B
Высокоэффективный беспроводной датчик давления EJX310B содержит резонансный чувствительный элемент из монокристаллического кремния и применяется для измерения расхода жидкости, газа или пара, а также уровня, плотности и давления жидкости.
-
Беспроводной датчик избыточного давления EJX430B
Высокоэффективный беспроводной датчик давления EJX430B содержит резонансный чувствительный элемент из монокристаллического кремния и применяется для измерения расхода жидкости, газа или пара, а также уровня, плотности и давления жидкости.
-
Беспроводной датчик избыточного давления EJX438B с выносной разделительной мембраной
Беспроводные разделительные мембраны используются для защиты от попадания технологической среды непосредственно в измерительный узел датчиков перепада давления и избыточного давления; мембраны подключаются к датчику капиллярной трубкой, заполненной специальной жидкостью.
-
Беспроводной датчик абсолютного давления ввертного типа EJX510B
Высокоэффективные беспроводные датчики абсолютного и избыточного давления EJX510B и EJX530B содержат резонансный чувствительный элемент из монокристаллического кремния и применяются для измерения давления жидкости, газа или пара.
-
Беспроводной датчик избыточного давления ввертного типа EJX530B
Высокоэффективные беспроводные датчики абсолютного и избыточного давления EJX510B и EJX530B содержат резонансный чувствительный элемент из монокристаллического кремния и применяются для измерения давления жидкости, газа или пара.
-
Product Finder
This web tool makes it easier to find products according to the application, measurement conditions and required specifications.
Подробно
|
Технические характеристики беспроводной связи |
Коммуникационный протокол |
Протокол ISA100.11a |
|
Скорость передачи данных |
250 кбит/с |
|
|
Частота |
2,4–2,4835 ГГц, нелицензируемый диапазон частот ISM |
|
|
Радиобезопасность |
Кодирование AES-128 |
|
|
Мощность ВЧ-передатчика |
Не более 11,6 дБм (фикс.) |
|
|
Антенна |
+2 дБи, всенаправленная, монопольного типа Модель с кодом корпуса усилителя 8 или 9 позволяет использовать отдельно продаваемые выносные антенны с антенными кабелями. |
|
|
Технические характеристики |
Погрешность измерения абсолютного давления |
1 МПа или выше: ±0,2 % от шкалы |
|
Период обновления |
0,5–3600 с (настраиваемый) |
|
|
Функциональные характеристики |
Блок батарей |
Блок литий-тионилхлоридных батарей с длительным сроком службы. Благодаря искробезопасному исполнению батарею можно заменять во взрывоопасной зоне. |
|
Характеристика батареи |
Стандартный срок службы батареи — 10 лет при измерении с интервалом обновления 60 с или 4 года с интервалом обновления 10 с в следующих условиях.* • Температура окружающей среды: 23±2 °C • Режим работы устройства: ввод/вывод • ЖК-дисплей: выкл. (* Срок службы батареи зависит от условий окружающей среды, таких как вибрация) |
|
|
Степень защиты |
IP66/IP67, NEMA4X | |
|
Предельные температуры окружающей среды |
От −40 до 85 °C (от −40 до 185 °F) Диапазон видимости ЖК-дисплея: от −30 до 80 °C (от −22 до 176 °F) |
|
|
Соответствие стандартам |
Взрывозащищенность |
ATEX, FM, CSA, IECEx: аттестация по искробезопасности |
|
Стандарты соответствия ЭМС |
EN61326-1 класс A, таблица 2 (для использования в промышленных зонах), EN61326-2-3 |
|
|
Стандарты совместимости R&TTE |
ETSI EN 300 328, ETSI EN 301 489-1, ETSI EN 301 489-17, EN61010-1, EN61010-2-030, EN62311 | |
|
Соответствие нормативам для беспроводных модулей |
• Аттестация FCC • Аттестация IC |
|
|
Стандарты требований безопасности |
EN61010-1, EN61010-2-030 |
Файлы
ISA100 wireless temperature and pressure transmitters.
- Daily manual reading of pressure and temperature gauges with report by phone.
- The customer wants to change measurement from off-line to on-line.
- Cabling for wired transmitters in huge plants (up to 300 meters long) is expensive.
Eliminating the wire using wireless transmitter is the perfect solution for rotating equipment. It establishes data collection between the transmitter and the gateway by reliable communication even though the dryer was rotating.
- Wireless pressure and temperature monitoring.
- Repeater was set under the gateway.
- The maximum distance between the repeater and transmitters is approximately 500m.
ISA100 wireless temperature and pressure transmitters with orifice plates allow:
- No cabling installations or maintenance.
- Small amount of hardware and simple equipment implementation means minimizing potential vandalism.
ISA100 Wireless Monitoring
- Gateway x1, Temperature Transmitter (YTA) x3, Pressure Transmitter (EJX) x1, Repeater x1
Gateway is installed at control room and 3m height extended antenna is set.
- Temperature Transmitter (YTA) and Pressure Transmitter (EJX) are installed at each monitoring point.
- Repeater is installed on high position.
- Oil level measurement of diesel tanks that feed fuel to their diesel generator's which are at three locations and 400 meters apart from each other.
- Also to measure level , pressure and flow to and from their main storage yard.
ISA100 Wireless Temperature and Pressure Transmitters
- Gateway x1, Temperature Transmitter (YTA) x1, Pressure Transmitter (EJX) x1
High quality wireless communication confirmed
- Packet Error Rate (PER) is 0 to 2.5%/ 5 days
Using wireless technology for monitoring a variety of measuring points in Industrial Plants has becoming a very attractive choice for plant managers. Today, the plant manager is able to build a quick and cost effective network solution to enable flexible information acquisition and to improve maintenance efficiency and safety.
Материалы
Брошюры
Технические характеристики
- GS 01C27B01-01EN(20) EJX110B, EJX310B, EJX430B Differential Pressure and Pressure Transmitters (2.0 MB)
- Field Wireless System Overview (1.9 MB)
- GS 01C27H01-01EN(19) EJX118B, EJX438B Diaphragm Sealed Differential Pressure and Gauge Pressure Transmitters (1.6 MB)
- GS 01C27C01-01EN(20) EJX210B Flange Mounted Differential Pressure Transmitter (1.7 MB)
- GS 01C27F01-01EN(19) EJX510B, EJX530B Absolute and Gauge Pressure Transmitters (1.3 MB)
Программное обеспечение
Техническая информация
Сертификаты
- RE Declaration of Conformity (EJX110B) (1.3 MB)
- RE Declaration of Conformity (EJX118B) (238 KB)
- RE Declaration of Conformity (EJX210B) (239 KB)
- RE Declaration of Conformity (EJX310B) (4.6 MB)
- RE Declaration of Conformity (EJX430B) (4.4 MB)
- RE Declaration of Conformity (EJX438B) (2.5 MB)
- RE Declaration of Conformity (EJX510B) (1.3 MB)
- RE Declaration of Conformity (EJX530B) (1.3 MB)
