设计图转换系统是基于OpreX数据模型代理平台开发的应用程序，可从现有设计图中导出符合国际标准的清单及P&ID（管道与仪表流程图）数据。它实现了从图纸中高效提取必要数据并自动生成清单的功能，替代了传统人工操作。

开发背景

P&ID在石油、化工等物料处理工厂的设计、建设、运营、维护及改造中扮演重要角色。P&ID 由工艺设计师创建，供负责实施工厂仪表、管道和机械的人员使用。然而，由于这类图纸主要面向人类阅读优化，未针对计算机处理需求设计，导致信息频繁交换时需人工提取数据，耗时且易出错。

为了解决这些问题，横河电机开发了设计图转换系统。该软件能够高精度地读取由 2D CAD 软件创建的 P&ID，将其转换为符合国际标准文件格式的 P&ID，并自动生成清单（仪表清单、管线清单、管道材料清单和喷嘴清单）。通过将以前手动完成的任务自动化，工作量显著减少，通过减少人为错误保证了质量，并促进了工厂工程的数字化进程。

主要特点

1. 通过分析P&ID信息自动生成清单
   将2D CAD的P&ID文件加载到设计图转换系统软件中，即可自动生成多种原始清单，如仪表清单、管线清单、管道材料清单（MTO）、喷嘴清单。对于图纸的分析，使用模式匹配技术来提取信息，并且可以使用目标图纸来调整模式。由于检测精度可以轻松调整，这使得相关任务的启动变得更加容易。与从图纸中手动提取信息并手动创建清单的过程相比，该程序能够将总工作量减少约60%。
2. 自动生成符合国际P&ID标准的XML文档
   使用设计图转换系统，读取的信息可以导出为符合ISO15926国际标准的XML文档格式。这些XML文档可以在支持相同格式的其他系统和应用程序中使用，从而易于利用现有工厂资产的设计信息。

用户界面

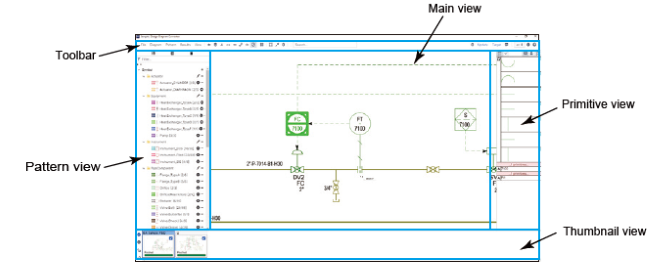

设计图转换系统的主界面如下图所示。

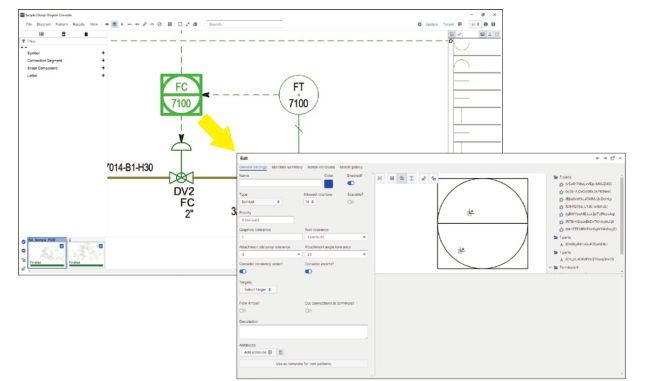

模式编辑功能
使用当前在主视图中显示的图形创建模式。为要检测的形状和构成形状的部件定义条件，并为创建的模式设置与其他检测到的形状的连接关系等。

示例屏幕

分析结果显示功能

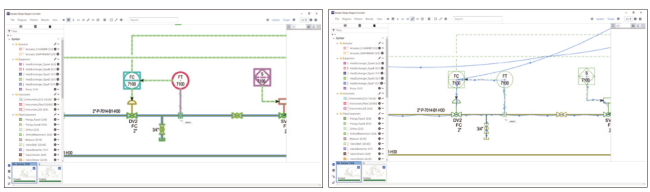

可在主视图中显示图纸模式匹配的分析结果。主要分析结果显示方式包括：

• 显示形状
  检测到的形状根据模式中设置的颜色高亮显示。
• 显示连接关系
  显示检测到的形状之间的连接关系。

文件导出功能

• 模式匹配清单
  列出由创建的模式识别的形状。将检测到的形状对应的模式名称、形状的位置以及检测到的文本（属性）导出到CSV文件。
• 多种清单，如仪表清单、管线清单、管道材料清单（MTO）、管嘴清单
  应用程序提取设计图中的图形、伴随的文本以及形状之间的连接关系，并将清单的草稿导出为CSV格式的文件。以下数据可以导出到仪表清单中，并且可以自定义要导出到CSV文件的项目。

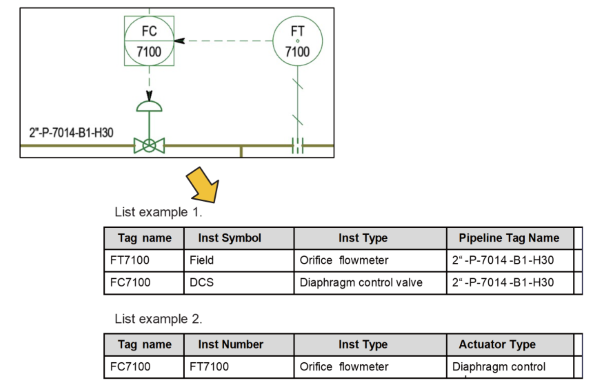

仪表清单示例

• 符合ISO15926的Proteus Schema 4.1
  根据模式定义的内容转换在设计图中检测到的形状，并将其导出为符合ISO 15926的XML格式文件。导出的XML文件可以导入到支持ISO 15926的其他系统中。

报告功能

• 将设计图的分析结果导出为PDF文件。
• 将每个模式定义的内容导出为Microsoft Excel格式的文件。
• 从符合ISO15926的Proteus Schema 4.1的角度，将有问题的分析结果导出到 Microsoft Word文件。

系统分发

作为桌面应用程序提供。
