設計圖轉換器

設計圖轉換器是一款以 OpreX Data Model Broker 為平台的應用程式，能從現有設計圖匯出符合國際標準格式的各類清單與 P&ID 資料。它能有效地從圖面提取所需資料並生成各種清單，以往這些工作需手動完成。

開發背景

P&ID 不僅在設計與建造中扮演重要角色，也在石油、化工及其他材料的工廠操作、維護與改造中不可或缺。P&ID 由流程設計師建立，供負責執行工廠儀表、管線及機械設備的相關人員使用。然而，這些圖面主要為了方便閱覽而設計，並非為電腦處理而最佳化，而頻繁資訊交換又需要電腦處理。此時通常需要專業人員手動提取與處理 P&ID 資料，既耗時又可能影響品質。

為解決這些問題，橫河電機開發了設計圖轉換器。該軟體可高精度讀取以 2D CAD 軟體製作的 P&ID，將其轉換為符合國際標準檔案格式的 P&ID，並自動生成各類清單（如儀表清單、管線清單、管材用量清單與管口清單）。透過自動化過去需手動完成的工作，顯著降低工作量，減少人工錯誤以確保品質，並推動工廠工程數位化。

主要功能

1. 透過分析 P&ID 資料自動生成各類清單
   將 2D CAD P&ID 檔案載入設計圖轉換器後，可自動生成原本需手動建立的各類清單，如儀表清單、管線清單、管材用量清單 (MTO)、管口清單。分析圖面時採用圖樣比對技術來提取資訊，並可依目標圖面調整圖樣。檢測精度可輕鬆調整，使相關工作更易啟動。與人工提取圖面資訊並手動建立清單相比，該程式可減少約 60% 的總工作量。
2. 自動生成符合國際 P&ID 標準的 XML 文件
   設計圖轉換器可將讀取的資訊匯出為符合 ISO15926 國際標準的 XML 文件。這些 XML 文件可供其他系統或支持相同格式的應用程式使用，方便利用現有工廠資產的設計資訊。

使用者介面
下圖顯示設計圖轉換器專案的主畫面。

圖樣編輯功能
以主畫面目前顯示的形狀建立圖樣。定義形狀檢測條件及構成形狀的元件，並設定與其他檢測到形狀的連接關係等。

範例畫面

分析結果顯示功能
可在主畫面顯示設計圖分析結果。主要分析結果顯示如下：

• 顯示形狀
  依圖樣設定的顏色標示檢測到的形狀。
• 顯示連接關係
  呈現檢測到形狀之間的連接關係。

檔案匯出功能

• 圖樣比對清單
  列出已建立圖樣識別的形狀，並將檢測到形狀對應的圖樣名稱、形狀位定與文字屬性匯出為 CSV 檔案。
• 各類清單，如儀表清單、管線清單、管材用量清單 (MTO)、管口清單
  應用程式從設計圖中提取圖形、附屬文字與形狀間的連結，並將各類清單草稿匯出為 CSV 檔案。可自訂要匯出的儀表清單項目。

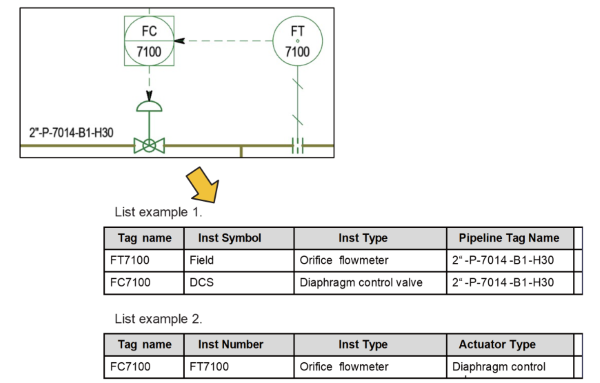

儀表清單範例

• 符合 ISO15926 的 Proteus Shema 4.1
  依圖樣定義內容將設計圖中檢測到的形狀轉換並匯出為符合 ISO15926 的 XML 檔案。匯出的 XML 檔案可匯入支援 ISO15926 的其他系統。

報告功能

• 將設計圖分析結果匯出為 PDF 檔案。
• 將各圖樣定義內容匯出為 Microsoft Excel 檔案。
• 將問題分析結果依 ISO15926 Proteus Shema 4.1 規範匯出為 Microsoft Word 檔案。

系統配定

提供桌面應用程式方式。
