這是一款通製主動應用（如製程控制和安全控制）實現實時反饋並為用戶創造價值的分析儀
- 實現節能爐窯等，通製安全穩定的運行，降低運營支出，減少環境影響；
- 向控制程序快速反饋製程輸出，這對於優化操作至關重要；
- 免除繁瑣的採樣裝定和驅動部件的維護工作；
- 能夠在高溫、腐蝕性等嚴苛工業條件下實現直接測量

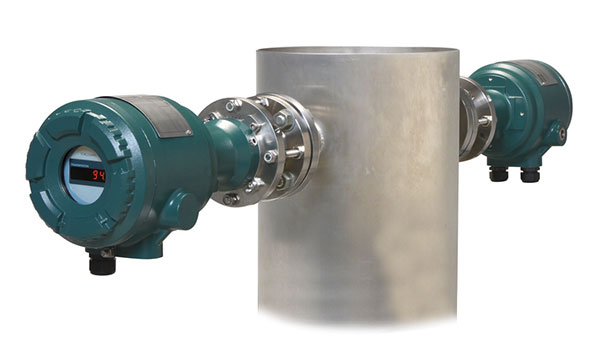

TDLS8000正是為解決這些問題而研發的分析儀。
Details
這是一款備受信賴的激光分析儀，專為滿足用戶的需求而設計，集堅固耐用、操作簡便和易於維護於一體
客戶收益
- 採用激光線測量，不會遺漏危險的受熱不均現象；
- 通製使用參比氣室，即使對低濃度氣體也能實現高精度測量；
- 光路長度可達30米，可測量高達1500℃的高溫氣體；
- 獲得日本防爆認證、IECEx認證、ATEX認證、FM（美國/加拿大）認證、KOSHA（韓國）認證、NEPSI認證、EAC防爆認證，可安裝在危險區域；
- 無需採樣裝定，緊湊的設計使其易於安裝；
- 傳感器為非接觸式且無耗材，無需因泄漏或老化進行維護；
- 維修時可在不拆卸設備的情況下現場更換部件，從而減少因停機造成的工廠停產和維修成本
產品特點：高可靠性之源
實現安全操作，安全等級SIL2，符合防爆標準
符合國際標準IEC 61508的SIL2安全等級認證；通製將分析儀冗餘配，還可符合SIL3等級要求。
主體符合區域劃分Zone 2/Div 2或Zone 1/Div 1的防爆標準，可安裝在危險場所。
配備直觀的7.5英寸彩色觸摸屏人機界面（HMI），可直接進行簡單的操作和維護，無需連接 PC。
支持10種語言：英語、德語、法語、西班牙語、葡萄牙語、俄語、匈牙利語、韓語、中文和日語。
提供包括趨勢圖在內的多種信息，並支持遠程安裝。
具備標準通信功能，可在現場和遠程位定進行檢查和調整（降低安裝和維護成本）
標準化支持HART和Modbus TCP通信協議，可使用我們的FieldMate軟件進行設定和調整。
完全現場可維修，可存儲50天的數據和光譜圖
內定存儲可保存50天的數據，便於在安裝後進行製程分析。

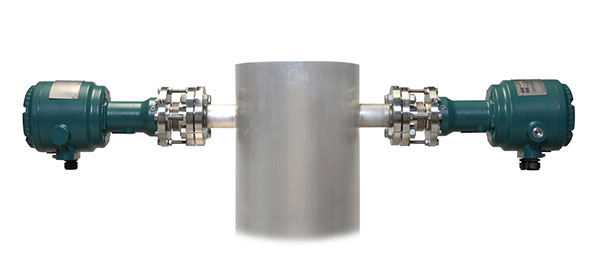

緊湊設計，一人即可安裝，且不犧牲堅固性
模組化設計允許在現場更換部件並立即重新運行

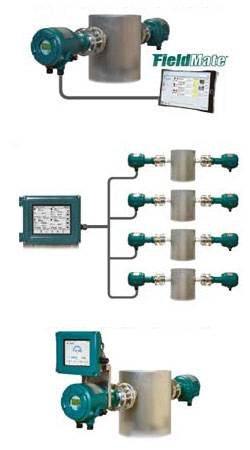

根據工廠狀況進行系統配定
根據工廠狀況進行系統配定
通製標準HART通信連接到FieldMate，無需HMI即可輕鬆進行設定和調整。傳感器控制單元和激光單元兩端均標配小型顯示屏。始終顯示調整光軸所需的透射率，使光軸調整變得簡單。

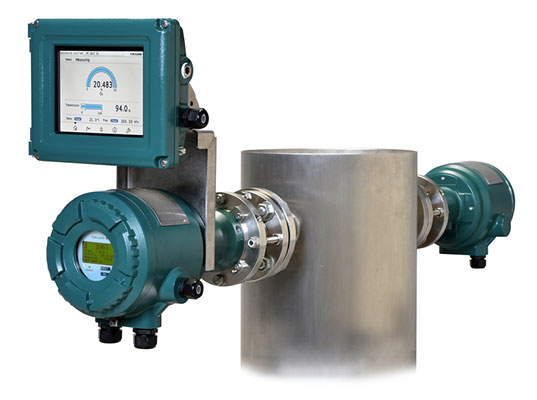

帶HMI的系統配定

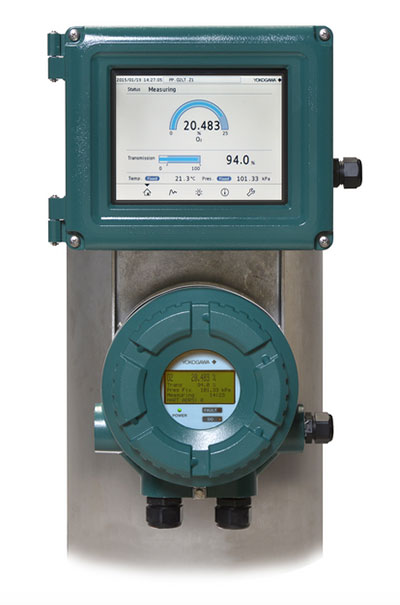

7.5英寸彩色觸摸屏HMI YH8000可提升現場監控能力和操作性。
帶遠程HMI的多分析儀配定
每個HMI最多可連接4台TDLS8000進行遠程控制。
TDLS8000的主要規格
| 測量對象 | 燃燒廢氣和工業氣體中的O2、CO、CO或 CH4、CO2、CO + CO2、H2O、NH3、NH3 + H2O、H2S、HCl濃度 | |||
|---|---|---|---|---|
| 測量組分及量程 | 測量組分 | 最小量程 | 最大量程 | |
| O2 | 0-1% | 0-25% | ||
| CO(ppm) | 0-200 ppm | 0-10,000 ppm | ||
| CO+CH4 | CO | 0-200 ppm | 0-10,000 ppm | |
| CH4 | 0-5 % | |||
| NH3 | 0-30 ppm | 0-50,000 ppm | ||
| H2O (ppm, 非烴類) | 0-30 ppm | 0-30,000 ppm | ||
| H2O (ppm, 烴類) | 0-30 ppm | 0-30,000 ppm | ||
| CO (%) | 0-20 % | 0-50 % | ||
| CO (%) + CO2 (%) | 0-30 % | 0-100 % | ||
| NH3 + H2O | NH3 | 0-30 ppm | 0-5,000 ppm | |
| H2O | 0-5 % | 0-50 % | ||
| H2S | 0-5 % | 0-100 % | ||
| CO2 (%) 高量程 | 0-1 % | 0-5 % | ||
| CO2 (%) 擴展量程 | 0-30 % | 0-50 % | ||
| H2O (%) | 0-10 % | 0-100 % | ||
| HCl | 0-50 ppm | 0-5,000 ppm | ||
| 危險區域分類 | Division 1, Zone 1；防爆型/隔爆型；FM (美國、加拿大)、ATEX、IECEx、韓國、NEPSI、日本、EAC、INMETRO Division 2, Zone 2；非易燃/n 型；FM (美國、加拿大)、ATEX、IECEx、韓國、NEPSI、EAC、INMETRO、日本 |
|||
| SIL認證 | TDLS8000的數字輸出（2 點）、數字輸入（2 點）、閥門控制輸出（2 點）以及數字通信（HART、Modbus/TCP）符合以下標準認證。IEC 61508: 電氣/電子/可編程電子相關系統的功能安全；單機使用具備SIL 2能力，雙機冗餘使用具備SIL 3能力。 | |||
| 船舶認證 | DNV型式認可 | |||
| 排放監測認證 | QAL1 | |||
HMI：YH8000的主要規格
| 顯示器 | 7.5英寸TFT彩色液晶觸摸屏，640 x 480 (VGA) |
|---|---|
| 危險區域分類 | Division 2, Zone 2；非易燃/n型；FM（美國、加拿大）、ATEX、IECEx、韓國、NEPSI、日本 |
相關產品與維護備件
【相關產品】
IF8000：
工業絕緣法蘭用於保護TDLS8000免受工業氣體壓力、熱量、粉塵和腐蝕性成分的影響。
可用於直接安裝或旁路安裝時的保護。
適用情況：
- 工業氣體壓力超製500 kPa時；
- 工業溫度製高，即使吹掃工業窗口，其溫度仍超製55℃時；
- 工業含塵量大，需吹掃以防止粉塵附著或腐蝕性成分進入工業窗口時
YC8000流通池：用於在任何位定對氣體進行採樣和測量。
校準氣室：用於離線校準和驗證。
單元連接電纜：用於連接傳感器控制單元和激光單元。
【維護備件】
O型圈：在進行定期檢查等拆卸時，請更換O型圈。
簡單而堅固的TDLS8000確保了分析操作的可靠性和低維護性。
加熱爐燃燒安全與生命周期管理
橫河電機TDLS8000及CO + CH4測量提供可靠信息，以實現：
- 提高燃燒效率
- 提升安全性
- 延長爐管和吊架的使用壽命
- 提高工業加熱的處理量
受限氧濃度監測
用於安全和製程監測與控制的O2 測量
橫河電機的TDLS8000氧氣分析儀可實現：
- 無需採樣系統運行
- 快速響應分析
- 無幹擾分析
- 減少維護操作
TDLS8000應用實例
以下是我們產品的實際應用：
垃圾焚燒廠的O2和HCl測量
由於是非接觸式測量，TDLS™能夠輕鬆應對垃圾焚燒廠排氣中大量粉塵和腐蝕性成分的問題。此外，由於可在高溫下進行測量，可實現在燃燒區附近的測量和高速控制，從而提高運行效率。
案例：垃圾焚燒廠實時O?測量，提高燃燒效率並減少NOx和CO排放
在化工廠和鋼鐵廠測量O2 以確保安全和質量控制
TDLS消除了採樣製濾器維護、響應延遲和氣體幹擾等問題。
測量O2和CO以監測煤和煤粉儲存的防火安全
溫度和CO測量對於檢測儲罐中煤炭和袋濾器的著火至關重要。
即使在其他產品中顯示為0%的低濃度值，參比氣室也可穩定測量。高速測量無需擔心粉塵堵塞。
H2O測量用於各種水分監測
測量制造製程中幹燥爐（如玻璃紙、石膏、膠合板、油漆和食品）的水分含量，範圍可從百分比級別到ppm級別。
電爐中的O2和CO測量
可測量電爐產生的廢氣中的O2和CO，實現無浪費熔化。
針對高溫高塵電爐廢氣的安裝方法已證實能抑制廢氣影響，實現無問題測量。

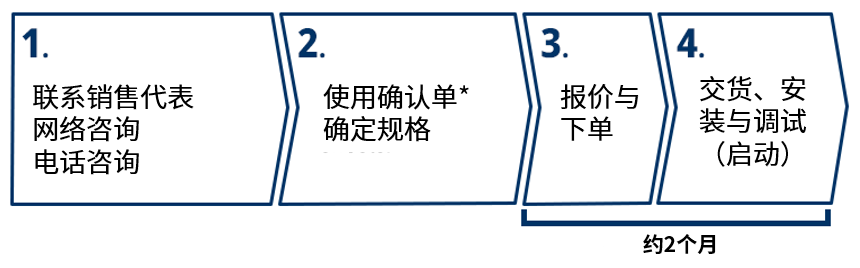

訂購流程
這是基本流程，具體會根據客戶所在地區和工廠情況有所不同。
詳情請隨時聯系我們。
*為了幫您推薦更適合應用的規格，請告知我們您工廠的現狀。
與工廠狀況相關的項目如下：
- 應用場景
- 安裝條件、光路長度
- 氣體壓力、溫度
- 粉塵量
- 氣體成分（測量範圍和氣體濃度）
維護流程
維護期間無需返回維修店。部件可在現場更換並立即恢複運行。
* 由於TDLS配備自診斷功能並支持預測性維護，原則上可避免工廠突然停機。

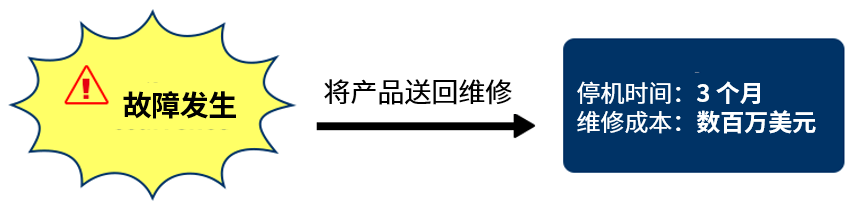

其他公司的產品

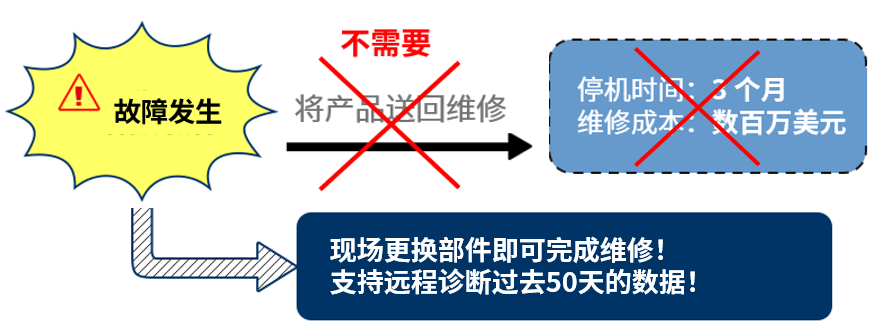

TDLS8000：即使發生故障時
其他服務
服務網絡強化
來自世界各地的服務人員負責安裝和實施工作。
參考
In maintaining and managing industrial plants, monitoring waste water pH/ORP is both a legal obligation and an unavoidable necessity for protecting the environment. Monitoring without an attentive eye can lead to severe consequences.
Considering safety and environmental issues such as combustion efficiency and decreasing NOX and CO in exhaust gas, it has become important to control O2 concentration in garbage incineration processes.
The ammonia (NH3) gas is injected to remove the NOx and thus reduce the NOx concentration in the stack flue gas. With conventional NH3 analyzers that perform measurements indirectly, NH3 concentrations are obtained through a sampling system. Therefore, there are problems with the maintenance and running costs of the sampling system, and time delays in measurement. The TDLS8000 Laser Analyzer is the solution to all these problems.
Caustic soda and hydrochloric acid, produced in electrolyzer plants, are fundamental materials used in varieties of industries; chemicals, pharmaceuticals, petrol-chemicals, pulp and papers, etc. Profit is the result of the effective production with minimized running / maintenance cost. Proper control of the process brings you stabilized quality of products with the vast operational profit.
O2 measurement in hydrocarbon vapor is used for safety monitoring in vacuum distillation columns in petroleum refining. With conventional paramagnetic oxygen analyzers, O2 concentrations are obtained through an extractive sampling system, which conditions the sample prior to being analyzed.
O2 measurement is used to safely recover flue gas containing a high concentration of CO from a converter furnace. With conventional paramagnetic oxygen analyzers, O2 concentrations are obtained through a sampling system to recovery flue gas. Therefore, there are problems with the maintenance and running costs of the sampling system, and time delays in measurement.
Spectrometric technology can assess many critical characteristics about products, but it has limits. It can be challenging to determine when the line has been crossed
With fired heaters, users hope to get greater efficiency and reduced emissions but often are disappointed. Given the number of fired heaters operating every day and their importance in the process industries, any improvements realized across the board will have huge impacts. More units can reach their potential with some simple changes in work practices and technology upgrades.
