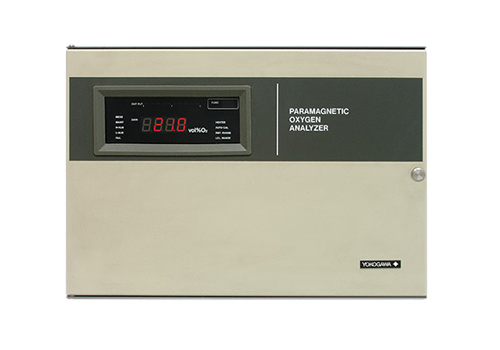

Парамагнитный анализатор кислорода (общего назначения) MG8G

Парамагнитный анализатор кислорода Модели MG8G, действие которого основано на притяжении газообразного кислорода магнитом, выполняет измерения концентрации кислорода. В отличие от циркониевого анализатора кислорода, который не может измерять кислород в смесях горючих газов, MG8E способен измерять концентрацию кислорода в смесях горючих газов.

С помощью соответствующей системы отбора проб он также может измерять концентрацию кислорода в технологических газовых смесях в условиях высоких температур, высокого давления, высокой влажности, а также в жёстких условиях эксплуатации.

Датчик с магнитно-пропорциональной системой измерения расхода  имеет совершенно новую архитектуру, которая была разработана на основе нашего многолетнего и проверенного на практике опыта. Преобразователь обеспечивает простоту использования и высокую надёжность.

Подробно

Преобразователь обеспечивает высокую надёжность системы, улучшение и расширение функциональности, а также простоту использования.

  • Простота управления с помощью большого дисплея: большой цифровой светодиодный дисплей с отображением аналоговых гистограмм и индикацией состояния
  • Калибровка одним нажатием, автоматическая калибровка для уменьшения трудоёмкости
  • Функции полной самодиагностики

В детекторе используется первая в мире магнитно-пропорциональная система измерения расхода. Данная уникальная технология основана на нашем более чем 30-летнем опыте работы с парамагнитными анализаторами кислорода.

  • Надёжный датчик: длительный срок службы, стабильный термистор, 90 % отклик в течение 3 секунд, минимальный дрейф
  • Конструкция без движущихся частей в конструкции
  • Функция компенсации интерферирующих газов: превосходная линейность и повторяемость ±1 % полной шкалы
Объект измерения  Концентрация кислорода в газовой смеси
Измерительная система  Парамагнитная система
Диапазон измерений  От 0-5 до 0-25 об. %O2, возможность программирования 3 диапазонов
Аналоговый выходной сигнал 4 - 20 мA постоянного тока (сопротивление нагрузки: до 550 Ом)
Контактный выход Ошибка: 1 точка, открыт или закрыт при возникновении ошибки, возможность пользовательской настройки
Состояние обслуживания: 1 точка, закрыт во время обслудивания
Аварийный сигнал возврата в диапазон или аварийный сигнал высокого/низкого уровня: 2 точки, отключены в нормальном состоянии
Контактный вход Дистанционное переключение диапазона, начало калибровки
Метод калибровка Автоматическая калибровка, полуавтоматическая калибровка, ручная калибровка

Калибровочный газ

Нулевой газ: N2
Поверочный газ: сухой воздух
Давление вспомогательного газа  N2, 180 кПа(прибл. 35 мл/мин)
Состояние пробы газа Расход газа: 200 мл/мин ±10%
Температура газа: 0 - 50℃
Влажность: отсутствие конденсации влаги на пути потока или в датчике
Температура окружающей среды  От -5 до 55℃
Установка  Внутрення, панельная или настенная установка
Электропитание 100-115 В переменного тока, 50/60 Гц или 200-240 В переменного тока, 50/60 Гц
Repeatability ±1% or less of F.S.
Linearity ±1% or less of F.S.
Response time 90% response within 3 sec
(measured gas flow rate: 200 ml/min.)
Zero drift ±1.5% or less of F.S./Week
Span drift ±2% or less of F.S./Week
