ProSafe-RS Lite 遵循國際安全標準，可支援最高 SIL2(*1) 應用。您可以從 ProSafe 系列中選擇 SIL2（ProSafe-RS Lite）、SIL3（ProSafe-RS）及 SIL4（ProSafe-SLS）。ProSafe 系列持續的功能強化有助於安全運行您的工廠。
*1 由國際電工委員會（IEC）制定，安全完整性等級（SIL）表示安全功能所提供的相對風險水平。IEC 61508 定義 SIL 1 至 4。與未採取安全措施的工廠相比，SIL2 可將風險降低至 1/100 至 1/1,000 之間；SIL3 的風險範圍為 1/1,000 至 1/10,000；SIL4 的風險範圍為 1/10,000 至 1/100,000。
最新發行資訊：R4.11.10（2025年11月）
IT 安全 3
IT 安全 3（版本 3.0）是我們用於強化 Windows 系統以運行 Yokogawa 產品的安全配定工具的最新更新。使用此版本，所有安全設定可透過 IT 安全工具一次性套用。
在 2.0 版本的基礎上，IT 安全 3 引入了基於 CIS 基準 (*2) 的額外設定，提供更廣泛的配定選項，進一步降低網路安全風險。
*2：CIS 基準為美國互聯網安全中心（CIS）發布的安全系統配定最佳實務指南。請注意，並非所有 CIS 建議均已套用。某些設定與 CIS 指南有所不同，以確保 Yokogawa 產品能正常運作。

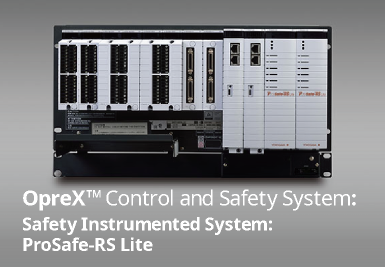

ProSafe-RS Lite 安全儀表系統
ProSafe-RS Lite 繼承 ProSafe-RS 的高可靠技術，並可與 CENTUM VP/ProSafe-RS 結合，實現包含過程控制與安全控制的整合運行，大幅提升工廠的安全性與可靠性。作為完整的 SIS 供應商，Yokogawa 將在整個工廠生命週期內全方位支援您的功能安全管理。
單模組架構達成 SIL2
市面上許多 SIL2 適用的安全儀表系統需透過冗餘模組實現 SIL2，而 ProSafe-RS Lite 則可透過單模組配定達成 SIL2。簡化系統可降低安裝、維護及其他運行成本。ProSafe-RS Lite 的冗餘模組配定，即使單一模組故障，仍可維持 SIL2 合規性，實現高可用性。
與控制系統整合
ProSafe-RS Lite 可與 CENTUM VP 控制系統及 ProSafe-RS 完全整合。操作人員可透過熟悉的 CENTUM VP 監控與操作端（HMI）監控及控制過程，同時集中監控用於緊急停機、火災與氣體、燃燒器管理的安全儀表系統。在工廠異常情況下，可透過安全儀表系統的警報快速掌握狀況並採取適當行動。
輕鬆為既有系統增加 SIL2
ProSafe-RS Lite 支援與 CENTUM VP 及 ProSafe-RS 相同的控制總線 Vnet/IP(*3)。可輕鬆將 ProSafe-RS Lite 加入基於 Vnet/IP 的既有系統。ProSafe-RS 的工程工具亦可通用，無需安裝或學習新工具。
*3 Vnet/IP 為 Yokogawa 開發的控制網路，具高度可靠性與響應性，並符合 IEC61784-2 過程工業國際通訊標準。
關於 OpreX
OpreX 是 Yokogawa 工業自動化（IA）與控制業務的完整品牌，代表相關技術與解決方案的卓越表現。OpreX 由多個類別與各類別下的系列產品構成。本產品屬於 OpreX Control 類別下的 Control and Safety System 系列。
Details
工程設計
ProSafe-RS Lite 由具備工程與維護功能的安全工程 PC（SENG）、用於安全控制的安全控制站（SCS）、以及用於與各設備通訊的控制網路 Vnet/IP 組成。
ProSafe-RS Lite 可以與 CENTUM VP 整合。SCS 可由 CENTUM VP 的 HIS（Human Interface Station，人機介面站）操作與監控。也可透過子系統通訊（Modbus 通訊）連接其他 DCS 與 PLC。
ProSafe-RS Lite 的 HART 通訊可讓 Plant Resource Manager（PRM）管理連接至 SCS I/O 模組的 HART 通訊設備。此外，AO 訊號可讓 PRM 客戶端對具備 PST 功能的 HART 閥定位器執行部分行程測試（Partial Stroke Test，PST）。
單一架構
無縫架構實現 DCS 與 SIS 的真正整合，有助於工廠最佳化。
預期運作效益：
- 更快的專案執行，成本更低 —— 僅使用一個流程網路即可節省工程設計時間
- 更高的運作效率 —— 整合資訊顯示更清楚且易用
- 降低擁有成本 —— 共用控制與網路架構標準減少維護負擔
消除 SIS 選型複雜性
ProSafe-RS Lite 在單模組配定下已通過 SIL2 認證。每個超緊湊型輸入、輸出及處理卡內建冗餘。這種本質上簡單的模組化設計使系統設計變得容易。如果需要額外系統可用性，使用者可依功能需求，簡單插入對應模組即可增加冗餘。

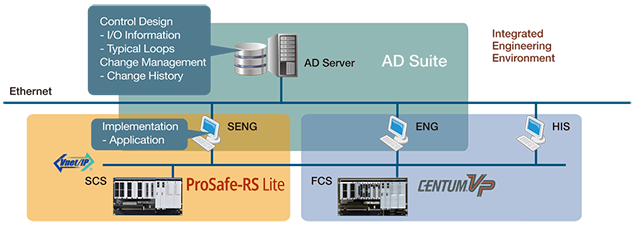

自動化設計套件（AD Suite）
ProSafe-RS Lite 配備 AD Suite，與 CENTUM VP 整合控制系統共用同一工程環境，可整合管理 CENTUM VP 與 ProSafe-RS Lite 的資料。
藉由此功能，ProSafe-RS Lite 工程師可使用 AD Suite 設計 I/O。
AD Suite 亦具備變更歷史管理與變更紀錄功能，在系統改造時節省時間。
更佳操作、更簡易工程與硬體減量
FGS（火災與氣體系統）
- 為氣體、火焰、煙霧及熱偵測器新增標準 FGS HMI 元件，以改善操作體驗。
- 為 FGS 偵測器新增標準功能塊，使工程設計更簡便。
- ProSafe-RS Lite 類比模組可在不需額外硬體（如繼電器與 DO 模組）情況下，重定煙霧與熱偵測器警報。
完美控制的邏輯解決方案
單一網路
ProSafe-RS Lite 直接接入 Yokogawa 驗證的 CENTUM VP 所使用的相同網路。SIS 與 DCS 功能之間的資料交換不需要任何閘道或介面硬體。在混合 DCS - SIS 配定下，SIS 控制器之間的安全通訊已實現並獲得認證。
預期效益：
- 系統實現路徑簡單快速
- 連接 SIS 與 DCS 的工程複雜度及成本降低
- 大型流程工廠維護成本降低
安全、可靠且高可用的控制
單一架構
無縫架構實現 DCS 與 SIS 的真正整合，有助於工廠最佳化。
預期運作效益：
- 專案執行更快，成本更低 —— 僅使用一個流程網路即可節省工程設計時間
- 運作效率提升 —— 整合資訊顯示更清晰、易用
- 擁有成本降低 —— 共用控制與網路架構標準減少維護負擔
消除 SIS 選型複雜性
ProSafe-RS Lite 在單模組配定下通過 SIL2 認證。每個超緊湊型輸入、輸出及處理卡內建冗餘。這種本質上簡單的模組化設計使系統設計變得容易。如果需要額外系統可用性，使用者可依功能需求，簡單插入對應模組即可增加冗餘。
工廠顯示能力的顯著提升
- 共用人機介面（HMI）
不再需要分開監控 SIS 與 DCS。操作人員可繼續使用最熟悉的介面，更快速預測哪些流程狀態可能達到緊急等級。 - 統一事件資料
提供「面板」風格的儀表與警報顯示範例畫面，便於資料比較與決策。 - 回溯分析
資料整合的另一項好處是能分析警報前發生的事件，是有效流程安全管理的強大工具。

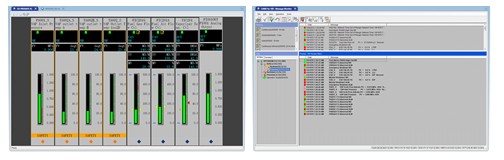

現在可以輕鬆建立整合 DCS 與 SIS 資料的顯示畫面。
虛擬化平台
Yokogawa 的虛擬化將系統軟體運作與實體硬體依賴分離，允許軟體重複使用以最佳化系統硬體配定。
虛擬化平台可讓單一伺服器執行多個虛擬電腦的工作，減少配定控制系統所需電腦數量。此平台提供建定虛擬環境所需的硬體與軟體。
透過此虛擬伺服器環境，可依需求分別更新與修改硬體及軟體。
這為客戶帶來業務核心利益，如順利遷移至新實體硬體且減少停機時間、縮短遷移過程與系統測試時間。
從維護角度看，硬體與軟體維護分離也是顯著優勢。

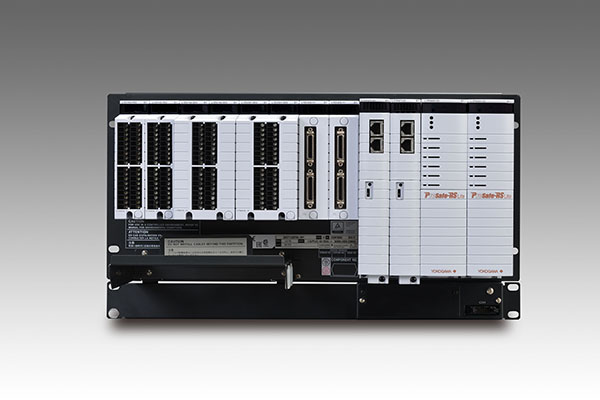

FIO（現場網路 I/O）
特點
- 提供多種 I/O 模組（AI/AO/DI/DO/通訊功能）。
- 使用通訊模組可支援 Modbus TCP/RTU 通訊（Master/Slave）。
- 使用光纖可遠距安裝，最遠可達 50 公裏。
- 單模組配定即可達到 SIL2，亦可選擇冗餘配定。
- 支援專用端子板、端子排及 FIO 專用電纜。
單一、簡單的 SIL2 解決方案
Yokogawa 設計師採用最先進的電子設計技術與元件封裝，將安全控制器電路縮小化。每個 ProSafe-RS Lite 的處理器、輸入模組與輸出模組皆具備雙重架構，單張模組即可提供 SIL2 級保護。這種架構簡單易懂，設計、安裝與維護皆方便。完整的安全防護，現在只需一個盒子即可。
可插入式擴充
若需要更高的系統可用性與故障容忍度，ProSafe-RS Lite 可透過簡單插入額外模組，配定成雙重冗餘，同時維持 SIL2 級安全。因為 ProSafe-RS Lite 的 I/O 與處理功能具備模組化，可精準將冗餘應用於需要的模組——輸入、輸出或處理器——提供前所未有的安全與經濟兼顧方案。這種彈性允許任意組合的雙重冗餘，例如單一輸入搭配冗餘輸出，或冗餘輸入搭配單一輸出。
多功能模組化冗餘（VMR）
ProSafe-RS Lite 透過靈活選擇冗餘的 CPU 與 I/O 模組，提供 SIL2 應用所需的高可用性。冗餘可精準應用於特定的輸入、輸出或處理器模組，而非整個系統或機架級別，依據回路所需 SIL 等級或現場裝定可靠性而定。這是因為 ProSafe-RS Lite 的 I/O 與處理功能具有延伸至功能層級的模組化特性。
即使發生內部故障，安全功能仍然維持，降低過程中誤動作的可能性。
我們將這種彈性插入式擴充稱為「VMR / 多功能模組化冗餘™」。

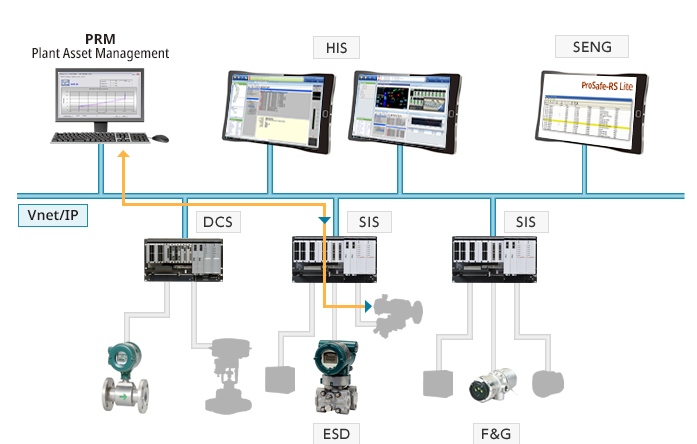

部分行程測試（PST）
在正常情況下，與安全儀表系統（SIS）整合的閥門不會啟動（只有當 SIS 在偵測到過程異常後啟動停機程序時才會動作）。因此，需要定期對閥門進行測試，以確保其運作正常，並在需要時能正確反應。
這種定期檢查稱為「證明測試（proof test）」，通常涉及完整行程測試（完全關閉閥門）。當工廠運行中時，通常需要昂貴的旁路安裝來進行證明測試。如果無法安裝旁路，唯一的選擇就是停機進行測試。因此，閥門的證明測試通常每幾年才進行一次。
部分行程測試（PST）則是完整行程測試的替代方法，其原理是略微關閉閥門以診斷問題。PST 可在不中斷過程的情況下進行，並且可以從控制室等位定遠端操作。
透過執行 PST，工廠業主可以大幅降低維護成本。由於閥門檢查頻率比完整行程測試更高，也可帶來可靠性提升等顯著效益。
注意：PST 雖無法取代完整行程測試，但可在不降低安全等級的前提下延長證明測試間隔。
符合認證
- TÜV SIL2
- ISASecure CSA 1.0.0 Level 1 *4
*4：符合控制裝定安全的國際標準 IEC 62443-4-2 與 IEC 62443-4-1。
點此查看 ISASecure 認證詳情
符合標準
ProSafe-RS 系統硬體符合以下標準。請僅在工業環境中使用 ProSafe-RS 系統。
可程式邏輯控制器 (PLC)
- IEC 61131-2
功能安全
- IEC 61508、IEC 61511-1、IEC 62061
應用
- EN 54-2、EN 298、EN 50156-1、NFPA85、NFPA86、NFPA72
安全性
- CSA
- CE 標誌
- EAC 標誌
- 摩洛哥合規標誌
- UKCA 標誌
電磁相容 (EMC) 標準
- CE 標誌 EMC 指令
- RCM
- KC 標誌
- EAC 標誌
- 功能安全
- 摩洛哥合規標誌
- UKCA 標誌
危險場所設備
- FM 非火花型 (Non-Incendive)
- ATEX Ex “ec”
- IECEx Ex “ec”
- ECAS-Ex “ec”
- UKEX-Ex “ec”
船用標準
- 美國船級社 (ABS)
- 法國船級社 (BV)
- 英國勞氏船級社 (Lloyd’s Register)
- 挪威船級社 (DNV)
參考
- Reinstrumentation project at HDPE plant replaced legacy pneumatic instruments and PLCs with integrated CENTUM CS 3000 PCS and ProSafe-RS SIS.
- HART field devices can be monitored from the central control room with the plant resource manager (PRM) package, enabling a more predictive and proactive maintenance approach that reduces total cost of ownership.
