UT55A/UT52A de nível médio

Os controladores de temperatura UT55A e UT52A empregam um visor LCD colorido grande de 14 segmentos de fácil leitura, juntamente com teclas de navegação, o que aumenta consideravelmente os recursos de monitoramento e operação. Uma função de sequência ladder está incluída como padrão. A pequena profundidade do controlador ajuda a economizar espaço no painel de instrumentos. O UT55A/UT52A também é compatível com redes abertas, como a comunicação Ethernet.

UT55A e UT52ARecursos do controlador de temperatura

  • Até 4 entradas analógicas disponíveis
  • 3 terminais comuns independentes de alarme disponíveis como padrão
  • Programas de sequência ladder podem ser criados
  • Operação simples
  • Até 18 DOs (combinações disponíveis)
  • Manual de operação em vários idiomas (japonês, inglês, alemão, francês, espanhol, chinês e coreano) disponível. Especifique o idioma desejado ao fazer o pedido.
  • Modelo de código detalhado disponível para personalizar as especificações mais adequadas para você.

> Important notice: UTAdvanced UT52A, UP35A parts of Suffix code

Detalhes

Controle avançado

8 modos de controle integrados

O modo de controle permite configurar facilmente as definições e fazer alterações nos parâmetros.

  • Controle de loop único
  • Controle de loop primário em cascata
  • Controle de loop secundário em cascata
  • Controle em cascata
  • Controle de loop para backup
  • Controle de loop com comutação PV
  • Controle de loop com seletor automático de PV
  • Controle com função PV-hold

8 modos de controle integrados

8 tipos de controle incorporados

  • Controle PID
  • Controle ON/OFF (1 ponto de histerese)
  • Controle ON/OFF (2 pontos de histerese)
  • Controle de duas posições e dois níveis
  • Controle de aquecimento/resfriamento
  • Amostra de controle PI
  • Controle PID em lote
  • Controle de avanço

8 tipos de controle incorporados

Para saber a correspondência entre o modo de controle acima e os tipos de controle de cada modelo, consulte as especificações de cada modelo.

Controle de sequência ladder

Com o controle de sequência ladder integrado, a gama de aplicações aumenta consideravelmente. Esse recurso é padrão em todos os controladores UTAdvanced (exceto o UM33A). A função de controle de sequência ladder pode substituir um pequeno PLC exigido pela aplicação. O controle de sequência e o controle PID podem ser executados simultaneamente.

  • Monitoramento e controle de máquinas externas
    Por exemplo: Lâmpadas, interruptores, temporizadores
  • Resolva facilmente a funcionalidade lógica de entrada/saída digital.
    Número de tipos de comandos básicos: 13
    Número de tipos de comandos de aplicativos: 73

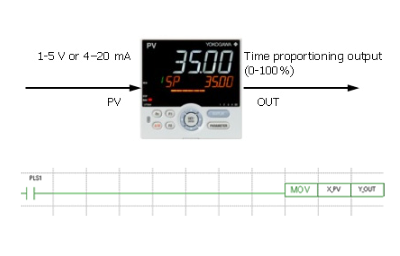

[Exemplo de instrução ladder]. [Exemplo de programação ladder].
programação de escadas

Exemplos de aplicativos do programa de sequência ladder

Os circuitos de controle de sequência de alarmes podem ser reduzidos
O programa de sequência ladder é incorporado ao UTAdvanced como padrão. A função de sequência ladder permite monitorar e controlar dispositivos periféricos, como relés, possibilitando, assim, a redução de custos.

[Convencional]
A ação do alarme foi criada por um circuito de controle de sequência (relé, temporizador, etc.) fora do controlador.

seta [UTAdvanced]
A ação de alarme é criada pelo programa de sequência de escada dentro do UTAdvanced, o que possibilita a redução de custos.

Os circuitos de controle de sequência de alarmes podem ser reduzidos

Exemplo: Anunciador de alarme

A carga do sistema host é reduzida

[Convencional]
Ação
Vários tipos de dados analógicos foram capturados no sistema host (PLC, etc.) e calculados, e os resultados foram processados pelo controlador de campo para controle por meio de um comando.

[UTAdvanced]
Mérito
O UTAdvanced com até 4 entradas analógicas* permite que vários tipos de dados analógicos sejam capturados diretamente no controlador e calculados pelo programa ladder, reduzindo assim a carga de construção do sistema do host. Ação: Vários tipos de dados analógicos foram capturados no sistema host (PLC, etc.) e calculados, e os resultados foram processados pelo controlador de campo para controle por meio de um comando.
* No caso do UT55A


A carga do sistema host é reduzida

Entrada/Saída Universal
Selecione os tipos de entrada e saída por meio da configuração

Entrada universal

Selecione entre TC, RTD, tensão mV/DC e corrente CC.
(Entrada de corrente CC: não é necessário resistor de derivação)

Entrada universalO tipo e a faixa de entrada podem ser selecionados pelo usuário por meio do painel frontal ou do software de configuração de parâmetros do LL50A.

  • ±0,1% Precisão da indicação.
  • Conecte até dois transmissores de 2 fios simultaneamente.

Todos os instrumentos têm uma fonte de alimentação de loop de 15 V (15 V LPS) para um transmissor. Além disso, um LPS de 24 V também está disponível simultaneamente para alguns instrumentos como função opcional.

Entrada universal

Saída universal

Selecionável pelo usuário para saídas de relé, pulso de tensão e corrente.

  • Saída de relé: Controle ON/OFF, controle PID proporcional ao tempo
  • Saída de pulso de tensão: controle PID proporcional ao tempo
  • Saída de corrente: controle PID contínuo

O controle de aquecimento/resfriamento tem dois conjuntos de saídas universais.

  • Estão disponíveis quaisquer combinações de saídas de relé, pulso e corrente.

Acione uma válvula de controle motorizada usando o PID proporcional à posição.

  • A função de controle PID proporcional à posição tem dois conjuntos de saídas de relé para rotação direta/reversa da válvula de controle motorizada.
  • A entrada de fio deslizante para realimentar a posição da válvula também está disponível.

Função de sintonia automática (AT)

As seguintes condições podem ser definidas para aumentar a precisão do cálculo das constantes PID usando AT .

  1. Dois tipos de algoritmos para calcular as constantes PID estão disponíveis para seleção.
    Normal: constante PID de crescimento rápido
    Estável: constante PID de crescimento lento
  2. Os limites de saída alto e baixo podem ser definidos individualmente para os valores de saída de controle durante o tempo de execução do AT.

Lógica Fuzzy

A função SUPER suprime a ultrapassagem

A função SUPER, comprovada em campo, utiliza a experiência integrada do operador e a teoria difusa para oferecer controle preciso e suprimir a ultrapassagem.

A função SUPER suprime a ultrapassagem


A função SUPER2 suprime a caça

A nova função SUPER2 utiliza uma experiência integrada do operador e uma moderna teoria de controle para proporcionar um controle preciso e suprimir a caça.

A função SUPER2 suprime a caça

Software de configuração de parâmetros do LL50A

Função de configuração de parâmetros/criação de padrão de programa

Os parâmetros que determinam as funções do controlador podem ser facilmente definidos: tipo de modelo de controlador, modo de controlador (controle de loop único, controle em cascata, controle de loop com comutação PV etc.), funções universais de entrada/saída, parâmetros de configuração e outros. Também permite que você crie padrões de programa.

Funções de configuração de parâmetros

Função de sintonia

Usado para ajustar os parâmetros PID de um controlador. Exibe o valor de entrada medido, o ponto de ajuste de destino e o valor de saída de controle como um gráfico de tendência na tela de um computador pessoal, permitindo a modificação dos parâmetros PID, a troca AUTO/MAN, a modificação da saída de controle na operação manual etc.

Função de sintonia

Funções do Ladder Building

Os programas de sequência ladder podem ser criados e os programas ladder podem ser monitorados.

Funções do Ladder Building

Função de criação de perfil de rede

Pode ser usado para criar uma folha de dados de dispositivo eletrônico para a Open Network.

Via cabo USB alimentado por barramento

É possível definir os parâmetros e o programa ladder enquanto não houver fonte de alimentação para o controlador.

Via cabo USB alimentado por barramento

Via conector de comunicação Ethernet

Via conector de comunicação Ethernet

Por meio de um adaptador dedicado

Por meio de um adaptador dedicadoPode ser usado enquanto estiver conectado ao painel de controle.

  • Controladores de temperatura aplicáveis: UT75A, UT55A/UT52A, UT35A/UT32A, UP55A/UP35A/UP32A, UM33A

Via terminais de comunicação RS-485

Via terminais de comunicação RS-485

Simplicidade

Tela LCD colorida ativa, brilhante e fácil de ler

Tela LCD colorida ativa, brilhante e fácil de ler

Tela LCD colorida versátil

Tela LCD colorida versátil



Exibição ideal

Exibição idealOs menus e o layout do controlador são ajustados de acordo com o nível (EASY, STD, PRO) de informações exigidas pelo usuário. Se for necessário um controle simples de temperatura ou nível, selecione a configuração fácil. Aplicativos muito sofisticados não são problema para o UTAdvanced. Basta selecionar a configuração PRO e usar a funcionalidade adicional mostrada nesse modo. Os aplicativos avançados podem ser programados na configuração PRO e, em seguida, alterados de volta para a configuração fácil para bloquear as funções não exigidas pelos operadores.

Tela LCD colorida ativa

Com o display colorido Active da Yokogawa, você pode saber instantaneamente, em um relance, o status do seu processo.
Status do alarme: A tela colorida ativa muda de branco (normal) para vermelho (alarme).
Status do desvio: A cor muda com base em um desvio de PV do SP.
Cor definida pelo usuário: escolha entre exibição em branco ou vermelho para leituras constantes.

Tela LCD colorida ativa

Design compacto

A profundidade de 65 mm do controlador reduz as restrições do local de instalação.

Design compacto

Mapa de operação fácil, guia de navegação e teclas de navegação

As teclas de navegação são um método intuitivo para navegar pelos menus de configuração do controlador e definir seus vários menus. As setas de navegação informam até mesmo qual botão deve ser pressionado em seguida.

Mapa de operação fácil, guia de navegação e teclas de navegação

Teclas de função programáveis

Teclas de função programáveisÉ fácil atribuir funções usadas com frequência, como a chave de modo de operação, Run/Stop, seleção de padrão de programa, Remote/Local, liberação de trava de alarme e exibição de parâmetro PID. A função de uma chave externa também pode ser atribuída à tecla do painel frontal em conjunto com um programa de sequência ladder.

Rolagem de texto

Rolagem de texto


O UTAdvanced é equipado com um recurso de texto de rolagem que lista completamente o parâmetro que está sendo modificado. Não é preciso adivinhar o parâmetro que está sendo visualizado. É possível desativar a função de rolagem de texto.

Suporte a vários idiomas

Suporte a vários idiomas

O UTAdvanced é fluente em vários idiomas: inglês, espanhol, francês e alemão. O uso do UTAdvanced por operadores de idiomas locais não é um obstáculo.

Valores padrão configuráveis pelo usuário

Valores padrão configuráveis pelo usuárioOs valores dos parâmetros (SP, P, I, D, ALM1, etc.) configurados pelo usuário podem ser armazenados no controlador como valores padrão. Mesmo que um valor definido de parâmetro seja acidentalmente alterado, ele pode ser restaurado ao valor original com uma simples operação.

Agora disponível em duas cores (branco ou preto)

Agora você pode escolher uma cor que combine com sua área de trabalho: branco (cinza claro) ou preto (cinza carvão claro).

Modelos UT55A/UT52A Branco e Preto

Configuração de parâmetros

O software de configuração de parâmetros LL50A (vendido separadamente) permite a configuração fácil dos parâmetros.

Configuração de parâmetros

Função de mensagem

Usando a função de mensagem e ligando/desligando a entrada de contato, a mensagem registrada previamente pode ser exibida no visor fotovoltaico por interrupção. A mensagem é registrada usando o software de configuração de parâmetros LL50A. As mensagens são limitadas a 20 caracteres alfanuméricos. Podem ser registradas no máximo quatro mensagens.

Função de mensagem

Função de configuração rápida

Os parâmetros mínimos necessários para a operação podem ser definidos.

Função de segurança

A função de senha pode evitar alterações inadvertidas nas configurações dos parâmetros. Se uma senha for definida, ela será exigida ao passar para a tela de configuração do parâmetro de configuração. Quando a senha for verificada, poderá ser alterada para o visor de configuração do parâmetro de configuração.

Trabalho em rede

Funções de comunicação

Uma conexão de rede simples e fácil é fornecida!
Uma função integrada no controlador elimina a necessidade de um conversor e simplifica a fiação.

Funções de comunicação

Modbus/TCP

Modbus TCP/IP, um protocolo que permite que o controlador se conecte a qualquer rede Ethernet e tenha a capacidade de trocar dados com os computadores ou dispositivos dessa rede.

  • Permite que os dispositivos de controle sejam integrados a um aplicativo de forma simples.
  • Funciona com qualquer software compatível com Modbus TCP/IP.
  • Suporte para os códigos de função Modbus 03, 06, 08 e 16.
  • A função de gateway permite que os dispositivos Modbus RS-485 se comuniquem via Ethernet.
  • Redução dos custos de mão de obra na fiação e na configuração de uma rede de comunicações.
  • Camada física: 10 BASE-T/100 BASE-TX
  • Número máximo de conexões: 2


Modbus / TCP

Modbus/RTU

Os dados do UTAdvanced (unidades escravas) podem ser exibidos e salvos no DXAdvanced usando a função Modbus RTU.
a função Modbus RTU.

Modbus / RTU

Rede aberta (PROFIBUS-DP, CC-Link, DeviceNet)

As redes abertas incorporadas fornecerão conexão direta com os PLCs.

  • Lê dados do UTAdvanced
  • Grava o valor da configuração do parâmetro no UTAdvanced

Exemplo:

PC-Link

Entre pares

O uso do programa de sequência ladder possibilita a troca de dados analógicos e dados de status entre o UTAdvanced com capacidade de comunicação.

Exemplo: Um UTAdvanced em que ocorre um erro de entrada envia um sinal a outro UTAdvanced para permitir que esse UTAdvanced mude para a operação MAN, colocando assim todo o sistema em um modo seguro. Nesse caso, o mecanismo de segurança pode ser incorporado ao UTAdvanced e não é necessário no sistema host.

Entre pares

Operação coordenada

Na operação coordenada, um único controlador de temperatura UTAdvanced é usado como controlador mestre e vários controladores UTAdvanced ou outros controladores de indicação digital UTAdvanced como controladores escravos.

Os controladores escravos são operados de acordo com as ações do controlador mestre.

Operação coordenada

PC-Link

Um protocolo usado para comunicação com um computador pessoal de uso geral ou com o módulo de link da série UTAdvanced e o módulo de comunicação serial do FA-M3R (controlador sem faixa).

PC-Link

Confiabilidade

Garantia confiável de 3 anos*1

3 anos de garantia

Com o respaldo da alta confiabilidade e qualidade que a Yokogawa cultivou ao longo de muitos anos.

Compatível com RoHS/WEEE

O UTAdvanced é ambientalmente seguro quando descartado.

Painel frontal à prova de poeira e gotejamento (NEMA4*2/IP66)

O UTAdvanced também pode ser usado para equipamentos de processamento de alimentos com painéis de controle laváveis.

Confiabilidade

  1. A garantia de 3 anos se estende por 36 meses após o envio de nossa fábrica.
  2. Apenas teste de mangueira.

Especificações

ITEM UT55A UT52A
Entrada PV Tipo de entrada 1 Entrada universal (TC, RTD, mV, V, mA)
Precisão da indicação ±0,1% de F.S.
Período de varredura de controle   50, 100, 200 mseg
Exibição de dados PV/SP   Tela LCD de 14 segmentos, 5 dígitos, gráfico de barras
Saídas de controle (MV) Tipo Relé, pulso de tensão, corrente
Algoritmo ON/OFF, PID (contínuo, proporcional ao tempo), aquecimento/resfriamento, proporcional à posição
Entradas digitais Número 3 (padrão) 9 (máximo) 3 (padrão) 5 (máximo)
Tipo Alteração do número SP, alteração do número PID, alteração A/M, etc.
Saídas digitais Número 3 (padrão) 18 (máximo) 3 (padrão) 5 (máximo)
Função PV alto, PV baixo, Dev alto, etc.
Entrada de corrente trans (opcional) Número 2
Retransmissão Número 1
Tipo PV, SP, OUT, etc
Entrada remota (aux.) (opcional) Número 1 ou 3 1
Tipo 1 a 5 V, etc
Apenas uma entrada pode ser alterada para entrada universal quando especificada a opção /DR
Fonte de alimentação de loop (LPS) (opcional) Número 1
Tensão 21,6 a 28,0 VCC
Comunicação (opcional) Número 1 ou 2 1
Tipo RS-485, Ethernet, PROFIBUS-DP, CC-Link, DeviceNet RS-485, CC-Link
Outras especificações Energia fornecimento 100 a 240 VCA (+10%, -15%) ou 24 VCA/CC (+10%, -15%) (opcional)
Energia consumo Máximo de 18 VA Máximo de 15 VA
Massa Máximo de 0,5 kg

Gráfico de comparação (UT75A/UT55A/UT52A/UT35A/UT32A)

  UT75A UT55A UT52A UT35A UT32A
Modelo UT75A UT55A UT52A UT35A UT32A
Tamanho 1/4 DIN
1/8 DIN
Profundidade da superfície do painel (mm) 65 65 65 65 65
Número de loops de controle Padrão (máximo) 1(2) 1 1 1 1
Período de varredura de controle (mseg) Escolha 50/100/200 Escolha 50/100/200 Escolha 50/100/200 200 200
Função de exibição Número de dígitos do display fotovoltaico 5 5 5 5 5
Função do visor fotovoltaico colorido ativo
Função de exibição de rolagem de guia
Função de exibição de mensagens
Exibição de gráfico de barras (Número) ✓(2) ✓(2) ✓(2) ✓(1) ✓(1)
Precisão da indicação de entrada PV (% do F.S.) 0.1 0.1 0.1 0.1 0.1
Tipo de entrada fotovoltaica TC
RTD (3 fios)
RTD (4 fios)
mV, V
mA
Número de entradas analógicas Padrão (máximo) 1(4) 1(4) 1(2) 1 1
Número de SPs (PIDs) Máximo 20(16) 8 8 4 4
Número de modos de controle Máximo 9 8 8 1 1
Número de tipos de controle Máximo 8 8 8 5 5
Saída de controle Tipo Saída de contato de relé, saída de pulso de tensão, saída de corrente
Algoritmo LIGADO/DESLIGADO
PID (Continuidade, Proporção de tempo)
Posição proporcional
Aquecimento/resfriamento
Número de saídas analógicas Padrão (máximo) 2(3) 2(3) 2(3) 2 2
Número de entradas digitais Padrão (máximo) 3(8) 3(9) 3(5) 2(7) 2(4)
Número de alarmes   8 8 8 4 4
Número de saídas digitais Padrão (máximo) 3(8) 3(18) 3(5) 3(8) 3(5)
Comunicação Comunicação RS-485 (máximo) ✓(2) ✓(2) ✓(1) ✓(1) ✓(1)
Comunicação Ethernet
Rede aberta (CC-Link/PROFIBUS-DP/DeviceNet)
Várias funções Função de configuração rápida
Função de saída de computação dividida
Função de extração de razão e raiz quadrada
Função SP remota
Função da fonte de alimentação de loop de 24 V CC
Função de alarme de ruptura do aquecedor
(Tipo padrão)

(Tipo padrão)

(Padrão
tipo ou
Aquecimento/
tipo de resfriamento)

(Padrão
tipo ou
Aquecimento/
tipo de resfriamento)
Função de sequência ladder (Número de etapas máximas) ✓(1000) ✓(500) ✓(500) ✓(300) ✓(300)
Outras especificações Energia Fornecimento AC100 V a 240 V
CA/CC 24 V
Nível de poeira e impermeabilidade do painel frontal NEMA4 *1 (IP66) NEMA4 *1 (IP66) NEMA4 *1 (IP66) NEMA4 *1 (IP66) NEMA4 *1 (IP66)
Ferramenta de configuração Via comunicação com o Light-loader
Via porta de manutenção
Comunicação
Via RS-485/Ethernet
comunicação
✓/✓ ✓/✓ ✓/- ✓/✓ ✓/-

A tabela acima inclui especificações apenas dos modelos padrão.
* 1: Somente teste de descida de mangueira.

Faixa de entrada

Tipo de entrada
TC K, J, T, B, S, R, N, E, L, U, W
PL-2, PR20-40, W97Re3-W75Re25
RTD JPt100, Pt100
Tensão CC 0,4 a 2,0 V, 1,0 a 5,0 V, 0,0 a 2,0 V, 0 a 10 V, -10 a 20 mV, 0 a 100 mV
Corrente CC 4 a 20 mA, 0 a 20 mA

Recursos

Overview:

A Mercian usa o Registrador sem papel DX200P, em conformidade com a Parte 11, em suas fábricas de produtos farmacêuticos.

Overview:

A Japan Steel Works, LTD., Muroran Plant usa a Estação de Controle e Medição CX2000, os controladores de programa da série UP e os controladores de indicação digital da série UT para a operação de seus fornos de tratamento térmico.

Industries:
Overview:

A Kyushu Mitsui Aluminium usa o UPM100 Energia Monitor para suas operações gerais de fábrica e o DX1000 Paperless Recorder para seus fornos de refino de alumínio de alta pureza.

Industries:
Overview:

O UT55A pode ser fornecido com até 8 saídas de alarme que podem controlar os ventiladores. O sequenciamento de ladder está integrado, permitindo que você use um temporizador ou outra função semelhante para configurar um atraso de tempo em cada saída.

Overview:

O controlador de indicação digital UTAdvanced vem de fábrica com a função de sequência ladder. A função de sequência ladder pode lidar com valores medidos e computados do controlador. Com essa função, o UTAdvanced converte as saídas de outros controladores, como o YS1500, em saídas de proporção de tempo.

Overview:

Os controladores de indicação digital UTAdvanced vêm de fábrica com funções de sequência ladder em programas ladder, alguns dos quais podem processar dados (valores medidos e computados). Este é um exemplo de aplicação desses programas ladder para criar uma estação de razão.

Overview:

Apresenta um sistema que usa comunicações Ethernet para adquirir valores medidos, valores-alvo e valores de saída de controle de um controlador instalado no local para um PLC em alta velocidade (dez unidades em um segundo).

Overview:

Às vezes, os dispositivos de carga são usados para avaliar (medir) o desempenho do DUT. Dependendo do parâmetro que está sendo avaliado, vários controladores podem ser empregados para controlar o desempenho do dispositivo de carga, mas também há ocasiões em que o dispositivo de carga usa apenas um atuador.

Overview:

O controlador de indicação digital UTAdvanced vem de fábrica com uma função de sequência em escada. Ao usar a função Ladder Sequence, você pode eliminar relés e outros periféricos para reduzir os custos.

Overview:

A função ladder do UTAdvanced pode ser usada para executar programas. Você também pode incorporar a "imersão de garantia" necessária para a têmpera e outros processos em peças metálicas.

Overview:

Nas fábricas dos fabricantes de alimentos e bebidas, há momentos em que o monitoramento e o registro dos equipamentos de produção são necessários dentro de salas limpas. Esta é uma introdução ao monitoramento e registro em salas limpas usando registradores sem papel.

Overview:

Os equipamentos de teste ambiental (salas) são essenciais para verificar a temperatura e a umidade do ambiente em testes de adequação ambiental para diversos produtos (refrigeradores, condicionadores de ar, automóveis etc.), e os controladores para esses equipamentos também são amplamente utilizados.

Overview:

O aprimoramento contínuo da tecnologia está em andamento no setor de papel e celulose para obter o melhor desempenho possível. O desempenho aprimorado da fábrica se traduz em melhoria da qualidade e redução de custos e, ao mesmo tempo, em uma operação da fábrica que respeita o meio ambiente.

Industries:
Normalmente, ele é configurado para que apenas o valor PV seja exibido, portanto, desligue os parâmetros de bloqueio de teclas (KLOC) U.PV, U.RSP, U.AI2 e U.AI4.
Ele pode ser especificado usando o tempo de amostragem do PI de amostragem (STM) e a largura do tempo de controle do PI de amostragem (SWD). Isso está nos parâmetros de ajuste dos parâmetros de operação.
Quando a entrada muda, o controlador rastreia o PV e suprime as mudanças repentinas na saída de controle (bumpless).
Sim, você pode usá-lo para entrada remota (analógica auxiliar) (RSP, AIN2, AIN4), saída de controle (OUT, OUT2), saída de transmissão (RET) e outras coisas, dependendo das configurações dos parâmetros.
Quero usar dois sistemas de comunicação.
(ns-faq-ut-2085-select)
Você pode instalar 1 sistema de Ethernet/CC-Link/DeviceNet/PROFIBUS-DP/RS-485 no UT75A, UT55A, UP55A, além de um sistema adicional de RS-485. Especifique-os ao fazer o pedido.
Sim. O protocolo de comunicação é o mesmo, mas observe a diferença abaixo. Você também pode instalar dois sistemas para uso com protocolos separados. A velocidade máxima da comunicação RS485 usando o segundo dígito do código de especificação é de 19,2 kbps. O UT5...
Verifique se a entrada no loop primário está normal. Se a entrada estiver anormal, a unidade não mudará para o modo cascata.
Veja a seguir os pesos dos principais modelos: UT55A-000-00-00 Aprox. 375 g UT55A-010-00-00 Aprox. 435 g UT52A-000-00-00 Aprox. 245 g UT52A-010-00-00 Aprox. 265 g UT55A-200-01-00 Aprox. 390 g UT55A-030-01-00 Aprox. 390 g ...
Primeiro, defina o controlador secundário para a operação AUTO (o CAS se apaga) e, em seguida, faça o ajuste automático desse controlador. Em seguida, coloque-o no estado em cascata (CAS acende) e ajuste automaticamente o controlador primário.
Se você não for usar os contatos de relé dos terminais OUT e OUT2 para saída de controle ou para alguma outra finalidade, poderá usar esses modelos. Modelo de aquecimento/resfriamento UT55A, modelo de 2 circuitos UT57A Para um controlador de programa, o modelo de aquecimento/resfriamento UP55A ...
Sim, usando os seguintes tipos de alarme. Alarme de limite superior de entrada analógica PV Alarme de limite inferior de entrada analógica PV Alarme de limite superior de entrada analógica RSP Alarme de limite inferior de entrada analógica RSP Alarme de limite superior de entrada analógica AIN2 Alarme de limite inferior de entrada analógica AIN2...
Isso é suportado no UT75A, UT55A, UT52A, UP55A e UM33A usando a função de linearizador de 10 segmentos.
Experimente a função de linha quebrada. Essa função vem com o UT52A, o UT55A, o UT75A, o UP55A e o UM33A.
Sim, o software de configuração UT75A + LL50A (vendido separadamente) pode lidar com isso.
Há três modelos: os controladores de indicação digital UT75A e UT55A e o controlador programável UP55A.
No controlador primário em cascata, se não houver informações sobre o SP secundário, quando você mudar de AUTO para cascata no controlador secundário em cascata, as configurações secundárias serão alteradas abruptamente e o controle será interrompido. Para evitar isso, envie com antecedência...
Se não for necessário usar a saída do relé de controle, é possível usá-la como uma saída de relé de alarme. Ao adicionar isso às 3 saídas de relé de alarme equipadas como padrão, você terá 4 saídas.
A chave de configuração Ethernet foi projetada para habilitar as configurações de parâmetros relacionados à Ethernet. Definir o parâmetro como ENTRY "1" ativa as configurações de paridade, endereço IP, máscara de sub-rede, gateway padrão e número da porta. Quando você define esse parâmetro como...
Isso significa que cada unidade pode ser acessada via Ethernet de até dois locais ao mesmo tempo.
Quanto à gravação individual de parâmetros via CC-Link, a alteração dos valores da área OUT constitui uma solicitação de gravação. No seu caso, como o valor da área OUT não foi alterado em relação ao valor anterior, o valor SP não é sobrescrito. Como solução, copie periodicamente o...
Use o perfil número 0. Você também pode usar o CCLink mesmo se excluir as atribuições de parâmetros do escravo Modbus 2 do perfil do usuário.
RUN/STOP é configurado para a entrada de contato DI2 por padrão e tem precedência sobre a comunicação. Defina S/R como OFF com DI.SL.
Referência OUT_L1 (monitoramento do processo → processar dados).
Se não estiver usando a saída de contato do relé para controle, você pode usá-la como um quarto alarme. Esse alarme seria do tipo de contato C, portanto, ao conectá-lo ao lado N.C. (normal close), você pode usá-lo como um terminal de alarme. Observe que, ao alterar a especificação básica...
É possível alterá-lo se ele estiver em um perfil de usuário (perfil nº 0). Para criar um perfil de usuário, use a ferramenta de perfil de rede do LL50A.
Sim, você pode usar a ferramenta de conversão de dados de parâmetros GREEN-UTAdvanced (disponível para download gratuito). Usando a ferramenta de configuração de parâmetros LL100/LL200, salve os parâmetros da série GREEN em um arquivo, converta-os usando a ferramenta de conversão e, em seguida, aplique a configuração...
Permite a comunicação com instrumentos da série UTAdvanced compatíveis com RS-485 via CC-Link. Permite a aquisição de dados de controladores downstream que não têm comunicação CC-Link e a gravação de parâmetros.
A saída está restrita a um limite inferior de 3,2 mA (-5%) e a um limite superior de 20,8 mA (105%), mas somente quando as configurações de escala de saída de transmissão RTH e RTL forem as mesmas da faixa de entrada PV.
Registros abertos para o número de estações proprietárias por unidade. Por exemplo, se houver 3 estações CC-Link Ver. 1 ocupadas, a área de bits ocupará 96 bits por estação e uma área de palavras de 12 palavras por estação. Se o dispositivo de atualização da palavra for...
Se uma saída de relé de controle (contato C) não for utilizada, é possível usá-la para alarmes.
Consulte o Manual do Usuário da Interface de Comunicação da Série UTAdvanced (RS-485, Ethernet).
Não, um instrumento da série UT100 não pode se conectar. Somente outros instrumentos da série UTAdvanced podem se conectar.
Os valores de configuração de alarme do local são transferidos.
Isso pode ser feito atribuindo uma tecla de função de usuário Fn, F1 ou F2* (no parâmetro de configuração KEY). * Dependendo do modelo (UT75A, UT55A, UT52A, UT35A, UT32A)
Se você conectar uma resistência shunt ao terminal de entrada do medidor do lado receptor, poderá inseri-la como tensão. Por exemplo, se você conectar uma resistência de derivação de 250 Ω à saída de 4-20 mA, ela será de 1-5 V. Faça o resistor, inclusive o t...
A banda proporcional P tem dados de até 1 casa decimal. Por outro lado, os dados de comunicação não têm ponto decimal. Se você quiser escrever 100,0% em P, envie 1000. Para tempo diferencial e integral, os dados não têm ponto decimal.
b.out indica uma queima na entrada de medição. Aparece quando a fiação da entrada de medição está desconectada. Verifique o sensor e a fiação.
Sim. Os dados no registro D número D2005 são o valor de abertura da válvula. Observe que, com um controlador proporcional de posição, D2006 é o valor computado do PID.
BR é a velocidade de comunicação do CC-Link. BPS é a velocidade de comunicação para a função de mestre Modbus (RS485).
Ao gravar parâmetros individuais via comunicação CC-Link, se os valores de dados a serem gravados não forem diferentes dos existentes, não ocorrerá substituição dos valores. Se o usuário gravar todos os parâmetros por endereço de comunicação individual e os valores forem...
Quando o sinalizador de gravação (RX1) está ligado, o próximo processo de gravação não pode prosseguir. Certifique-se de que o sinalizador de gravação (RX1) esteja desligado antes de executar um processo de gravação.
Se estiver fora da faixa de configuração do parâmetro, os dados não serão gravados.
Há suporte para o padrão "CC-Link IE"?
(ns-faq-ut-2182-spec)
Não. Somente os padrões CC-Link Ver. 1.1 ou 2.0 convencionais são compatíveis.
O autoajuste é realizado quando você coloca AT_L1 na área OUT em ON (= definido como 1). Certifique-se de que AT_L1 na área OUT seja desligado (= definido como 0) após o término do ajuste automático.
A própria comunicação está disponível no modo remoto ou local. A mudança para o modo remoto serve para substituir o r.SP de um dispositivo externo.
Sim. O software para conversão dos dados de parâmetros do controlador existente para uso com a série UTAdvanced está disponível para download gratuito. Ferramenta de conversão de GREEN para UTAdvanced *É necessário fazer login ...
Você pode usar a ferramenta de conversão. Você não precisa fazer nada depois de criá-la. As etapas são as seguintes: Realize a conversão em verde usando a ferramenta de conversão. Grave o arquivo convertido na unidade principal do UTA (com a opção CC-Link). ...
Use um gerador de corrente com uma função SINK (simulação de transmissor).
A tela fica em branco se você ligar a alimentação enquanto um cabo dedicado do LL50A estiver conectado à porta de manutenção. Tente remover o cabo e reiniciar o sistema.
Não são necessárias configurações de atribuição. A saída do alarme de quebra do aquecedor tem um terminal de saída dedicado.
Consulte o mapa de parâmetros de seu modelo específico. Mapas e listas de parâmetros da série UTAdvanced
Como exemplo, descrevemos como usar o relé de controle como saída de alarme 4 (desvio do limite inferior). 1. Configuração do parâmetro de configuração 1-1. Defina OT (Seleção do tipo de saída) como diferente de OT=00.03 ex) OT=00.02 (Cur...
No caso do alarme de limite inferior de diferença, o configuração de alarme é um valor negativo. Por exemplo, você precisa defini-lo como "-5°C".
É possível se comunicar com o FA-M3?
(ns-faq-ut-2021-connect)
Sim. Use um módulo de link UT para o FA-M3 e use comunicações de link de PC (RS-485) para a seleção do protocolo de comunicação do controlador de temperatura.
Não são necessárias alterações no programa para leitura de PV e OUT, gravação de SP e outros parâmetros básicos. Há registros e relés que suportam a série GREEN. Para obter detalhes, consulte o manual do usuário da interface de comunicação da série UTAdvanced (RS-485, Ethernet)...
Em geral, você deve criar programas no modo "user ladder". Se necessário, você pode reescrever as partes do ladder de entrada e do ladder de saída.
O registro DATA usa um número de ponto flutuante de 4 bytes e, portanto, exibe muitos dígitos. Tente usar os registros K ou P, pois eles lidam com dados inteiros de 2 bytes.
Posso usar a entrada analógica em cálculos?
(ns-faq-ut-2032-program)
Você pode usá-lo em programas ladder. No UT55A, você pode adquirir até 4 entradas analógicas.
Os parâmetros variáveis P01-P10 podem ser reescritos por meio de comunicação. Você precisará usar os parâmetros variáveis como constantes.
Posso desativar os programas ladder que usei?
(ns-faq-ut-2034-setting)
No LL50A, altere a função de sequência ladder dos dados do sistema de USE para DON'T USE. Se não estiver usando o LL50A, inicialize a unidade principal.
Posso detectar quando a energia está ligada?
(ns-faq-ut-2035-program)
Sim. Use o sinalizador PON no contato B.
Ele não iniciará enquanto a tela de dados do sistema ou de configuração de parâmetros estiver sendo exibida. Feche essas telas e reinicie.
Verifique a operação do programa no monitor de programa ladder LL50A.
Os comandos de comparação dos controladores de indicação digital (UT55A/UT52A/UT35A/UT32A) e dos controladores de programa (UP55A/UP35A) comparam números inteiros (arredondados para o decimal mais próximo). Se estiver fazendo comparações que incluam decimais, primeiro multiplique o valor necessário...
Para contatos que têm funções duplicadas, é necessário desativá-las no lado do parâmetro de configuração.
Consulte o documento abaixo. Ele é um exemplo de fiação e configurações para o controle de pH usando a função Quick Setup. Modelos afetados: Modelos UT52A/UT55A padrão (se houver 2 tipos de produtos químicos, selecione o modelo de aquecimento/resfriamento) Procedimento de configuração,...
Consulte o documento abaixo. Trata-se de um exemplo de fiação e configurações para o controle da temperatura do forno elétrico com um tiristor usando a função Quick Setup. Procedimento de configuração, "UTAdvanced Quick Setting (Controlling Furnace Temperature with...
Consulte o documento abaixo. Trata-se de um exemplo de fiação e configurações para o controle da temperatura do forno elétrico com relés de estado sólido usando a função Quick Setup. Procedimento de configuração, "UTAdvanced Quick Setting (Controlling Furnace Temperatu...
Consulte o documento abaixo. Ele é um exemplo de fiação e configurações para controlar o fluxo com inversores usando a função Quick Setup. Procedimento de configuração, "UTAdvanced Quick Setting (Controlling Flow with Inverters)" ...
Consulte o documento abaixo. Trata-se de um exemplo de fiação e configurações para o controle ON/OFF do nível do tanque usando a função Quick Setup. Procedimento de configuração, "UTAdvanced Quick Setting (Controlling Tank Level ON-OFF)" ...
Consulte o documento abaixo. Trata-se de um exemplo de fiação e configurações para o controle proporcional do nível do tanque usando a função Quick Setup. Procedimento de configuração, "UTAdvanced Quick Setting (Controlling Tank Level Proportion)" ...
Consulte o documento abaixo. Trata-se de um exemplo de fiação e configurações para o controle da pressão do tanque usando a função Quick Setup. Procedimento de configuração, "UTAdvanced Quick Setting (Controlando a pressão do tanque)" ...
Sim, se estiver usando um instrumento da série UTAdvanced com a opção de comunicação RS-485. Defina o protocolo RS-485 na unidade principal como 8 (MBRTU: Modbus RTU). O valor inicial é 8. Selecione RS-485 na tela de execução de comunicação do LL50A e faça a comunicação...
Se a configuração de exibição do LL50A não for PRO, alguns parâmetros não serão exibidos. Altere o parâmetro de exibição do LL50A da seguinte forma: Visor > Parâmetro > Nível de exibição > Profissional. O nível de exibição do LL50A deve ser definido separadamente para...
Você pode exibir e adquirir os valores PV, SP e OUT como dados de tendência. Os dados de tendência adquiridos podem ser salvos como um arquivo CSV.
Sim. Use o comando do programa ladder SCAL.
É 1/20000. Isso equivale a aproximadamente 14,5 bits.
Consulte o documento abaixo. Trata-se de um exemplo de fiação e configurações para o controle da temperatura do tanque usando a função Quick Setup. Procedimento de configuração, "UTAdvanced Quick Setting (Controlling Tank Temperature)" ...
Consulte o documento abaixo. Ele é um exemplo de fiação e configurações para o controle da temperatura do forno com uma válvula motorizada usando a função Quick Setup. Procedimento de configuração, "UTAdvanced Quick Setting (Controlling Furnace Temperature with a ...
Consulte o documento abaixo. Trata-se de um exemplo de fiação e configurações para controlar a temperatura do trocador de calor usando a função Quick Setup. Procedimento de configuração, "UTAdvanced Quick Setting (Controlling Heat Exchange Temperature)" ...
Sim. A função de aumento da rampa de SP (UPR)/redução da rampa de SP (DNR) suporta a alteração do valor de SP com os botões do painel frontal do UT55A ou remotamente.
Se você registrar os parâmetros A1 e A2 (para definir os alarmes 1 e 2) na tela de seleção, poderá exibir as configurações dos alarmes 1 e 2 simplesmente pressionando a tecla DISPLAY repetidamente. Defina os parâmetros da tela de seleção CS1 e CS2 como "2504" e...
Sim, o sinal de saída pode ser invertido. No menu OUT do parâmetro de configuração, defina o parâmetro OU.A como "20-4".
Consulte um guia de operação. Os guias de operação do controlador estão disponíveis para modelos padrão e detalhados. (Ex.: UT55A-000-01-00 é um modelo padrão, e UT55A-NNN-01-AN é um modelo detalhado). Observe que você pode consultar o manual do usuário para qualquer ...
Se OVER for exibido, o valor PV será 105% da faixa de medição. A saída de controle será o resultado calculado usando esse valor PV. Em um -OVER, o valor PV é calculado como -5% da faixa de medição.
A operação do controlador pode estar definida como START/MAN. Verifique o indicador de operação do controlador no painel frontal.
Pode haver interrupção em uma linha. Verifique a fiação de entrada e os sensores. Se a entrada for restaurada, B.OUT será apagado automaticamente.
Sim, usando a polarização de entrada PV (parâmetro BS).
(1) Verifique a fiação: No modo MAN, defina o visor OUT. Use as teclas UP e DOWN para confirmar a operação do válvula de retenção e a alteração do valor OUT. A tecla UP opera o relé lateral de rotação normal e a tecla DOWN opera o relé de rotação reversa...
A tampa do terminal está incluída?
(ns-faq-ut-2088-select)
O UT52A, o UT55A, o UP55A e o UT75A vêm de fábrica com tampas de terminais. Para o UT32A, UT35A, UP35A, UP32A e UM33A, especifique a opção /CV ao fazer o pedido em 31 de maio de 2015 ou após essa data. Elas também são vendidas separadamente. Modelos: UTAP001UT75A, UT55A, UT35A, UP55A...
Nesse caso, 20 mA é o valor mínimo da entrada PV e 4 mA é o máximo. No menu PV do parâmetro de configuração, defina RH=4,00 e RL=20,00 (os valores máximo e mínimo da faixa de entrada). Para a escala de entrada PV máxima, mínima e casa decimal, defina SH=0, SL=-10...
De acordo com a lei de medição, no Japão só é possível usar °C. Para clientes que precisam de produtos com especificação internacional que possam exibir Fahrenheit para incorporação em um dispositivo exportado para fora do Japão, entre em contato com o seu revendedor ou representante Yokogawa. ...
Os números verdes na parte superior esquerda do visor SP são os números SP. Se você registrar os números PID na tela de seleção, poderá exibi-los na área de exibição SP (em laranja). Registre PIDN_L1_1 em Parâmetros de configuração > CSEL > CS1. ...
Temos o UT52A/UT32A/UP32A na série UTAdvanced. Para um indicador com alarmes, temos o UM33A de tamanho 96 x 48.
If so, change it to something other than that. Is the STOP lamp lit? --> Start operation (RUN). Is the MAN lamp lit? --> Set it to AUTO.   ...-->Verifique o seguinte. O tipo de controle (CNT) é ON/OFF ou controle de 2 posições e 2 estágios? A lâmpada STOP está acesa? --> Inicie a operação (RUN). A lâmpada MAN está acesa? --> Ajuste-a para AUTO. ...
Verifique o modo de operação e o protocolo de comunicação. Se o modo de operação for remoto (luzes REM) e estiver definido como coordenado (PSL=CO-S), ocorrerá um erro se não houver fiação.
As especificações de pulso de tensão do UT são: Tensão de ativação 12 VCC ou mais; resistência de carga 600 Ω ou mais; tensão de ativação 0,1 VCC ou menos. Por exemplo, no caso do Omron G3PH (tensão de operação DC4-30 V, corrente de entrada de 5 mA ou menos), até 4 pulsos de...
Você pode alternar a saída em cerca de ±0,25% da faixa de entrada em relação ao ponto de ajuste.
No momento do envio da fábrica, o visor do PID é atribuído à tecla Fn no painel frontal do UT. Se você pressionar a tecla Fn, será exibido o P (banda proporcional) usado no momento. Você pode pressionar a tecla de seta PARA BAIXO para verificar outros itens.
Experimente a função de supressão de ultrapassagem (superfunção). Ative a SC: Operação parameter > TUNE > SC
O comum para todas as saídas de relé de alarme da série GREEN é compartilhado. Na série UTAdvanced, cada saída de relé de alarme tem seu próprio comum. Se for usada da mesma forma, use fiação externa para conectar o comum ao comum.
Pelas configurações padrão de fábrica, o número do PID está vinculado ao número do SP. Você pode alterar a configuração com o parâmetro de seleção do PID da zona (parâmetro de configuração CTL > ZON).
Pela configuração padrão de fábrica, a função de alarme ainda funciona quando a operação é interrompida (STOP). Você pode alterar a configuração usando o parâmetro do modo de alarme (parâmetro de operação ALRM > AMD).
O que é a função de espera do alarme?
(ns-faq-ut-2111-spec)
O modo de espera significa que, mesmo quando ocorre uma condição de alarme, ela é ignorada e o alarme permanece desligado até que a condição de alarme termine. Quando o sinal entra em uma região sem alarme, o modo de espera é encerrado. O modo de espera funciona nas seguintes situações. Ao ligar o ...
Elas são definidas com as mesmas quantidades industriais que as unidades de entrada.
Sim, como uma porcentagem do intervalo de entrada PV ou do intervalo de saída.
Em caso de erros de comunicação, o ponto decimal do lado esquerdo do símbolo exibido na unidade principal pisca. Se os indicadores SD ou RD acenderem nos dispositivos upstream, verifique se ambos estão piscando.
Você pode especificar grupos de parâmetros PID para cada número SP. Cada grupo de parâmetros PID inclui PID, limitador de saída, histerese e outros itens.
Para controladores, o tempo mínimo de retenção da detecção de status é o intervalo de controle + 50 ms. Além disso, para a indicação de alarmes, é o intervalo de amostragem de entrada + 50 ms.
É um PID proporcional ao tempo. Isso significa que, além da saída de relé, ele pode suportar TRIAC e saída de tensão. Com a saída proporcional ao tempo, o resultado do cálculo do controle é emitido usando a largura de pulso de um sinal ON/OFF proporcional ao tempo. ...
A série UTAdvanced não é um escopo padrão CCC. Como ela adquiriu o padrão GB, pode ser usada na China.
Isso pode ser feito com as configurações do modo de alarme AMD (no parâmetro de operação ALRM). 0: Alarme sempre ativo 1: Alarme não ativo durante a parada de operação 2: Alarme não ativo durante a parada de operação ou operação manual
Defina os tipos de alarme AL1-4 ou 8 (parâmetro de operação ALRM) como 0,0,0,00.
Sim, defina o parâmetro AL1.S (Seleção de função AL1) como 4529.
Use um relé que suporte correntes mínimas. A corrente mínima de ativação de uma entrada de contato (DI) é de aproximadamente 1 mA.
Ao desligar a chave do limitador de saída OLMT, o limitador de saída é desativado durante a operação manual.
Verifique se a lâmpada MAN está acesa. Se estiver, a saída de controle não será alterada. Pressione a tecla A/M para mudar para AUTO.
Experimente a função de rastreamento PV (PVT=ON). Essa função é útil para evitar mudanças repentinas no valor PV. Quando a operação é iniciada, o PVT começa fazendo a correspondência entre SP e PV e, em seguida, usa uma função de inclinação de SP (TMU, UPR, DNR) para retornar gradualmente SP ao valor...
Verifique a configuração do tempo de ciclo (CT). Para a saída de tensão, tente uma configuração de tempo de ciclo de cerca de 1 a 5 segundos.
É exibido quando o modo de operação do controlador é RUN e MAN.
Escolha a comunicação do link do PC (verificação de soma ativada ou nenhuma). Consulte também o catálogo e o manual do usuário do Mitsubishi Touch Panel GOT.
Realize o ajuste com esses valores de referência: P=150 a 200, I=10 a 20, D=OFF.
Realize o ajuste com esses valores de referência: P=150 a 200, I=10 a 20, D=OFF.
Experimente o controle proporcional. Faça o ajuste com estes valores de referência: P=10%, I=OFF.D=OFF, MR=0%.
Sim. Defina o seguinte: IN=1-5V, RH=1.000, RL=5.000, SDP=2, SH=0.00, SL=-10.00.
De acordo com as configurações de parâmetros de fábrica, a lâmpada EV no UT e no UM é atribuída a alarmes e pode acender dependendo da entrada medida (PV) e dos valores de configuração. Configure as definições da lâmpada EV e do tipo de alarme de acordo com suas condições de operação.
No seu programa ladder, use o registro variável P01 e outros, e escreva o valor P01 por meio de comunicação. Em seguida, faça um MOV dos dados de P01 para o valor de entrada de rastreamento (TRK_CTL).
"b.out" no display PV indica uma interrupção na entrada. Verifique se o sinal do sensor está sendo transmitido. Além disso, para restringir a causa, você pode causar um curto-circuito no terminal de entrada do próprio UT e, em seguida, se a entrada do UT estiver normal...
Em DC24 V: Aproximadamente 17 A, 1,5 ms Em AC100 V: Aproximadamente 4,5 A, 3 ms Em AC240 V: Aproximadamente 11 A, 3 ms
De acordo com as especificações, a precisão do tipo K a 0 °C ou mais é de ±0,1% ±1 dígito. A faixa de medição, nesse caso, é a do tipo de entrada selecionado, -270,0 a 1000,0. Você pode calcular a precisão da seguinte forma. ±0,1% de 127...
Use o software de configuração de parâmetros LL50A, vendido separadamente.
É de aproximadamente 0,16 mA.
Verifique a trava da chave. Se você vir o visor R.SP, no modo remoto (REM), isso significa que o SP está sendo definido por um dispositivo externo (upstream, etc.) e não pode ser alterado.
Sim. Os registros de leitura serão a saída de controle D7621 (OUT_OUT) e a saída de transmissão D7624 (OUT_RET). Observe que esses registros são para dados de -1500 a 31500 (equivalente a -5,0% a 105%).
Sim. Os dados serão -1500-31500. Para a saída do terminal OUT, D7621(OUT_OUT) Para a saída do terminal RET, D7624(RET_RET) Para a saída do terminal OUT2, D7623(OUT_OUT2L)
Sim, usando a função de mensagem. Essa função atribui mensagens que foram registradas antecipadamente à seção de exibição do valor PV e as exibe com base nos estados ON/OFF da entrada de contato. Exemplo de configuração: MG1 = 4353
Essa função opera durante o controle P e PD (quando o tempo integral I = OFF). O valor de reset manual é o valor de saída quando PV=SP.
P: Estou conectando um UT com comunicação CC-Link a outro UT downstream por meio de comunicação RS485 (função Modbus master). No entanto, o terminal de comunicação RS485 do UT com comunicação CC-Link é um sistema de 2 fios, e o do outro UT é um sistema de 2 fios.
Faça com que a UP seja a estação pai de duas estações filhas da UT e execute a comunicação coordenada.
Sim. Defina o parâmetro DR (comutação de operação direta/reversa) do item PID como DIR (operação direta).
Ao ligar a energia, ele é exibido na tela de autodiagnóstico que aparece por alguns segundos. O número de 3 dígitos na seção do visor SP é o código de sufixo básico. (Ex.) Para o UT55A-210-01-00, aparece o número "210". ...
Você pode fazer isso com o sistema de teclas SET/ENT. Defina MAN.T como ST.ET.
Selecione o tipo que mais se aproxima da faixa de temperatura que você está usando.
Não é possível aplicar uma tensão externa. É possível conectar um contato sem tensão ou um contato de transistor.
Para a saída analógica dos resultados calculados para o terminal OUT, defina o tipo de seleção de saída OT como 00.00 e o tipo de saída de transmissão 01RS como OUT1.
Para a saída analógica dos resultados calculados para o terminal RET, defina o tipo de saída de transmissão RTS como OUT1.
Para a saída analógica dos resultados calculados para o terminal OUT2, defina os dois primeiros dígitos do tipo de seleção de saída OT como 00 e o tipo de saída de transmissão 02RS como OUT1.
Você pode fazer isso com a função de transmissão do padrão 2. Com a função de transmissão do padrão de programa 2, é possível criar e transmitir padrões de programa ao mesmo tempo, além dos padrões de programa usados no controle.
65 mm. Para obter detalhes, consulte as especificações de cada modelo.
Sim. Atribua um relé I ao parâmetro DO.
Sim, usando a comutação PID. Geralmente, você define o controle de aquecimento como ação reversa e o controle de resfriamento como ação direta.
Sim, desde que a resistência total da entrada e da fiação dos instrumentos conectados seja de 600 Ω ou menos.
Sim. Defina a relação remota (RT) ou a polarização de entrada remota (RBS).
Vocês vendem tampas de terminais?
(ns-faq-ut-2233-other)
Sim. Modelo: UTAP001 Suporta: UT75A, UT55A, UT35A, UP55A, UT35A Modelo: UTAP002 Suporta: UT52A, UT32A, UP32A, UM33A
Não com configurações de parâmetros, mas você pode fazer isso com um programa ladder.
Não com configurações de parâmetros, mas você pode fazer isso com um programa ladder.
Não, use um contato por entrada. Se você conectar várias entradas, quando desligar o UT, a impedância diminuirá e poderá ocorrer uma operação incorreta.
Não, ele só vem na cor branca.
CT recomendado: U-RD CTL-6-S-H: Relação de CT 800, faixa de corrente mensurável: 0,1-80,0 Arms CTL-12L-30: Relação de CT 3000, faixa de corrente mensurável: 0,1-180,0 braços
Desligue o símbolo do parâmetro U.PID no menu KLOC do parâmetro de configuração.
Para uma falha de energia de aproximadamente 5 segundos ou mais, você pode fazer isso com a configuração do modo de reinicialização R.MD. Em falhas de energia com menos de aproximadamente 5 segundos, a operação de controle anterior à falha de energia continua. ...
Você pode usar isso com os códigos de sufixo /LP, /L1, /LCH, /L4 e /LC4. Para a fiação em um transmissor de 2 fios, o controlador é equipado com uma fonte de alimentação de sensor isolada (21,6 a 28,0 VCC). ...
Você pode fazer download desses itens no site de membros Portal do Parceiro *É necessário fazer login. É necessário registrar-se (gratuitamente) para usar o site Portal do Parceiro.
A função de saída de computação dividida é útil para o controle coordenado de várias unidades operacionais que executam ações como a alternância entre água quente e fria. As características da saída de computação dividida são V e paralela.
O controle PI de amostra realiza o controle PI por um determinado tempo e, em seguida, realiza uma saída intermitente para manter a saída de controle por um determinado tempo. Esse controle é útil para processos com longos tempos mortos, em que os resultados da saída de controle não são q...
Os controladores de indicação UT55A, UT52A e UT75A. Para controladores de programa, está disponível o UP55A. Consulte o Localizador de produtos ou as especificações de produtos individuais. ...
Experimente estas etapas. Não é necessário criar novos dados. Use a ferramenta de conversão. Grave o arquivo convertido na unidade principal do UTA (com a opção CC-Link). Faça um "upload all" da unidade principal. Configure manualmente apenas o CC-...
Sim. Você precisa selecionar comunicações CC-Link no código de especificação básica, portanto, verifique o modelo.
A série UTAdvanced pode inserir TC, RTD, sinal padrão, tensão CC e corrente CC. Para conhecer os tipos e as faixas de termopares e RTDs, consulte as especificações de entrada universal nas especificações gerais (GS) do produto específico. Visite a Biblioteca...
Sim, você pode usar um programa ladder da série UTAdvanced. Encaminhe os dados do PLC para o parâmetro variável P01 do UTAdvanced. Esses dados são usados para o valor PV no programa ladder. ...
Sim. Consulte "Modelos e códigos de sufixo" nas especificações gerais e especifique o código de sufixo da opção /DC. Visite a Biblioteca para pesquisar e fazer download das especificações gerais (GS). ...
UT75A: 20, UT55A/UT52A: 8, UT35A/UT32A: 4. Consulte o catálogo UTAdvanced, "Linha de produtos".
Para saber os tipos e as faixas de termopares, consulte "Especificações de entrada universal" nas especificações gerais (GS) do produto específico.
O controle proporcional de posição recebe um sinal de feedback de abertura da válvula e o exibe como valor de saída de controle (valor OUT). Portanto, se a válvula não estiver realmente funcionando, o valor de saída de controle não será alterado. Verifique se o sinal de feedback...
Na saída proporcional ao tempo, o resultado do cálculo do controle é emitido na forma de uma largura de pulso de sinal ligado/desligado proporcional ao tempo. A largura de pulso é calculada da seguinte forma, com o tempo de ciclo (ciclo de saída de controle) em 100%. A saída de controle pu...
Verifique se o modo de operação é STOP. Seja no modo AUTO ou MAN, somente a saída predefinida ocorre se estiver no status STOP.
Sim. Confirme se a tensão RMS (root mean square) da saída do UPS está dentro das especificações da faixa de tensão da fonte de alimentação do UTAdvanced.
O /LP é uma fonte de alimentação para sensores de 24 VCC. Para obter especificações, consulte as especificações gerais do instrumento específico.
Para fixar uma proporção pela metade, considere os ajustadores de proporção VJXS ou VJX7. (Para alterar a configuração de proporção, use o Handy Terminal.) Para alterar a configuração de proporção por meio de teclas, use a série UTAdvanced. Usando uma sequência ladder UTAdvanced, multiplique o valor PV por P...
Se o código do modelo ou do sufixo for alterado, o código do idioma do visor se tornará "-1". Para definir o código de idioma do visor como "-0", depois de converter os dados, faça o download dos parâmetros usando o software LL50A Parameter Setting em uma unidade cujo visor seja...
Consulte o capítulo 4, "Erro de conversão", em TI 05A03A01-02EN "GREEN to UTAdvanced Conversion Tool Operação Guide".
Não, você precisa comprar o LL50A com o cabo e o adaptador como um conjunto.
Por padrão de fábrica, a comutação STOP/RUN é atribuída à entrada de contato. Portanto, o parâmetro S.R. não é exibido. Para exibir o parâmetro, desative a função de comutação STOP/RUN que está atribuída à entrada de contato. Etapas: Mantenha pressionada a SETA PARA A ESQUERDA + ...
O ajuste automático força a saída a alternar entre 0 e 100% do SP 2,5 vezes e, em seguida, determina o PID a partir da amplitude dos valores medidos. Se a retenção de calor do forno for boa e as alterações forem suaves, o ajuste automático poderá levar algum tempo...
Qual é a função de trava do alarme?
(ns-faq-ut-20013-term)
Após a ocorrência de um alarme (saída de alarme ligada), a função de trava de alarme mantém a saída de alarme continuamente (deixa a saída de alarme ligada) até o comando de limpeza da trava de alarme.
Sim, você pode usá-los com as séries UT e UP. Uma função de sequência ladder é padrão nos controladores de indicação digital da série UTAdvanced (UT ou UP). Para criar programas ladder, use o software LL50A Parameter Setting (vendido separadamente). Para de...
UT75A: 16, UT55A/UT52A: 8, UT35A/UT32A: 4, UP55A: 8, UP35A/UP32A: 4 Consulte o catálogo UTAdvanced, "Linha de produtos".
O nível de exibição de parâmetros limita os parâmetros exibidos de acordo com o uso pretendido pelo operador. Os três níveis são EASY, STD (padrão) e PRO.
O que significa PID de zona?
(ns-faq-ut-20069-term)
Zone PID é uma função que alterna os parâmetros do grupo PID de acordo com o valor PV ou SP. Isso é útil para um reator no qual o ganho da reação química muda de acordo com a temperatura.
O controle proporcional de posição é um método de controle que envolve o monitoramento da saída de controle e do sinal de feedback válvula de retenção e a manutenção de uma correspondência constante entre a posição da válvula e a saída de controle.
Consulte IM 05P05A01-02EN, "Software de configuração de parâmetros do LL50A". ...
Sim, você pode protegê-lo com uma senha de usuário exclusiva.
Visite nossa página da Web que apresenta nossa linha de instrumentos de comunicação sem fio na faixa de 920 MHz.
Com algumas exceções, a saída de retransmissão é padrão. Consulte o catálogo do UTAdvanced, "Linha de produtos".
O que é comunicação ponto a ponto?
(ns-faq-ut-20074-term)
A comunicação ponto a ponto é uma função que usa a comunicação RS485 para enviar e receber processar dados mútuos e outras informações, além de compartilhar os dados. Você deve criar um programa ladder no software de configuração de parâmetros do LL50A.
Consulte TI 05P01A01-90EN, "Manutenção preventiva da série UTAdvanced".
O número da peça para toda a série é L4502TP. Ele vem em um conjunto de 2.

Downloads

Procurando mais informações sobre nosso pessoal, tecnologia e soluções?

Entre em contato conosco

Topo
