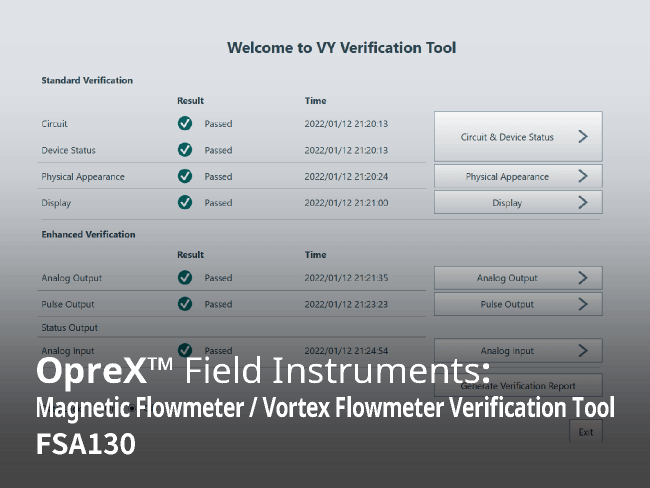

电磁流量计/涡街流量计验证工具为采用HART协议的ADMAG TI（Total Insight）系列AXG或AXW及CA系列，以及采用HART协议的涡街流量计VY系列提供健康检查所需的诊断、报告和数据管理功能。该验证工具运行于FieldMate（通用设备管理向导）R3.04.20及以上版本，并需设备文件（Device Files）R3.09.21及以上版本。
* 点击此处了解移动现场设备管理工具 FieldMate 的详细信息
*FSA130是激活该验证工具的许可证密钥。
适用于电磁流量计的功能
在某些情况下，电磁流量计会因电磁、励磁或计算电路故障，或励磁线圈、电极的绝缘劣化而无法正常运行。该验证工具无需将流量计从工艺管线上拆下，即可对设备进行健康检查诊断。
适用型号
- 采用HART协议的AXG/AXW/CA系列一体型流量计
- 采用HART协议的AXG远程传感器与AXG4A、AXG1A远程变送器的组合
- 采用HART协议的AXW远程传感器与AXW4A、AXG1A远程变送器的组合
适用于涡街流量计的功能
在某些情况下，涡街流量计会因传感器电路、信号处理电路、计算电路故障，或旋涡发生体处流体堆积、传感器老化而无法正常运行。FSA130是激活该验证工具的许可证密钥。
适用型号
- 采用HART协议的VY系列一体型流量计
- 采用HART协议的VY系列远程传感器与VY4A远程变送器的组合
系统配置
电磁流量计

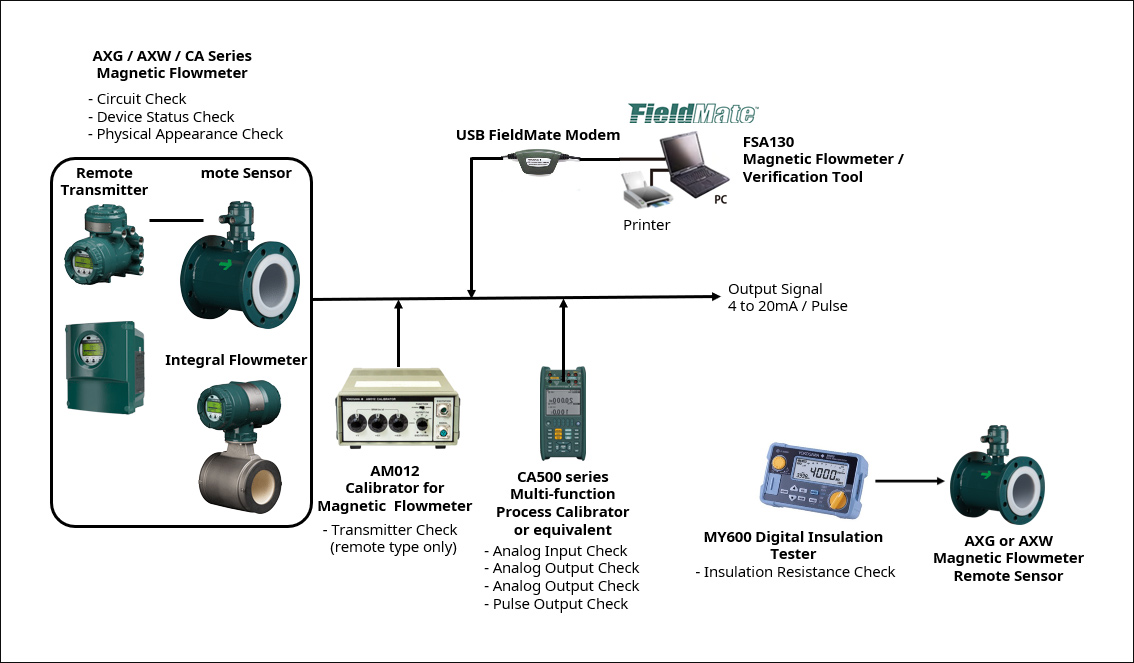

* CA500系列多功能过程校验仪是横河测试测量株式会社的产品。
涡街流量计

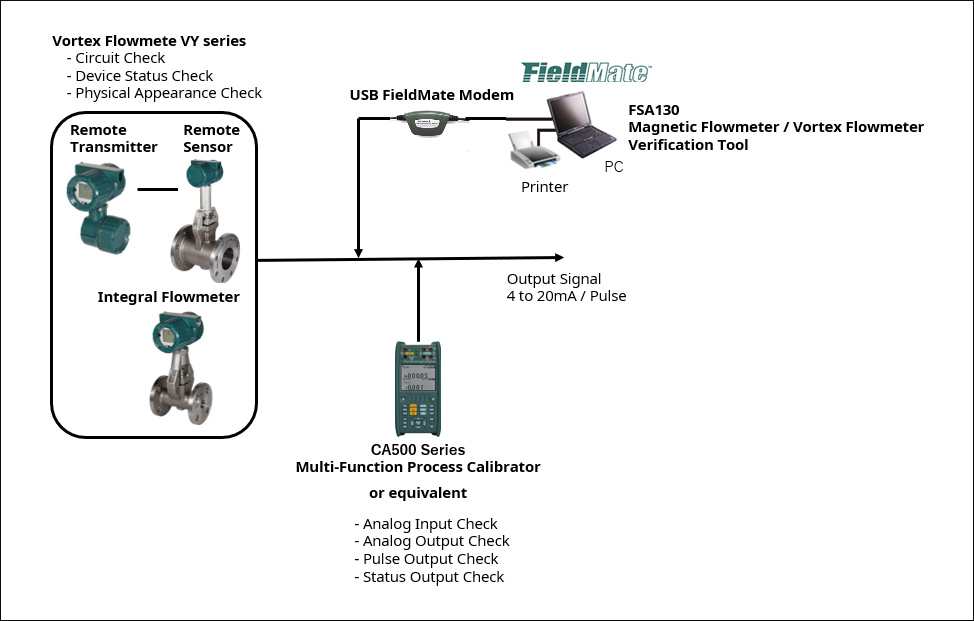

* CA500系列多功能过程校验仪和MY600数字绝缘电阻测试仪是横河测试测量株式会社的产品。
关于OpreX
OpreX是横河电机工业自动化（IA）与控制业务的综合品牌，代表着相关技术和解决方案的卓越性。它由多个类别及各类别下的系列组成。本产品属于OpreX测量类别下的 OpreX现场仪表系列。
详细介绍
电磁流量计
标准验证
此模式用于检查设备的电磁、励磁和计算电路的状态。同时检查报警发生状态、报警历史、信号电缆和励磁电缆的连接状态、显示板和 LCD，以及设备的外观状况。此模式可在电磁流量计安装于充满流体的工艺管线上时执行。
增强验证
此模式用于检查模拟量输入/输出、脉冲输出、变送器精度以及线圈和信号电极的绝缘电阻，以进行进一步的设备诊断。此模式需将电磁流量计从工艺管线上拆下执行。需要使用AM012电磁流量计校验仪模拟流速信号，使用CA500系列多功能过程校验仪测量电流值、脉冲计数并输出电流信号，以及使用MY600绝缘电阻测试仪测量线圈和电极电阻。CA500和MY600可替换为具有同等功能的其他仪表。
涡街流量计
标准验证
此模式用于检查旋涡发生体中传感器元件的状态，以及设备的传感器电路、信号处理电路和计算电路。同时检查报警发生状态、报警历史、显示板和 LCD，以及设备的外观状况。此模式可在涡街流量计安装于充满流体的工艺管线上时执行。
增强验证
此模式用于检查模拟量输入/输出、脉冲输出、状态输出。可使用CA500系列多功能过程校验仪或其他同等功能设备。
远程维护
此模式用于显示信号处理后的涡街波形、频率分析、旋涡发生体输出信号灵敏度趋势。它还支持基于状态的维护。
生成的报告
设备信息
显示被检查设备的相关信息，如型号代码和序列号。

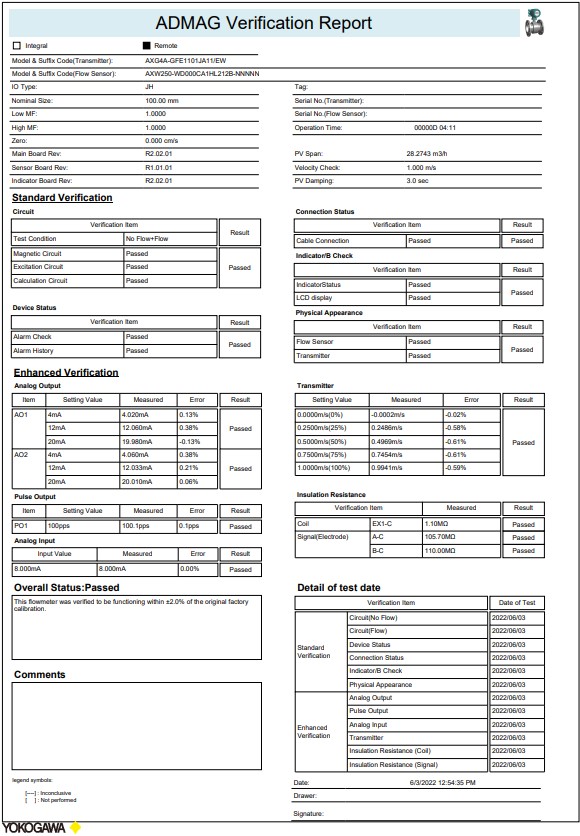

电磁流量计
标准验证
- 电路：电磁电路、励磁电路、计算电路
- 设备状态：报警发生、报警历史
- 连接状态*1：电缆连接状态（信号电缆和励磁电缆的连接状态）
- 指示板检查（显示板检查）：指示器状态（显示状态）、LCD 显示（客户在测试模式下目视检查）
- 外观：流量传感器、变送器（客户目视检查）
*1：不适用于CA系
增强验证
- 模拟量输出（使用CA500或同等设备检查）
- 脉冲输出（使用CA500或同等设备检查）
- 模拟量输入 *1（使用CA500或同等设备检查）
- 变送器*1*2（使用AM012检查）
- 绝缘电阻：线圈、信号*1*2（电极）（使用MY600或同等设备检查）
*1：不适用于CA系列
*2：仅限分体型可检查此项

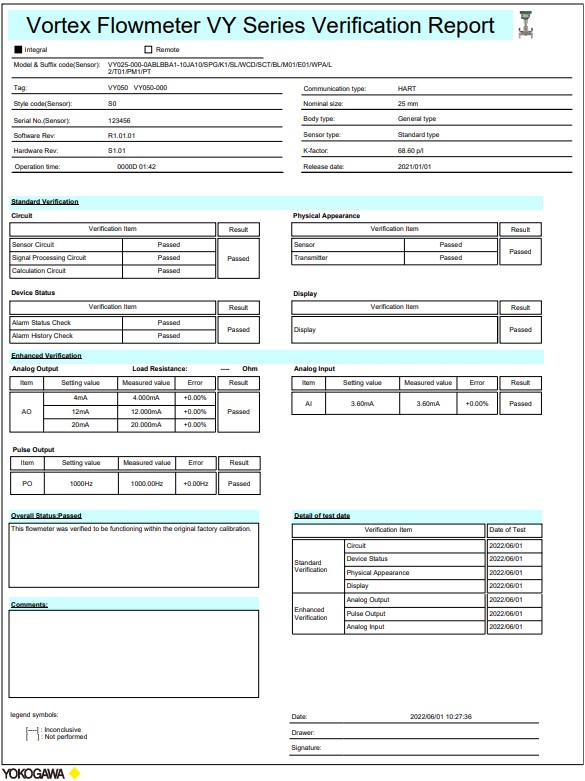

涡街流量计
标准验证
- 电路：传感器电路、信号处理电路、计算电路
- 设备状态：报警发生、报警历史
- 显示：LCD显示（客户在测试模式下目视检查）
- 外观：流量传感器、变送器（客户目视检查）
增强验证
- 模拟量输出（使用CA500或同等设备检查）
- 脉冲输出（使用CA500或同等设备检查）
- 状态输出（使用CA500或同等设备检查）
- 模拟量输入（使用CA500或同等设备检查）
-
移动现场设备管理(FieldMate)
FieldMate 3.0是一款基于PC的工具，可以使用户在整个维护工作流程中对智能化的现场设备“一目了然、先知先觉、慎思密行”。
-
ADMAG AXG
ADMAG TI系列AXG非常适合石油天然气/化工/制浆造纸/食品和饮料/金属和采矿应用等工业生产线。AXG具有出色的可靠性以及易于操作和维护的特点，基于数十年的现场验证经验开发而成，将增加用户效益，同时降低总拥有成本。
-
ADMAG AXW
ADMAG TI系列AXW是一般工业生产线和供水/污水应用的理想选择。尺寸从 25 mm到1800 mm不等。除了氟碳PTFE 外，衬里还可以从各种橡胶衬里中选择。
-
VY系列涡街流量计
涡街流量计VY系列是横河电机涡街流量计的新型号，是digitalYEWFLO系列的后续产品。
VY系列由数字技术和从YEWFLO系列继承的横河电机的独特结构组成。 -
电磁流量计CA系列
CA系列即使对于难以测量的流体（如浆料和粘附性流体）也能进行稳定的测量。基于Total Insight概念的设计提高了可操作性和可维护性。
参考
