横河的涡街流量计VY系列采用两项关键技术开发，即数字技术和继承来自YEWFLO系列的独特结构。
利用数字技术实现远程维护和自我诊断，以便随时轻松检查设备的健康状况。独特的结构提供了鲁棒性和长期稳定的测量。
VY系列支持SIL2、本地防爆等多种标准。
它具有温度压力补偿、能量计算等多种计算功能。
VY系列有助于客户工厂的高效及有计划的运行。
关于OpreX
OpreX是横河电机为其工业自动化（IA）和控制业务推出的全新综合品牌，其代表了横河相关技术和解决方案的卓越之处。它是由每个类别下不同系列组成，本产品是OpreX现场仪表系列，属于OpreX测量类别。
详细介绍
VY系列概况
数字化
支持高效和有计划的工厂运营
在有大量设备运行的工厂中，需要根据设备状况进行高效和系统性的维护活动。
VY系列通过进一步推进内部信号数字化，配备了完整的设备自诊断功能，包括发生体和传感器元件。这提高了可靠性，包括安全仪表回路的可靠性（符合SIL2）。远程维护功能允许从仪器室的计算机上轻松检查设备的健康状况，无需前往现场。横河涡街流量计的免维护性已被公认，通过增强的自诊断和远程维护功能，实现涡街流量计的状态维护。
继承
测量稳定，可维护性高
VY系列继承了YEWFLO系列独有的可靠且经验证的检测结构。

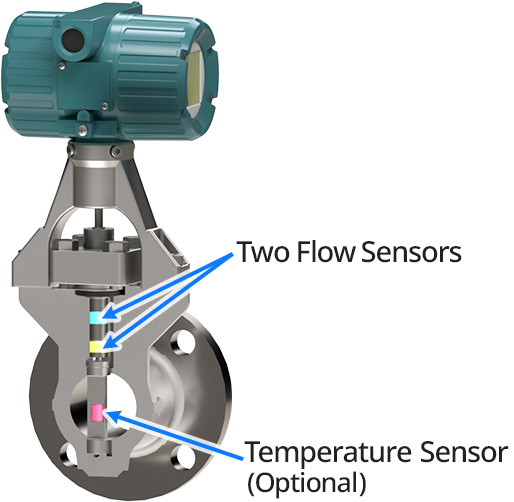

它是唯一一个带有两个流量传感器和一个内置温度传感器的可拆卸涡流发生体。这种结构带来了坚固性、长期稳定性、较短的面间距和缩短的上游直管长度。
即使需要维护，例如由于工艺干扰，也无需从管道上拆除整个流量计。可以对涡流脱落器器进行部分清洁和更换。此外，通过配备的两个传感器元件的独特结构进行数字信号处理，有效消除了管道振动。
由于独特的检测结构和面间距长度与之前的YEWFLO系列兼容，因此VY系列可以安装在同一位置，无需额外的管道工作。

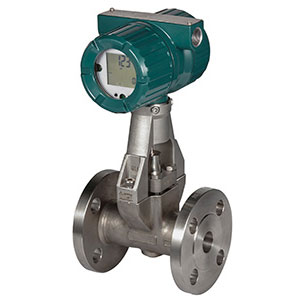

通用类型
该类型是VY系列的基础类型。
该模型可以测量液体、气体和蒸汽的流量。横河有一系列最大高达400 mm的产品尺寸。过程温度范围为-40℃至+250℃，过程压力范围可达ASME Class900。接液部件的材料由不锈钢或镍合金制成，且符合防爆和SIL2等通用的规定。
模拟输入功能（HART7，当选择模拟输入规格时）用于支持液体、气体和蒸汽的质量流量和热量流量等计算功能*。
VY系列采用数字技术实现自我诊断和远程维护。
*：内置饱和过热蒸汽表
[通用规格]
| 型号 | VY □ □ □ (一体式流量计、远程传感器), VY4A (远程变送器r) |
|---|---|
| 可测流体 | 液体、气体、饱和蒸汽、过热蒸汽 (避免多相流和粘稠或腐蚀性流体) |
| 通讯和输入/输出 | HART 7 通讯，4 至 20 mA DC，脉冲/状态输出，模拟输入 |
| 防爆型 | IECEx Ex db / Ex ia, ATEX Ex db / Ex ia, FM Ex db / Ex ia, FMc Ex db / Ex ia, Japan Ex db, NEPSI Ex db / Ex ia, Korea Ex db / Ex ia |
| 附加标准 | EMC, PED, EU RoHS, CE marking, NACE, 功能安全 (SIL2), NAMUR (NE21 / NE107), 海事证书 (ABS, DNV) |
[通用型一般规格书]
| 本体 | 通用型 | |
|---|---|---|
| 发生体 | 通用型，长颈型 | |
| 精度 | 读数的±0.75 % (液体), 读数的±1 % (气体、蒸汽) | |
| 过程温度 | -40 °C 到 250 °C | |
| 最大过程压力 | ASME Class 900, EN PN40, JIS 40K | |
| 环境温度 | -40 ( / -50 ) °C 到 85 °C | |
| 链接尺寸 | 夹持型 | 从 15 至 100 mm |
| 法兰型 | 从 15 至 400 mm | |
| 防护等级 | IP66 / IP67 | |
有关详细规格，请参阅位于下载选项卡下的一般规格书。

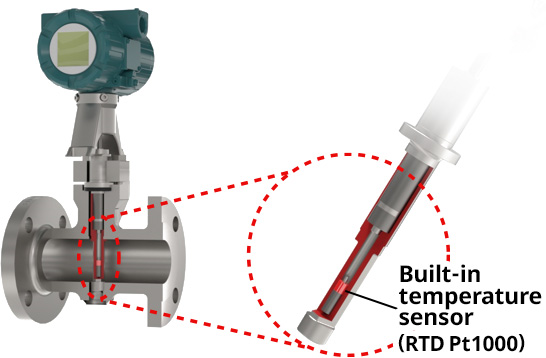

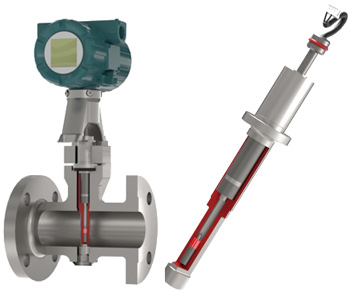

内置温度传感器类型
这种类型的流量计在发生体（涡流发生器）中带有内置温度传感器（Pt1000），可同时测量过程流体温度。
尺寸从25毫米到300毫米。可与高温型和缩径型组合使用。它涵盖了范围广泛的流体测量。
测量出来的温度可用于温度补偿。此外，与模拟输入信号（如压力…）相组合，可以支持更精确的流量测量。
[内置温度传感器类型一般规格书]
| 本体 | 通用型 [可组合本体] 缩径型（缩小1或2档口径） |
|
|---|---|---|
| 发生体 | 带温度传感器的通用型，带温度传感器的长颈型 [可组合发生体]带温度传感器的高温型 |
|
| 精度 | 读数的±0.75 % (液体), 读数的±1 % (气体，蒸汽) | |
| 过程温度 | -40 °C 到 250 °C | |
| 最大过程压力 | ASME Class 900, EN PN40, JIS 40K | |
| 环境温度 | -40 ( / -50 ) °C 到 85 °C | |
| 连接尺寸 | 夹持型 | 从 25 至 100 mm |
| 法兰型 | 从 25 至 300 mm | |
| 防护等级 | IP66 / IP67 | |
有关详细规格，请参阅位于下载选项卡下的一般规格书。

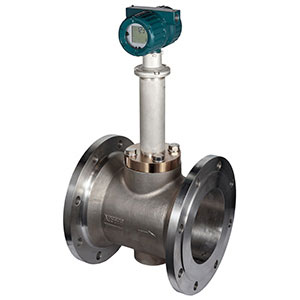

高温型/低温型
这些类型使用高温/低温环境所需的材料和传感器。
高温型的尺寸从25mm到400mm，可测量高达+450℃的高温流体（内置温度传感器型可测量最高+400℃）。
低温型的尺寸是从15mm到100mm，可测量-196℃的低温流体。
可以选择一体式或远程式两种类型。
[高温型一般规格书]
| 本体 |
通用型 |
|
|---|---|---|
| 发生体 | 高温型 带温度传感器的高温型 |
|
| 精度 | 读数的±0.75 (液体), 读数的±1 % (气体，蒸汽) | |
| 过程温度 | -40 °C 到 450 °C | |
| 最大过程压力 | ASME Class 900, EN PN40, JIS 40K | |
| 环境温度 | -40 ( / -50 ) °C 到 85 °C | |
| 连接尺寸 | 夹持型 | 从 25 至 100 mm |
| 法兰型 | 从 25 至 400 mm | |
| 防护等级 | IP66 / IP67 | |
[低温型一般规格书]
| 本体 | 通用型 [可组合本体]缩径型 （缩小1或2档口径） |
|
|---|---|---|
| 发生体 | 低温型 | |
| 精度 | 读数的±0.75 (液体), 读数的±1 % (气体，蒸汽) | |
| 过程温度 | -196 °C 到 250 °C | |
| 最大过程压力 | ASME Class 900, EN PN40, JIS 40K | |
| 环境温度 | -40 °C 到 85 °C | |
| 连接尺寸 | 夹持型 | 从 15 至 100 mm |
| 法兰型 | 从 15 至 100 mm | |
| 防护等级 | IP66 / IP67 | |
有关详细规格，请参阅位于下载选项卡下的一般规格书。

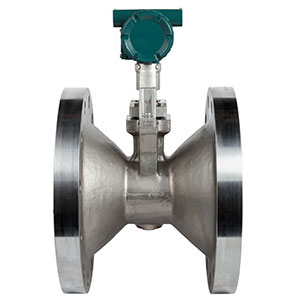

缩径型 （缩小1或2档口径）
这种类型的结构中，传感器的上游侧和下游侧都与异径管（缩径管和膨胀管）集成在一起。它适用于随季节变化，轻松更换流量波动较大的管线。
有两种缩径孔类型，1档缩径和2档缩径。法兰型的尺寸可达200mm，它可与内置温度传感器型和高温型/低温型相结合，用于广泛的流体测量。
[缩径型一般规格书（缩小1或2档口径）]
| 本体 | 缩径型（缩小1或2档口径） | |
|---|---|---|
| 发生体 | 通用型 [可组合发生体]带温度传感器的通用型，高温型 带温度传感器的高温型，低温型 |
|
| 精度 | 读数的±1.0 % (液体), 读数的±1.5 % (气体，蒸汽) | |
| 过程温度 | -40 °C 到 250 °C | |
| 最大过程压力 | ASME Class 300, JIS 20K | |
| 环境温度 | -40 ( / -50 ) °C 到 85 °C | |
| 连接尺寸 | ||
| 法兰型 | 1 档缩径口径: 25 到 200 mm 2 档缩径口径: 40 到 200 mm |
|
| 防护等级 | IP66 / IP67 | |
有关详细规格，请参阅下载选项卡下的一般规格书。

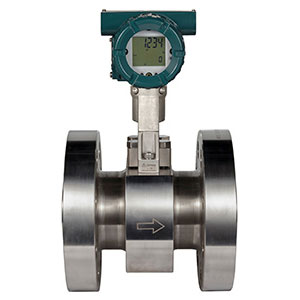

高压型
这种类型是一种尺寸缩小型，其法兰压力等级为ASME 1500级。坚固的结构使其即使在高压的恶劣环境下也能实现稳定的测量。
尺寸从25毫米到150毫米，与通用型传感器结合使用。
[高压型一般规格书]
| 本体 | 高压缩径型（1档缩径口径） | |
|---|---|---|
| 发生体 | 通用型 | |
| 精度 | 读数的±0.75 % (液体), 读数的±1 % (气体，蒸汽) | |
| 过程温度 | -40 °C 到 250 °C | |
| 最大过程压力 | ASME Class 1500 | |
| 环境温度 | -40 ( / -50 ) °C 到 85 °C | |
| 连接尺寸 | ||
| 法兰型 | 25 到 150 mm | |
| 防护等级 | IP66 / IP67 | |
有关详细规格，请参阅下载选项卡下的一般规格书。

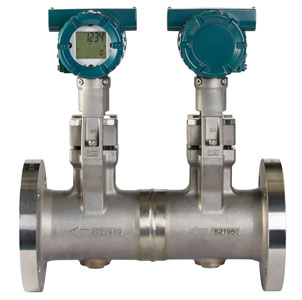

双传感器型
该类型为双传感器（焊接）型，其法兰压力等级高达ASME 900级。这两个串联连接的装置结构是要求高可靠性应用的理想选择。
尺寸从15毫米到200毫米，与多种类型的传感器结合使用。
[双传感器型一般规格书]
| 本体 | 双传感器（焊接）通用型 | |
|---|---|---|
| 发生体* | 通用型，长颈型 [可组合发生体]带温度传感器的通用型，带温度传感器的长颈型，高温型，带温度传感器的高温型，低温型 |
|
| 精度 | 读数的±0.75 % (液体), 读数的±1 % (气体，蒸汽) | |
| 过程温度 | -196 °C 到 450 °C | |
| 最大过程压力 | ASME Class 900 | |
| 环境温度 | -40 ( / -50 ) °C 到 85 °C | |
| 连接尺寸 | ||
| 法兰型 | 15 到 200 mm | |
| 防护等级 | IP66 / IP67 | |
* 发生体类型与上游和下游相同
* 有关详细规格，请参阅下载选项卡下的一般规格书。
Total Insight - 概述-
从 Sensing 到 Sensemaking
Total Insight是一种产品概念，指的是在产品生命周期的每个阶段为客户提供支持。VY系列是基于Total Insight概念开发的。
横河电机审查了与运营和成本相关的整个生命周期，并制定了旨在解决当前问题的设计概念，致力于降低整个生命周期的运营成本。
- 简化选择：减少工程工时和采购成本
- 智能辅助：减少操作启动时间
- 进程保护：提高操作效率并减少错误
- 专家解决方案：提高维护工作效率
Total Insight - 轻松选型 -
真正通用的产品线

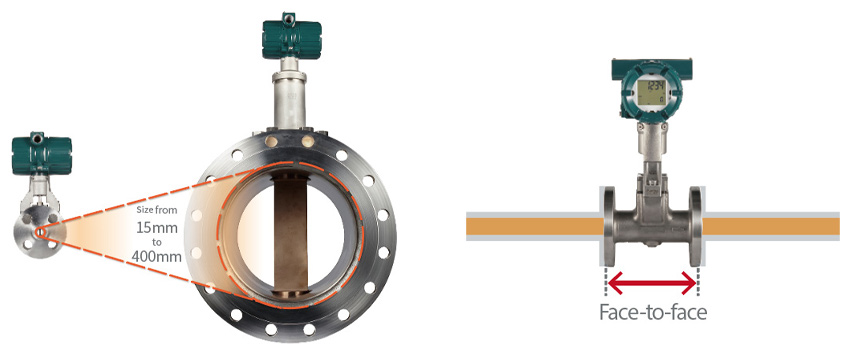

轻松选型
- 提供型号选择工具，包括尺寸调整
- 可提供广泛的流量测量范围，最大尺寸为400毫米。缩径型可支持两档缩径尺寸。
- 面间距长度与之前的YEWFLO系列相同，因此可以长期使用。
支持多种标准
- 功能安全符合IEC 61508安全完整性等级SIL2
- 防爆：IECEx、ATEX、FM、FMc、日本、台湾、阿联酋
- 通用安全、EMC、PED、EURoHS、CE标志、CRN、ABS/NDNV船舶分类
- 行业标准：NAMUR NE21、NE107、NACE材料

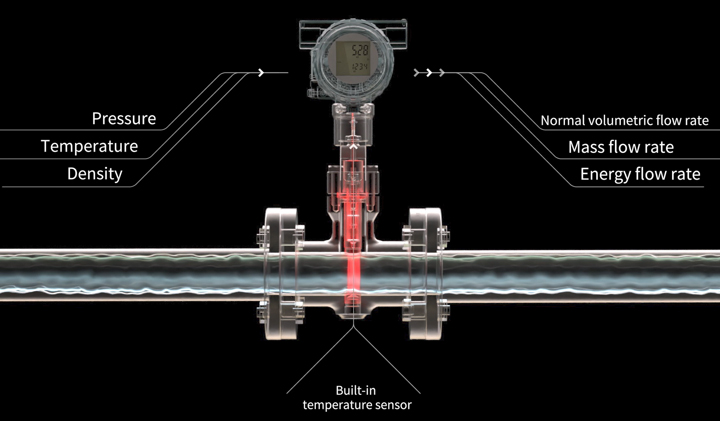

内置丰富的计算功能
- 使用内置温度传感器或电流输入的温度/压力/密度计算体积、质量和能量流速
- 使用内置蒸汽表计算饱和/过热蒸汽的质量和能量
Total Insight - 智能辅助 -
抗振且稳定的流量测量
实现稳定的测量
- 横河电机独特的结构将传感器和发生体集合在一起，通过整个发生体捕获涡流信号

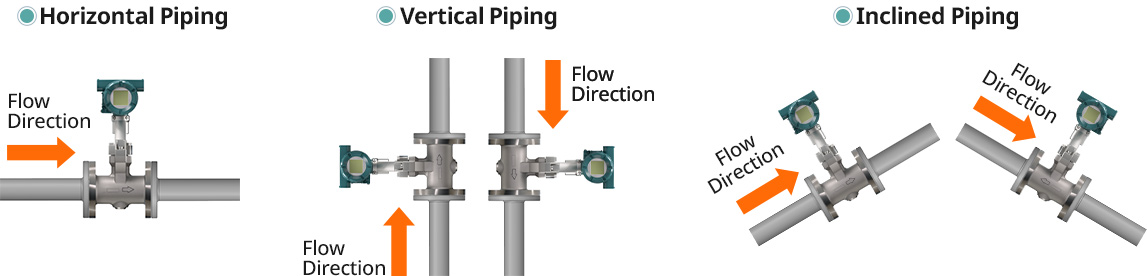

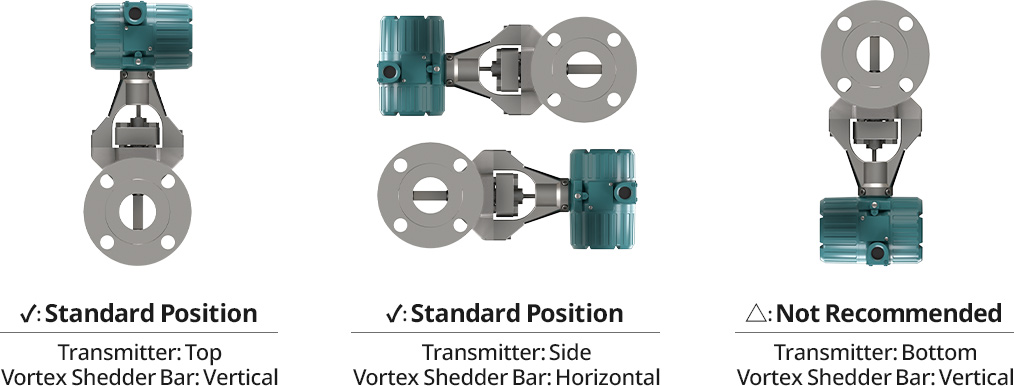

- 即使直管长度较短，也能提供稳定的测量，不受安装方向的影响

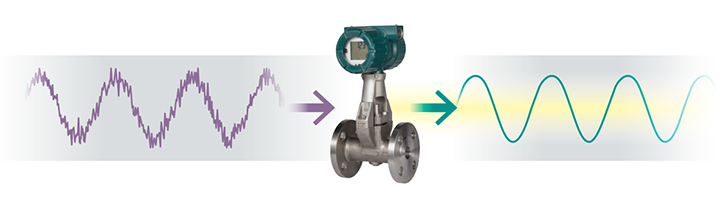

准确捕捉流量信号

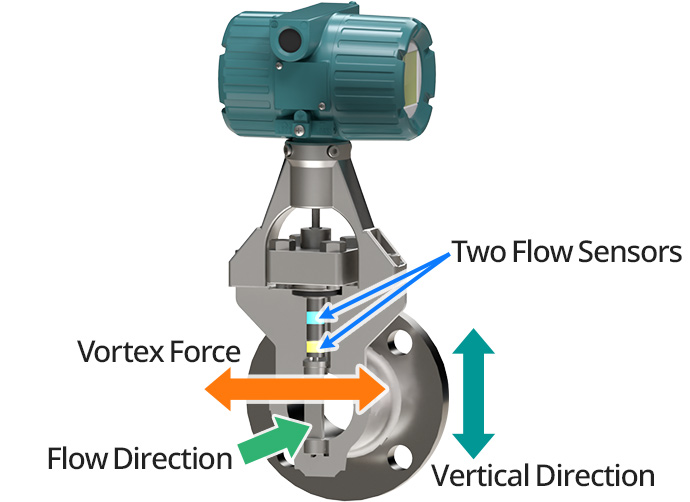

- 具有双传感器元件的独特结构，可消除管道振动噪声
- 成熟的专有数字信号处理技术（SSP*）消除了噪声，仅提取涡流信号
- 由于管道振动，报警可能出现错误输出
* SSP: 横河电机的专有信号处理技术，可以消除噪声，从双传感器元件中提取涡流信号。
安装后即可使用
- 出厂前已设置好参数
- SSP的自动调整功能可省略现场调整
- 包括波形监测在内的验证工具便于安装后状态检查
Total Insight - 进程保护 -

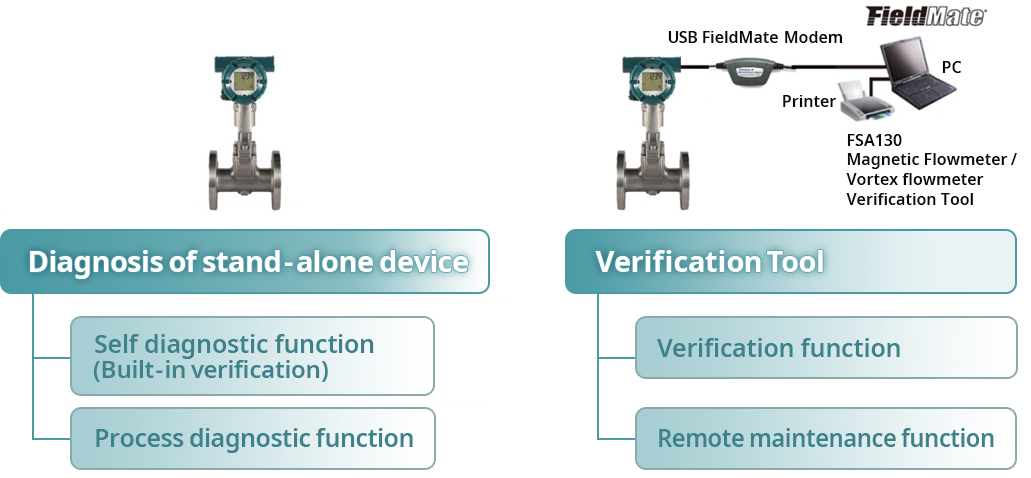

先进的自诊断和远程维护
可随时诊断所有功能块
- 所有的功能块都可以进行自诊断，符合SIL2功能安全标准的要求。
- 轻松识别需要设备维护的位置
从远程位置（如仪表室）确认设备运行状况
支持基于状态的维护
- FSA130验证工具可预测传感器状态
Total Insight - 专家解决方案 -
智能设备维护
轻松识别过程或设备端异常
- 过程诊断检测管道振动和流体波动
- 自我诊断功能监测设备运行状况
独特的发生体结构
- 横河独特的发生体结构以其坚固性和长期稳定性而闻名

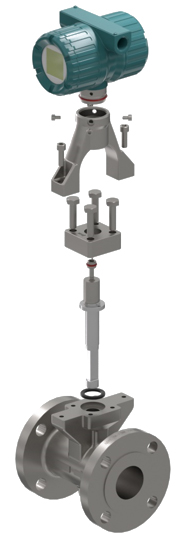

- 在出现意外情况时，可拆除发生体进行清洁或更换
减少停车时间
- 变送器的参数可以备份到传感器，在更换变送器时很容易恢复
技术信息 - 测量原理 -
涡街流量计-工作原理
涡街流量计使用冯·卡曼效应来测量流体或气体的流速。
什么是冯·卡曼效应？
20世纪初，匈牙利裔美国数学家&物理学家西奥多·冯·卡曼（Theodore von Karman）发现，垂直流过钝体的流体或气体会在发生体两侧产生交替的涡旋。这些漩涡的路径被称为冯卡曼漩涡街。
冯·卡曼发现，如果测量这些漩涡的频率，该频率与产生漩涡的流速成正比。这个频率被称为卡门涡流频率。频率和流速的关系可以用以下公式进行数学表达：
从方程式中，我们可以看出频率与速度成正比。如果我们可以测量频率（f），知道斯特鲁哈尔数（St），知道发生体宽度（d）；我们可以求出v（速度）。
我们如何测量漩涡的频率？
当漩涡形成并通过发生体（钝体）时，与其他流体相比，它们会产生一个低压。该低压在发生体上产生压差（dp）。dp的高压侧在低压方向对发生体施加应力。当低压侧的位置因为漩涡从一侧切换到另一侧而发生交替时，所施加的力的方向改变导致发生体振荡。这种振荡就是卡门漩涡频率。
市场上有几种方法来测量振荡，其中膜片和电容传感器是比较常见的两种。但是最好的方法还是使用压电晶体传感器。传感器在压缩时会产生一个电信号，可以传送到流量计的电子设备上。现在卡门漩涡频率已经测量出来了（而且我们知道了St和d），流量计电子设备可以进行简单的计算来确定通过管道的体积流量。
使用涡街流量计有什么优势？
- 高精度
无论是液体还是气体，涡街流量计的测量精度都是读数的±1%（脉冲输出），与孔板流量计相比，其精度更高。对于液体，根据流体类型及其条件，可达到±0.75%的精度。 - 可调的测量范围
可调范围定义为可测量范围的最大值与最小值的比率。允许涡街流量计在测量点数值波动很大的过程中工作。 - 输出与流量成比例
由于输出与流量（流速）成正比，所以不需要平方根计算，而孔板流量计需要平方根计算。 - 无零点波动
由于频率是从传感器输出的，所以不会发生零点漂移。 - 压力损失小
由于在涡街流量计的管道中仅放置了涡街发生体，因此与具有孔板的流量计相比，在流动管道中引起的流体压力损失会比较小。
技术信息 - 直管长度 -
涡流流量计在管道内流速分布有偏差时，一般会影响流量测量精度。
必要的直管长度和要点，与典型安装实例一起展示。

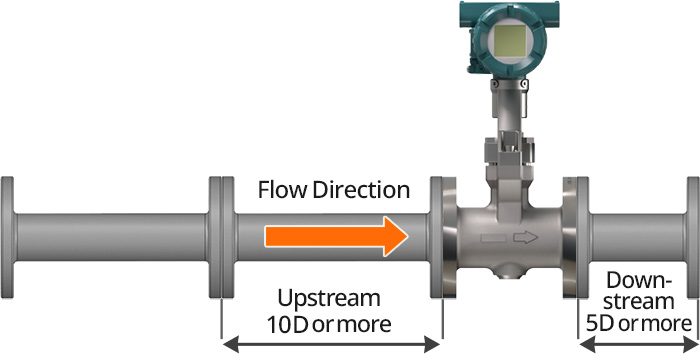

直管
确保上游至少10D，下游至少5D。

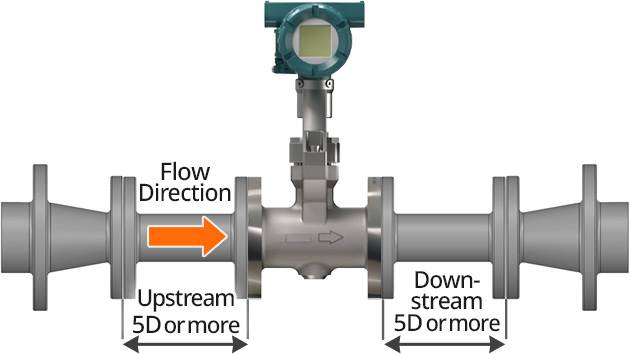

缩径管
确保上游至少5D，下游至少5D。

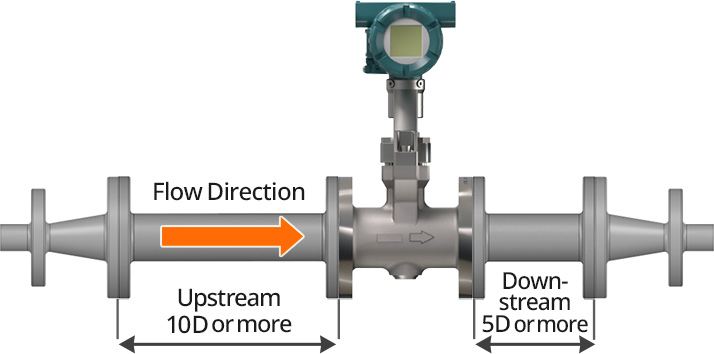

膨胀管
确保上游至少10D，下游至少5D。

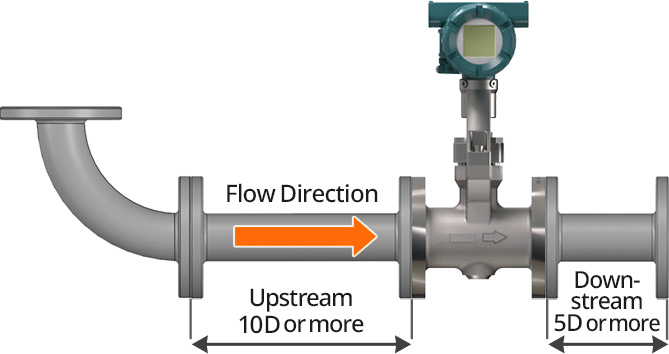

单弯管
确保上游至少10D，下游至少5D。

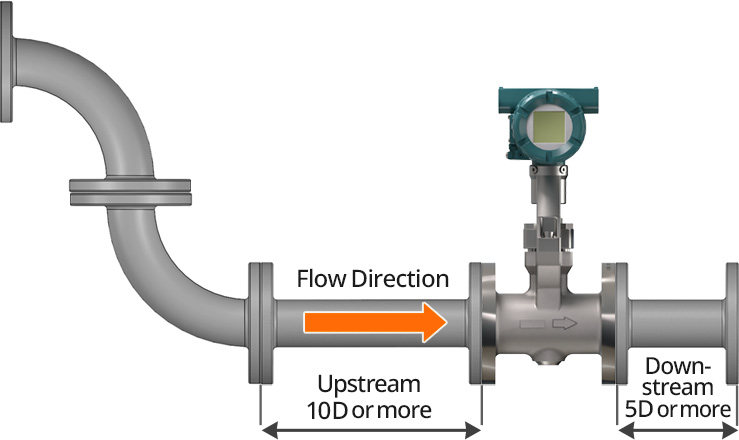

同一平面的双弯管
确保上游至少10D，下游至少5D。

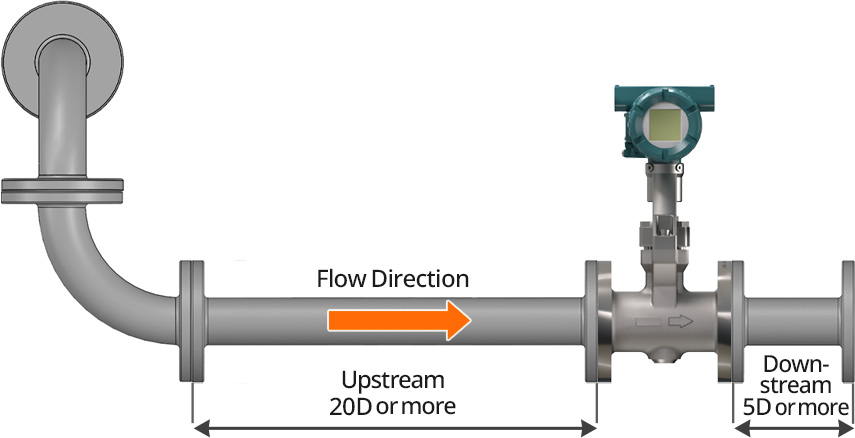

不在同一平面的双弯管
确保上游至少20D，下游至少5D。

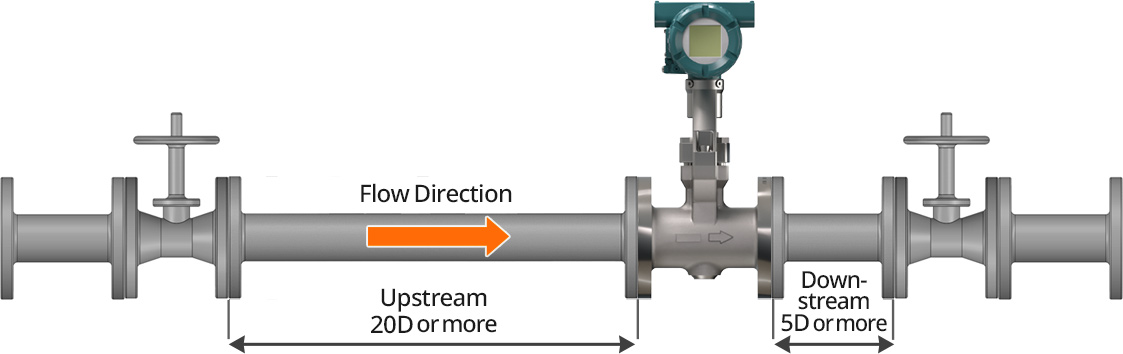

阀门位置和直管长度
将阀门安装在流量计的下游侧。上游直管长度取决于位于上游的元件，如缩径管/膨胀管、弯管等，请参考上述说明。下游直管长度保持5D以上。
如果阀门必须安装在流量计的上游，确保上游直管长度不小于20D，下游直管长度不小于5D。
