廠區影像分析器 (Plant Image Analyzer, PIA) 是一款利用 AI 技術處理廠區影像資料的應用程式。PIA 可分析儀表等設備的影像，並將讀數轉換為數值。與傳統由人工現場目視檢查並記錄數據的方法不同，PIA 可自動將數據以數位方式記錄。此應用程式可與 Robot Management Core (RMC) 結合使用，簡化廠區維護與檢查作業，提升工作品質，並推動廠區現場作業流程的數位化。
開發背景
現場操作人員需親自目視檢查並記錄分布於廣泛區域的設備數據，過程耗時且繁重。高處或危險區域更增加了作業安全的負擔。透過將 PIA 與現場監控攝影機或機器人遠端影像擷取結合使用，現場設備顯示的類比數值可自動轉換為數位數據。PIA 的應用不僅能減輕現場人員工作量、提升安全性，數位化後的數據也可用於多種應用場景。
Details
主要功能
將指示器影像轉換為數位值
PIA 的圖形使用介面（包含管理畫面）可在網頁瀏覽器中顯示，支援遠端操作，無需專用檢視器。
支援的指示器類型
PIA 支援以下設備類型：
- 圓形類比（線性）：刻度等距且為圓形的類比儀表

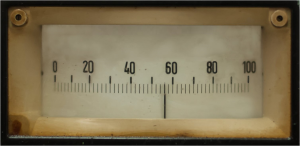

- 矩形類比（線性）：刻度等距且為水平或垂直排列的類比儀表
- 液位：刻度顯示液體容器液位的類比設備

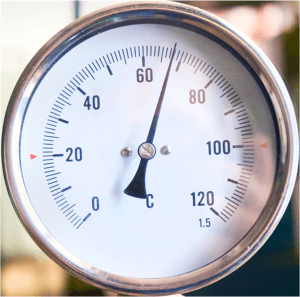

圓形儀表影像
矩形儀表影像

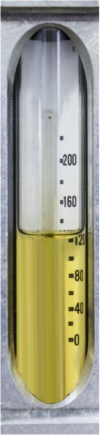

液位儀表影像
以下為影像校正時的座標選取範例：
圓形類比（線性）
影像校正
完成儀表註冊後，需要對影像進行校正，使 PIA 能正確處理儀表影像並提供準確的指示值。依據儀表類型，在影像中選取並校正多個不同座標。校正完成後，可在註冊清單頁面查看設備詳細資訊。

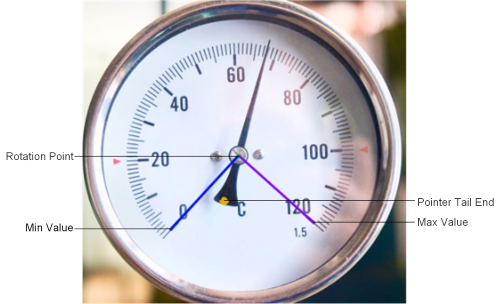

類比儀表影像校正步驟：
- 選取影像上對應儀表指針旋轉中心的點。
- 選取影像上對應儀表最小值的點。
- 選取影像上對應儀表最大值的點。
- 選取影像上指針遠離讀值端的指針末端點。
與其他應用的關聯性
PIA 可與 RMC 配合使用，將機器人拍攝的指示器影像轉換為數位值，並在 RMC 上查看。PIA 也可與 CI 伺服器搭配，將來自機器人、行動裝定或固定攝影機的指令計畫影像轉換為數位值，進一步存儲、顯示並反映於 CI 伺服器上的控制器中。
功能架構
PIA 是一款具備網頁介面與影像輸入介面的應用程式。它內建影像分析 AI 服務，可從設備影像中取得數位值，並透過網頁瀏覽器將指示計畫影像轉換為數位值。
網頁介面功能
設定儀表中心、最小值、最大值等位定後，可輸入儀表影像並顯示轉換結果，也能查看過往分析結果的歷史記錄。
儀表註冊頁面

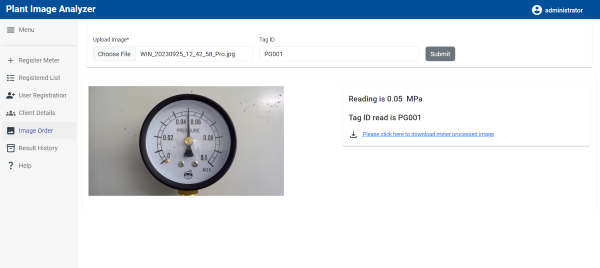

影像訂單頁面
影像分析 AI 服務
提供分析輸入影像並將其轉換為儀表顯示的數位值的功能。
影像輸入介面
提供從機器人或固定攝影機輸入指示計畫影像的功能。
