OpreX Plant Image Analyzer

Main Functions

표시기 이미지를 디지털 값으로변환

관리 화면을 포함한 GUI는 웹 브라우저에서 표시할 수 있어 원격 조작이 가능합니다. 별도의 뷰어는 필요하지 않습니다.

지원 가능한 표시기 목록

PIA는 다음의 기기 유형을 지원합니다.

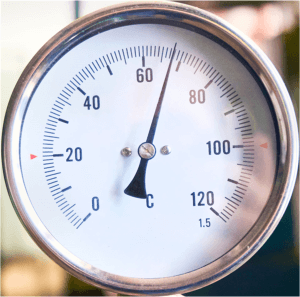

• 원형 아날로그(선형): 눈금이 균일하고 원형인 아날로그 계기

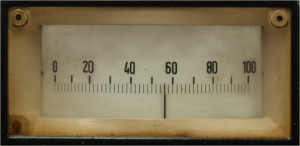

• 직사각형 아날로그(선형): 수평 또는 수직으로 균일하게 나뉜 눈금이 있는 아날로그 계기

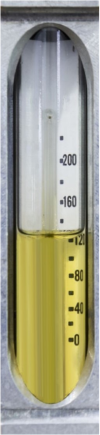

• 수위: 액체가 채워진 용기 내의 액체 수위를 측정하는 아날로그 장치

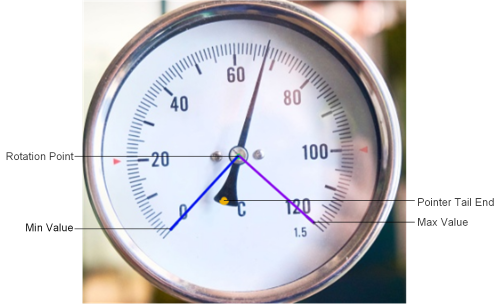

다음은 이미지를 조정하기 위한 좌표 선택의 예시입니다.

다른 애플리케이션과의 관련성

PIA는 RMC와 연동하여 로봇이 촬영한 인디케이터 이미지를 디지털 값으로 변환합니다. 변환된 디지털 값은 RMC에서 확인할 수 있습니다. 또한 PIA는 CI 서버와 연동하여 로봇, 모바일 기기 또는 고정 카메라에서 전송된 작업 계획 이미지를 디지털 값으로 변환할 수 있으며, 이 값은 CI 서버에 저장 및 표시될 뿐만 아니라 컨트롤러에 반영될 수 있습니다.

Functional Configuration

PIA는 웹 인터페이스와 이미지 입력 인터페이스를 갖춘 애플리케이션입니다. PIA는 장치 이미지에서 디지털 값을 추출하기 위한 이미지 분석 AI 서비스를 제공합니다. 또한 웹 브라우저를 통해 이미지를 디지털 값으로 변환합니다.

웹 인터페이스의 주요 기능

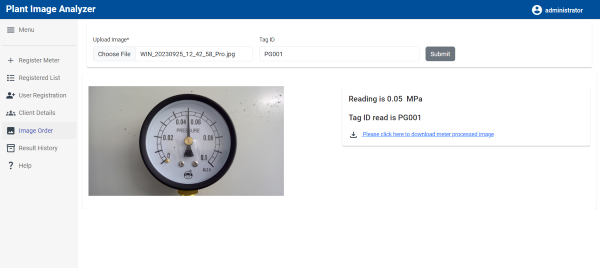

지표의 중심, 최소값, 최대값 등의 위치를 설정한 후, 지표 이미지를 입력하고 변환된 결과를 표시할 수 있습니다. 또한 이전 분석 결과의 내역을 표시할 수도 있습니다.

이미지 분석 AI 서비스

입력 이미지를 분석하여 표시기에 표시된 디지털 값으로 변환하는 기능을 제공합니다.

이미지 입력 인터페이스

로봇이나 고정 카메라에서 촬영한 작업 계획 이미지를 입력할 수 있는 기능을 제공합니다.
