태양광 발전

태양은 무한의 청정에너지원이며 인간은 이를 여러 가지 방법으로 오랫동안 사용해 왔습니다. 오늘날, 태양광 발전은 태양 열에너지의 대규모 활용을 위한 가장 효율적이고 비용 대비 고효율 수단 중 하나이기 때문에 상당한 관심의 대상입니다. Yokogawa는 전 세계적으로 1,300개 이상의 발전소 프로젝트 실행을 통해 습득한 경험 및 태양광 발전을 지원하는 지식과 전문 인력을 보유하고 있으므로 태양광 발전소를 효율적이고 안전하게 운영하는 것을 지원하고 있습니다.

Challenges

Customer Challenge

태양을 정확하게 추적하여 발전 효율 최적화

Solution

Yokogawa의 HXS10 태양 추적 컨트롤러는 태양의 위치를 정확하게 계산하여 태양과 올바르게 정렬시키는 액추에이터를 정밀하게 제어합니다.

Enabling Technologies

FAST/TOOLS SCADA

FAST/TOOLS SCADA

FAST/TOOLS 패키지는 신재생 에너지 애플리케이션의 성능을 최적화합니다. 고가용성 및 성능을 보장하고 온라인 구성을 지원합니다.


PRM

PRM Plant Resource Manager

Plant Resource Manager (PRM)는 예측 유지 보수를 쉽게 해줍니다. 시스템 및 장치 오작동을 조기에 감지하면 치명적인 오류를 예방할 수 있습니다.


STARDOM

STARDOM Network-based Control System

듀얼 리던던트 및 저전력 구성은 STARDOM 하이브리드 PLC 지능형 RTU에서 사용할 수 있습니다. STARDOM은 HART, Modbus, FOUNDATION ™ 필드 버스 및 기타 네트워크 프로토콜을 지원합니다.


CENTUM VP

CENTUM VP Integrated Production Control System

CENTUM VP 통합 제어 시스템은 재생 가능 에너지 분야에서 최적의 생산성과 수익성을 위한 중단 없는  "Uptime 전용"시스템 성능을 보장합니다.

* Uptime : 가동시간



Customer Challenge

다양한 종류의 데이터를 한눈에 이해할 수 있는 방식으로 제시

Solution

Yokogawa의 FAST/TOOLS SCADA 시스템은 매우 직관적이고 시각적 형식으로 데이터를 나타내는 그래픽 사용자 인터페이스를 사용합니다.

Enabling Technologies

FAST/TOOLS SCADA

FAST/TOOLS SCADA

FAST/TOOLS 패키지는 신재생 에너지 애플리케이션의 성능을 최적화합니다. 고가용성 및 성능을 보장하고 온라인 구성을 지원합니다.



Customer Challenge

대형 태양열 집열기 분야의 신뢰성 있고 효율적인 관리

Solution

Yokogawa의 FAST/TOOLS SCADA 시스템은 HXS10 태양광 추적 컨트롤러를 원격으로 설치하여 태양광 발전의 대규모 분야를 안정적이고 효율적으로 관리하는 데 필요한 자세한 성능 및 상태 정보를 얻을 수 있습니다. Peer to peer 통신을 사용하면 SCADA 시스템의 통신로드를 줄일 수 있습니다.

Enabling Technologies

FAST/TOOLS SCADA

FAST/TOOLS SCADA

FAST/TOOLS 패키지는 신재생 에너지 애플리케이션의 성능을 최적화합니다. 고가용성 및 성능을 보장하고 온라인 구성을 지원합니다.



Customer Challenge

플랜트 전체에 다양한 시스템 및 하위 시스템을 통합하여 효율성을 최적화하고 안정적인 운전

Solution

Yokogawa는 발전 시스템을 태양열 수집 시스템 및 열교환 시스템과 같은 하위 시스템과 원활하게 통합합니다. 이는 전체 플랜트의 모니터링 및 제어를 용이하게 하여 효율 및 안정성을 향상시킵니다.



Customer Challenge

배터리 에너지 관리 시스템(BESS)을 사용하여 전력 생산이 떨어지는 경우에도 계통에 안정적인 전력 공급을 보장

Solution

Redundant SCADA가 있는 Yokogawa의 네트워크 기반 제어 시스템은 다음과 같은 주요 기능을 통해 고객의 안정적이고 이익 극대화된 운영을 지원합니다.

  • 운전계획 및 모니터링 : 시스템에 통합된 모든 BESS의 필수 정보를 멀티 스크린으로 원격 제어 센터에 표시하고, 작업자가 각 BESS에 대한 일정 전력 또는 부하 일정을 설정할 수 있습니다.
  • 제어 및 운영 : 배전관리센터의 수요 전력 수준 기준값, 기준 전력(활성/활성) 및 경고 일정과 같은 안정적인 운영을 위해 정보를 BESS에 공유합니다.
  • 배터리 모니터링: 각 배터리의 충전 방전 속도, 충전 상태 및 작동 상태가 표시됩니다.

Details

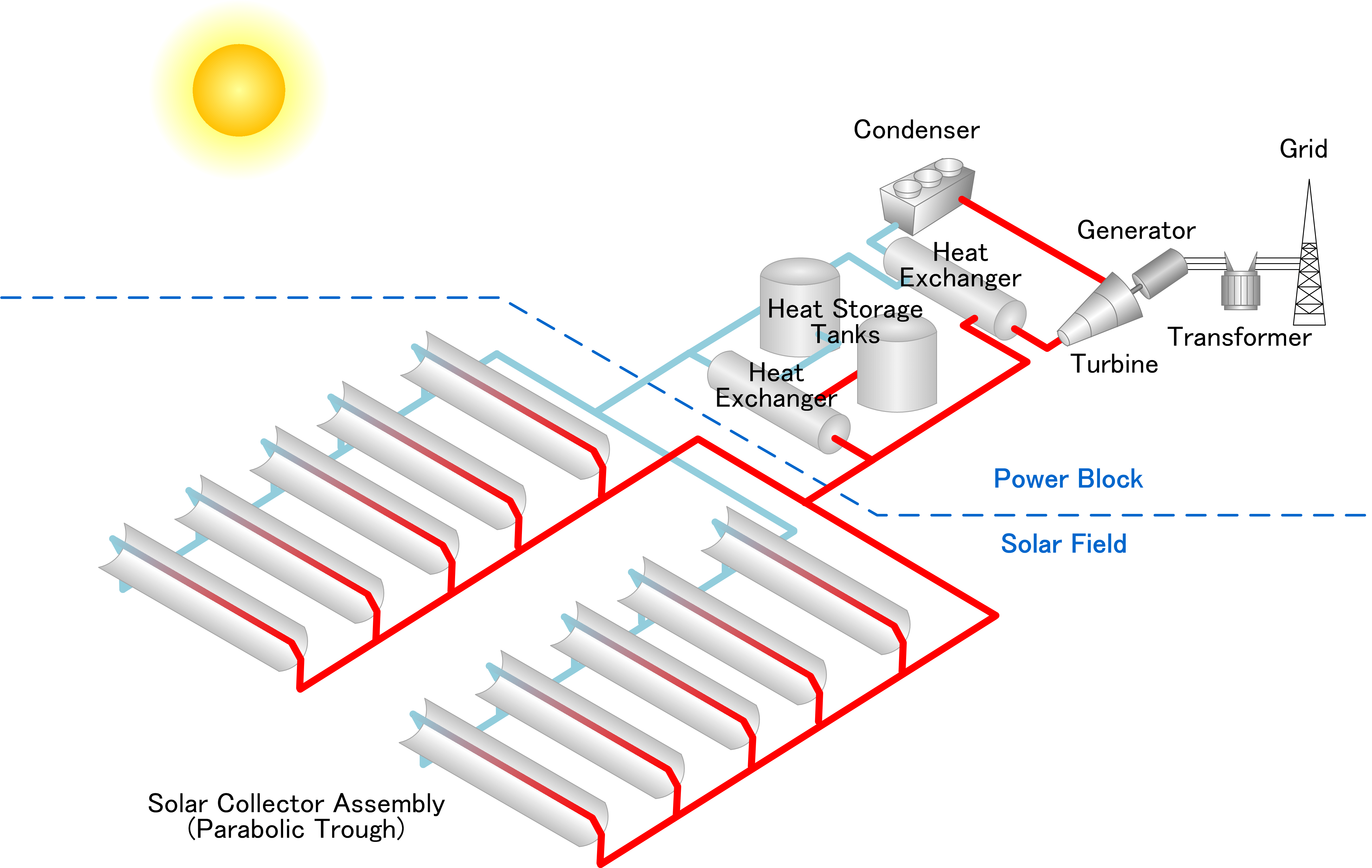

Concentrated Solar Power Generation Process

CSP 생성 시스템은 태양열 집열 장치, 열전달 장치, 축열 장치 및 발전 장치로 구성되며 태양열 집열 기술에 따라 타워, 파라볼릭 트로프, 리니어 프레스넬, 그리고 파라볼릭 접시로 구별됩니다. 파라볼릭 접시 Type을 제외한 모든 집열기술은 반사경으로 햇빛을 모으고 저장된 열을 사용하여 터빈을 구동하는 증기를 생성합니다.

이러한 시스템에서 발전 유닛은 기본적으로 화력 발전소와 동일합니다. 따라서 실용화된 종래의 기술을 CSP 설비에 적용할 수 있습니다.

Control and Measurement Technologies

Concentrated Solar Power Generation Process

Plant-wide Systems and Instrumentation

Information

  • Operation support
  • Operation training
  • Plant asset management

Control

  • Integrated monitoring and control
  • Safety instrumentation
  • Remote monitoring and control
  • Wireless communication

Measurement

  • Flow rate
  • Pressure
  • Liquid level
  • Temperature
  • pH
  • Conductivity
Processes
Heat Collection and Storage Turbine Power System
  • Mirror control
  • Water supply control
  • Steam temperature control
  • Heat accumulator pressure control
  • Main turbine control
  • Condenser level control
  • Deaerator level control
  • Cooling fan control
  • Demineralizer control
  • Turbine-coordinated heat accumulator control
  • Variable pressure operation/coordinated control
  • Load variation
  • Control distribution

자료실

Overview:
  • Yokogawa's HXS10 solar controller optimizes conversion efficiency at Australian solar cooling plant
  • Accurate sun tracking and visualization of all process data
Overview:
  • Australian National University's "Big Dish" controlled by Yokogawa PLC and FAST/TOOLS SCADA
  • FAST/TOOLS benefits us in many ways and allows us to clearly see the entire process, giving us the information we need to take immediate action
Overview:

TSE proposed to customer a floating solar PV system that floats in water storage pond, cooling ponds, and wastewater ponds in the plant.
Yokogawa's CI Server and FA-M3 PLC contribute to the production of clean power for the plant.

Overview:
  • The NEP Solar team developed the control strategy and the Yokogawa engineers programmed the controller accordingly.
  • The FAST/TOOLS software could be installed on the notebook PCs used by the development team, eliminating the need for costly dedicated servers.
Overview:

Granite Power is a geothermal company that has developed GRANEX®, a patented direct supercritical fluid heat transfer technology for the efficient, eco- nomic, and zero carbon emission generation of electricity from low grade geothermal sources using the Organic Rankine Cycle (ORC).

Overview:
  • FAST/TOOLS SCADA system to remotely monitor the optimization of the process and make any required engineering changes to the live system.
  • The Yokogawa control system (FAST/TOOLS, STARDOM, HXS10) monitors not only the sunlight but also the weather conditions.
Overview:

Industrial hydrogen fuel cells can be used to produce hydrogen and oxygen from distilled water as well as run in reverse to generate electricity. Fuel cells can also be used in conjunction with intermittent energy sources like solar or wind to provide regulated continuous energy output.

Overview:

Power monitoring package SMARTDAC+ GM and UPM100 system measures and quantifies the electrical energy consumption for each assembly line.

Yokogawa Technical Report
Overview:

More than half a century has passed since Yokogawa developed Japan's first magnetic flow meter for industrial use in 1955, and today, Yokogawa's magnetic flow meters are widely used in a variety of applications thanks to features such as low pressure loss and maintenance-free operation due to no obstacles and moving parts in the fluid flowing pipeline.

Overview:

In the paperboard market, which is expected to grow in China and other Asian countries, demand for paper color control has recently been increasing. To satisfy this demand, Yokogawa has developed a new color sensor for the B/ M9000VP system, a measurement and control system for both paper and coating machines.
