垃圾发电

垃圾处理在城市地区面临着日益严峻的挑战。垃圾发电(WTE)技术为这一问题提供了环保的解决方案,同时满足了对替代能源日益增长的需求。有一百多个垃圾发电厂和其他类型的垃圾焚烧设施使用横河电机的控制系统解决方案。因此,横河电机的测量和控制技术在使我们的家园更清洁、更高效方面发挥着关键的基础设施作用。

挑战

客户面临的挑战

安全可靠地执行锅炉启动的复杂过程

我们的解决方案

横河电机提供了一个支持系统,通过一个图形化的标准操作程序,逐步指导操作人员启动锅炉。

使能技术

CENTUM VP综合生产控制系统

CENTUM VP综合控制系统可确保几乎无中断的“仅限正常运行时间”的工厂性能,从而在可再生能源领域中实现较高生产率和盈利能力。


FAST/TOOLS SCADA

FAST/TOOLS软件包可以为可再生能源应用优化性能。确保了高可用性和性能,并支持在线配置。



客户面临的挑战

通过燃烧烟道气体中的残余气体组分,减少CO、NOX二恶英和其他物质排放到大气中

我们的解决方案

横河电机的气体分析仪测量烟道气体中的氧气浓度,以便在O2供应中进行调整,从而提高燃烧效率并燃烧更多的残余气体组分。

使能技术

CENTUM VP综合生产控制系统

CENTUM VP综合控制系统可确保几乎无中断的“仅限正常运行时间”的工厂性能,从而在可再生能源领域实现较高生产率和盈利能力。


FAST/TOOLS SCADA

FAST/TOOLS软件包可以为可再生能源应用优化性能。确保了高可用性和性能,并支持在线配置。

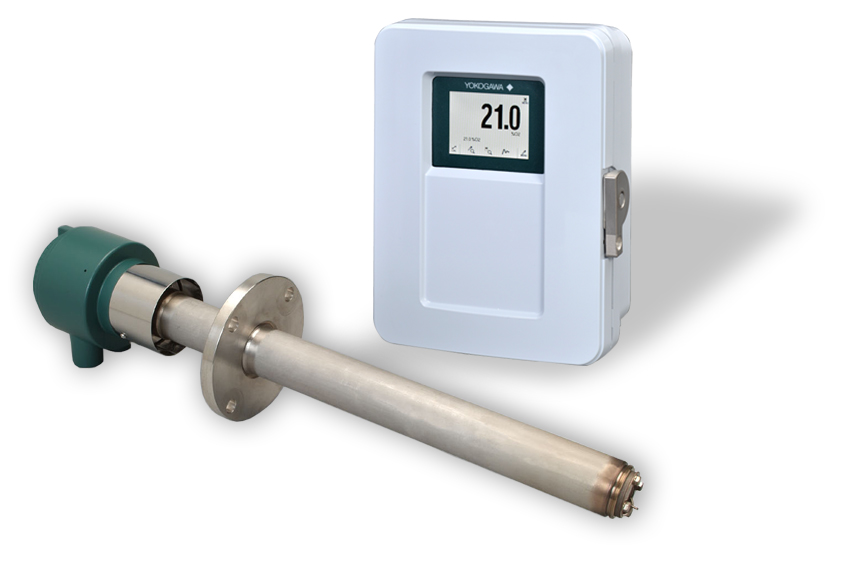

ZR系列氧化锆氧分析仪

横河电机的氧化锆氧分析仪用于燃烧监测和控制应用,并广泛应用于各种行业,以优化燃烧并减少NOX排放。

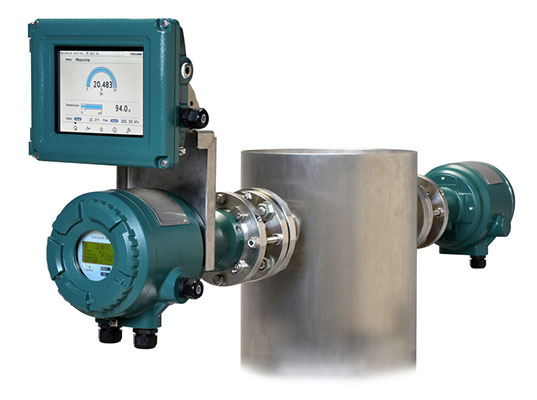

TDLS200激光气体分析仪

TruePeak TDLS气体分析仪依据专有的峰面积积分方法,是恶劣工艺环境中现场分析的理想选择。显著提高了锅炉运行的效率。


SG750烟道气体分析仪

SG750烟道气体分析仪由红外气体分析仪单元、氧化锆氧分析仪单元和取样单元组成,多可同时测量五种组分:NOX、SO2、CO2、CO和O2



客户面临的挑战

尽可能更大限度地减少计划负荷与装入焚烧炉的实际废料量之间的差异。实际数量取决于废料类型和条件。

我们的解决方案

横河电机CENTUM集散型控制系统(DCS)的人机界面站(HIS)显示趋势图,其中绘制曲线,指示焚烧炉的计划和实际(累计重量)负荷。如果与计划负荷存在任何差异,操作员可以相应地调整加煤机速度。

使能技术

CENTUM VP综合生产控制系统

CENTUM VP综合控制系统可确保几乎无中断的“仅限正常运行时间”的工厂性能,从而在可再生能源领域实现较佳生产率和盈利能力。


FAST/TOOLS SCADA

FAST/TOOLS软件包可以为可再生能源应用优化性能。确保了高可用性和性能,并支持在线配置。



详细介绍

垃圾发电过程

输送到焚烧设施的垃圾被倾倒入坑中,然后通过起重机运输到焚烧炉。垃圾被焚烧,剩下的灰被收集在焚烧炉的底部。燃烧热量可用于区域供热系统、游泳池的水加热系统和其他应用,以及加热产生蒸汽的锅炉。蒸汽驱动涡轮机发电。废气经过冷却塔和集尘器后再通过烟道排出。

控制和测量技术

全厂系统和仪表

信息

  • 操作支持
  • 操作培训
  • 工厂资产管理

控制

  • 综合监测和控制
  • 安全仪表

测量

  • 流量
  • 压力
  • 液位
  • 温度
  • pH
  • 电导率
过程
垃圾卸料 锅炉 涡轮机
  • 自动垃圾进料
  • 自动废物混合
  • 垃圾燃烧量测量
  • 蒸汽压力控制
  • 燃烧控制
  • 燃烧空气控制
  • 炉膛控制
  • 给水控制
  • 蒸汽温度控制
  • 吹灰器控制
  • 加煤机速度控制
  • 废气O2测量
  • 主涡轮机控制
  • 冷凝器液位控制
  • 除氧器液位控制
  • 冷却水控制
  • 软化器控制
烟气处理
  • 活性炭供应控制
  • 熟石灰进料控制
  • 集尘器入口温度控制
  • 控制空气温度以防止白烟
  • 烟气测量(NOX、SO2、CO、CO2、O2灰尘)


参考

概述:
  • Modern waste to energy facility in UK uses CENTUM CS 3000 and ProSafe-RS
  • Lakeside exports at least 34MW per hour to the country's national grid
概述:
  • Italian waste to energy plant turns to CENTUM, PRM and FOUNDATION fieldbus solution
  • Nearly 1500 FOUNDATION fieldbus devices are monitored and managed using the PRM
概述:
  • A robust and reliable integrated control and safety system (ICSS) made up of the CENTUM CS3000 PCS and the ProSafe-RS SIS ensures safe operations while fully automating key processes.
  • A variety of analytical instruments accurately measure the concentrations of key components, and this data can be monitored and controlled by the Yokogawa PCS.
