回路整定(TuneVP)



可全面运转的控制回路来自于对现场设备、控制元件、控制器等的可观投入及长久努力。

但是,根据横河电机对控制回路问题的分析,我们发现:

  • 15%的运行需手动操作
  • 30%的运行存在阀门相关问题
  • 55%的运行遇到了震荡或整定不良的问题

从以上数据可知,解决这些问题不仅需要对控制回路进行分析,还需要对控制回路及所有相关元件进行分析。这便是TuneVP Plus施展用武之地之时。

PID整定对于过程性能至关重要

PID控制在过程控制中发挥着至关重要的作用。恰当的设置和整定是实现稳定工厂运行的必要条件,也是先进过程控制的前提条件。横河电机采用确保优化和安全工厂控制的固定步骤和方法,提供执行监管控制稳定的标准化方法。

工厂安全对于持久的生产经营至关重要,并且受到全世界越来越多的关注。如今,所有过程行业都意识到监管控制稳定的重要性,将其视为工厂安全的基础。为了实现稳定,工厂必须评估和改进监管控制回路(控制组态、PID整定、仪表系统等)的效率。实现监管控制稳定是一个先决条件,它为实现先进过程控制(APC)铺平了道路。

工厂稳定性分析

通常,执行回路整定的难点在于识别震荡产生的根本原因,震荡会对控制回路造成影响。在很多情况下,原因往往追溯到过程的上游。

TuneVP Plus——工厂稳定性分析软件会定期分析所有控制回路的震荡频率,这样用户便能确定问题的潜在根源。

自动阶跃检测

通常,执行回路整定最大的问题是需要操作人员中断当前操作,手动执行阶跃测试,然后将这个小进程波动作为结果进行管理。在横河电机执行控制性能改进服务时,我们也会意识到这个问题。

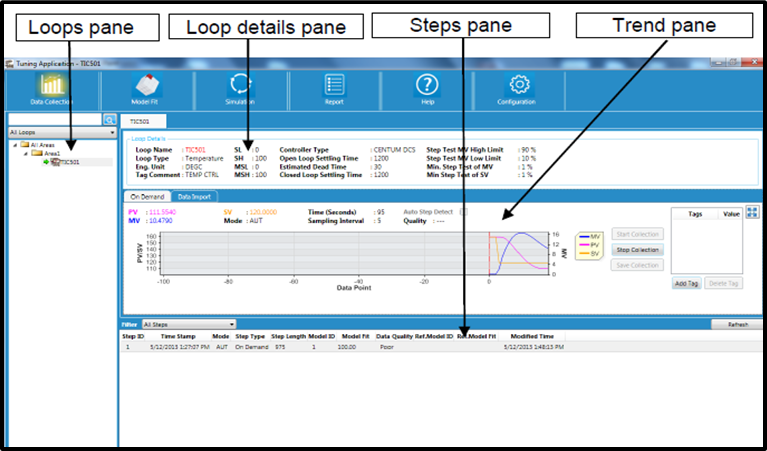

TuneVP可以“自动检测”PID运行的变化,这样工程师便可以离开TuneVP来监视用户的过程,并观察PID如何随操作变化做出响应。然后,工程师可以在空闲时查看TuneVP整定建议。



该应用程序为PID控制器整定提供高效便捷的解决方案,主要特点如下:

  • 在线开环和闭环模型的识别和仿真
  • 通用和高效模型的识别算法
  • 自动检测运行变化,提供PID整定建议。
  • 按需PID建议基于灵活的SV或MV阶跃测试
  • 无需控制专家,使用便捷。
  • 附加PID整定规则,专门用于横河电机的DCS PID控制器。
  • 模型失配仿真
  • 支持多种控制器类型:
    • 横河电机的Centum DCS
    • GE的Fanuc PLC
    • 横河电机的YVP110
    • 德莱赛的FVP
    • 艾默生的DVC6000f
    • 自定义控制器
  • 回路整定历史报告、整定步骤报告和PID日志
  • 为多回路同时进行按需数据采集

应用程序的覆盖范围

 DCS/PLC系统

  • CENTUM CS、CS1000、CS3000和VP、GE Fanuc PLC、自定义

 FF-PID系统

  • 横河电机的YVP110、德莱赛的FVP110和艾默生的DVC6000f

 单回路模式中的复杂回路

 功能块类型

  • PID、PID-STC、PID-BSW、FB41

 过程模型类型

  • 一阶加时延迟模型(FOPTD)
  • 集成加时延迟模型(IPTD)

 整定方法

  • IMC PI或PID整定方法
  • ZN和CENTUM STC PID整定算法(自整定控制器)

 集成

  • OPC (强制)
  • 与横河电机CENTUM VP/CS3000系统进行HIS集成(可选)
  • 横河电机PRM (可选)

 语言

  • 英语
  • 俄语
  • 简体中文
