스시 센서는 센서와 무선 통신 기능이 내장된 배터리 전원식 무선 진동 센서의 역할을 하며 산업용 IoT(IIoT) 애플리케이션에 적합합니다. XS770A 무선 진동 센서는 설비의 표면 온도를 모니터링할 뿐만 아니라 X, Y, Z축 및 3축의 합성 값을 따라 진동 (속도 및 가속도)을 측정하고 측정 데이터를 무선 통신을 통해 호스트 시스템으로 전송합니다. XS770A는 나사 또는 자석으로 쉽게 장착할 수 있습니다.

위험 지역 설치 지원

XS770A는 가연성 가스 또는 증기가 발생할 수 있는 석유 화학 플랜트, 페인트 플랜트, 의약품 플랜트와 같은 Zone 2 영역에 설치할 수 있습니다.

무료 주파수 대역에서의 장거리 통신

XS770A은 LoRaWAN을 기반으로 합니다. LoRaWAN은 뛰어난 감도 수신, 우수한 무선 간섭 저항을 제공하며, 안정적인 통신 환경에서는 10km 이상의 통신 거리를 제공합니다. 또한 넓은 범위에서 원하는 곳 어디에서나 설치할 수 있습니다.

환경 저항을 갖춘 배터리 구동식 소형 무선 센서

XS770A는 크기가 작고 환경 저항성이 뛰어납니다. 배선이 어려운 플랜트에도 설치할 수 있습니다. 수많은 센서를 사용하여 장비 고장을 조기에 감지하고 예측하여 플랜트 유지보수를 위한 다양한 데이터를 수집할 수 있습니다.

스마트폰을 통한 구성 및 상태 모니터링

NFC(Near Field Communication) 인터페이스가 있는 Android 기반 스마트 폰을 사용하면 센서의 구성 및 상태 모니터링을 간단하고 손쉽게 할 수 있습니다.

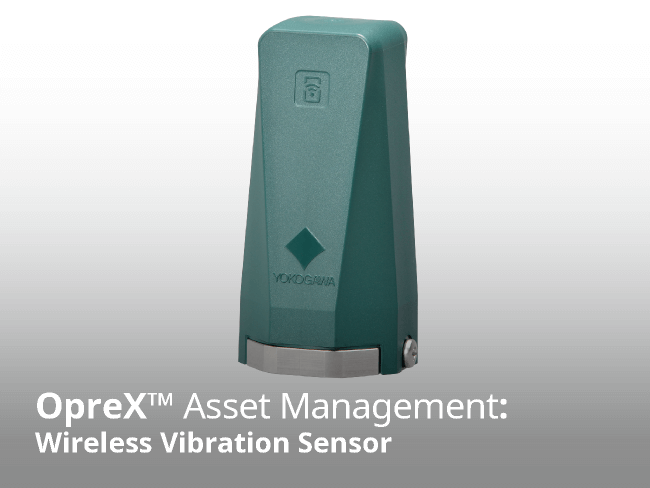

XS770A 무선 진동 센서

WIRELESS SPECIFICATIONS	Communication Protocol	LoRaWAN class A EU868, AS923, US915, KR920, AU915
	Data Rate	250 to 11000 bps^*1
	Frequency	Available frequency bands vary depending on the country. Please check General Specifications for details.
	Radio Security	AES 128-bit encryption
	RF Transmitter Power	Max. 7 dBm
	Antenna	Built-in Omni-directional antenna
POWER SUPPLY SPECIFICATIONS	Battery	Lithium thionyl chloride battery: 1 unit (dedicated product) Rated voltage: 3.6 V Rated capacity: 2.6 Ah
PERFORMANCE SPECIFICATIONS	Measurement	Vibration	Measurement	Acceleration (peak), Velocity (RMS)
			Axis	X, Y, Z axes and 3-axis composite
			*Range 2**	Acceleration: 0 to 130 m/s2 (0 to 13.26 g) Velocity *3: 0 to 20 mm/s (0 to 0.79 in/s)
			Frequency range	10 to 1,000 Hz (± 3 dB)
			Accuracy (100 Hz)	X, Y, Z axes : ±10% FS 3-axis composite: ±20% FS
		Temperature	Measurement	Temperature
			Range	-20 to 85°C (-4 to 185°F)
			Resolution	0.1°C
			Measurement part	Base
	Update Time	1 minute to 3 days
	Battery Characteristics	The typical battery life is 4 years in the following conditions.^*4 • Update period: 1 hour • Ambient temperature: 23±2°C (73.4±3.6°F)
FUNCTIONAL SPECIFICATIONS	Output	LoRaWAN (EU868:EU, AS923: Southeast Asia and New Zealand, US915: North America, KR920: Korea, AU915: Australia)
FUNCTIONAL SPECIFICATIONS	NFC Interface	NFC Forum Type 2 Tag
INSTALLATION ENVIRONMENT	Ambient Temperature Limits	Operating: -20 to 85°C (-4 to 185°F)^*5
REGULATORY COMPLIANCE STATEMENTS	Degrees of Protection	IP66/IP67 and Type 4X^*5
REGULATORY COMPLIANCE STATEMENTS	Explosionproof	ATEX, IECEx, FM
PHYSICAL SPECIFICATIONS	Housing Material	For detail, refer to “MODEL AND SUFFIX CODES” in General Specifications.
	Weight	260 g (0.57 lb)

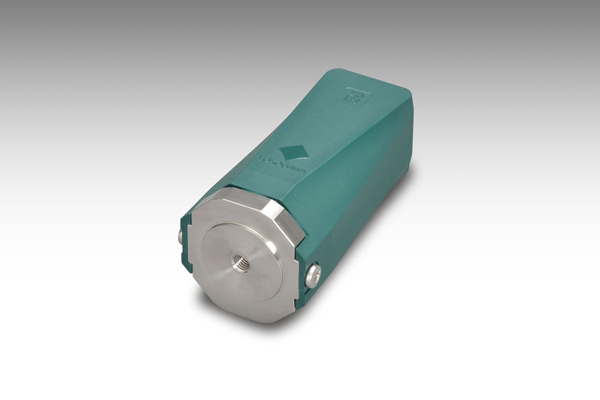

	Mounting	Mounting on the measurement target using the screw^*6

*1: 사용 가능한 데이터 속도는 국가에 따라 다릅니다.
*2: 입력 진동의 피크 값. 측정 주파수 대역과 측정 가능 범위 간의 관계에 대해서는 GS를 참조하세요.
*3: 입력이 사인파(Sine wave)를 기반으로 하는 경우 20mm/s pk 값은 14mm/s RMS와 같습니다.
*4: 진동 및 연결된 장치의 유형과 같은 환경 조건은 배터리 수명에 영향을 줄 수 있습니다.
*5: 선택한 코드에 따라 다릅니다. 자세한 내용은 GS를 참조하십시오.
*6: 액세서리로 제공된 마그네틱 홀더를 사용하여 장착 할 수도 있습니다. 마그네틱 홀더를 사용하면 진동 측정 주파수 대역이 떨어집니다.
