Tunable Diode Laser Spectrometers

TDLS contributes to improving your work.

TDLS 시리즈의 특징

• 산소, 일산화탄소, 메탄, 암모니아, 수분, 이산화탄소 및 기타 가스의 측정을 초 단위로 수행합니다
• 대부분의 측정에는 샘플링 장비가 필요하지 않아 유지보수의 상당 부분이 사라집니다
• 최대 30m까지 측정할 수 있는 유일한 공정 TDLS 플랫폼
• 센서가 공정 가스와 접촉하지 않기 때문에 고온, 고압, 부식성/마모성, 고먼지 조건에서 측정할 수 있습니다
• SIL 등급의 빠른 응답 속도를 갖춘 중요한 애플리케이션에 이상적입니다
• 효율성을 극대화하고, 환경을 고려하며, CO, NOx 등의 배출을 줄입니다.

Settling with legacy technologies

안전한 운영 상태를 유지하면서 공정 최적화를 높이는 방향으로 지속적으로 진화하고 있는 세상에서, 첨단 기술을 유지하기 위해 새로운 측정 기술을 채택하지 않으면 경쟁 우위를 유지하기 어렵습니다.
>>> Principles

TDLS는 안전하고 효율적이며 비용 효율적인 솔루션을 제공합니다.

Basic Concept and Measurements of Laser Gas analyzer

레이저 가스 분석기의 측정 원리

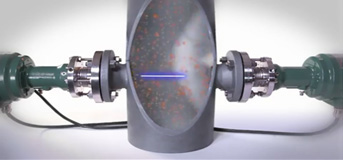

The tunable diode laser absorption spectrometers (TDLAS)는 측정 중인 가스를 통과하면서 흡수되는 레이저 빛의 양을 측정하여 작동합니다. 센서가 공정과 접촉하지 않고 움직이는 부품이 없기 때문에 유지보수가 최소화되어 다운타임이 줄어들고 장기 소유 비용(LTCO)이 절감됩니다.

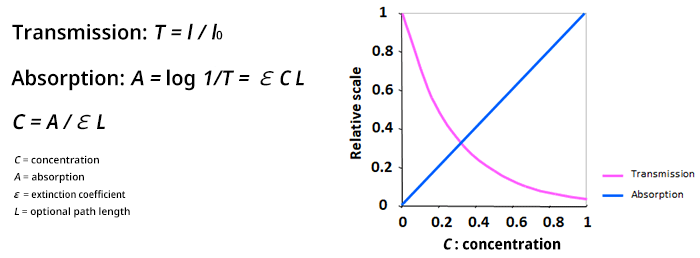

IR 흡수로 인한 감쇠는 Lambert Beers'Law에 의해 결정됩니다.

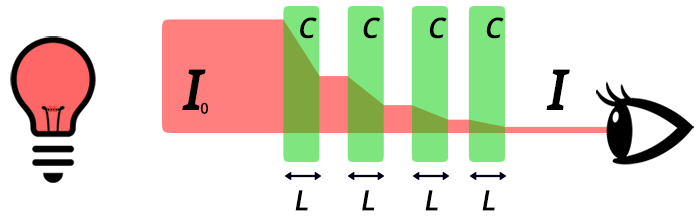

Lambert Beers'Law

Absorption of IR-Radiation

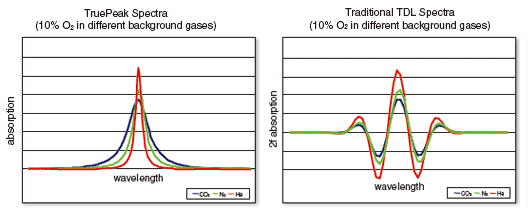

Yokogawa의 독특한 스펙트럼 분석 방법론 덕분에 다양한 증기 조건에서 매우 신뢰할 수 있는 측정이 가능합니다

Yokogawa Electric의 원래 스펙트럼 면적 방법은 다른 가스의 간섭에 거의 영향을 받지 않으며, 온도와 압력 보정을 통해 높은 정확도로 측정할 수 있습니다.

통합 참조 셀은 낮은 흡수 스트림에서도 측정 무결성을 유지합니다.

흡수 신호가 약할 때 기준 셀을 사용하면 추적 측정 중에 피크 위치를 고정할 수 있습니다.

최대 50일 동안의 과거 데이터, 스펙트럼 및 모든 설정 변경 사항에 액세스할 수 있습니다.

이 데이터는 업셋이 발생한 후에도 프로세스 문제를 원격으로 해결하는 데 유용합니다.

측정 기능이 향상되어 사용자는 안전하게 운영 효율성을 높이는 동시에 배출량을 줄일 수 있게 되었습니다.

• In situ 분석
  실시간에 가까운 응답으로 안전성 및 프로세스 제어 기능 향상
• Tunable laser
  움직이는 부품이 없어 소모품이 존재하지 않습니다
• Non-contact sensor
  열악한 환경에서 작동하며 유지보수를 최소화합니다
• Long-pass optical sensor
  삽입 또는 추출 측정은 특정 지점만 반영하는 반면, 측정된 전체 프로세스를 나타냅니다.

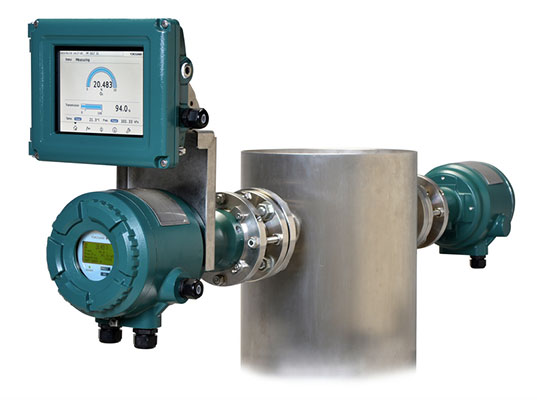

The TruePeak Tunable Diode Laser Spectrometers는 측정 중인 가스를 통과하면서 흡수되는 레이저 빛의 양을 측정하여 작동합니다. 센서가 공정에 접촉하지 않고 움직이는 부품이 없기 때문에 고장 간 평균 시간(MTBF)이 길어지고 장기 소유 비용(LTCO)이 낮아집니다.

소성 히터는 탄화수소 처리 및 발전을 포함한 산업 공정에 필수적인 요소입니다. 연료와 공기가 반응하여 극도로 높은 가스 온도를 생성하도록 특별히 설계된 히터는 열교환기를 통해 이 에너지를 가연성이 높은 공정 유체로 전달합니다. 히터는 많은 양의 연료를 소비하고, 많은 양의 배기가스를 배출하며, 직원과 공장에 잠재적인 안전 위험을 초래합니다.

Yokogawa TDLS 분석기는 연소식 히터 연소를 더욱 정확하고 신뢰성 있게 제어하는 데 도움이 됩니다. 저초과 공기(LEA) 수준에서 연소식 히터를 작동하면 측정 가능한 보상이 있습니다. LEA 연소 제어에서는 가장 낮은 수준의 연료가 소비되며, 연소 생성물은 사용되지 않은 초과 공기에 의해 가장 적게 냉각됩니다.

이러한 효율성의 비용 이점은 상당하며, 연료를 단 한 번만 절약하면 연간 수만 달러에서 수십만 달러까지 절약할 수 있습니다. 불완전 연소가 시작되는 지점 바로 위의 대기 수준을 제어하면 '가장 깨끗한 연소'가 가능해져 공장이 환경 배출 요건을 충족하는 데 도움이 됩니다. 이는 특히 NOx 배출을 줄여줍니다.

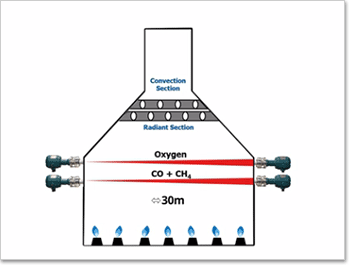

Combustion

용광로에서 운영 효율성을 유지하여 처리량을 극대화하고 연료 소비를 최소화하면서 안전한 운영을 보장하는 것은 정말 어려운 과제입니다.

지르코니아 및 촉매 비드 측정과 같은 기존의 분석기 기술은 용광로에서 일어나는 일을 완전히 포착하지 못할 수 있는 점형 측정입니다. 지르코니아는 잠재적인 점화원일 뿐만 아니라 가연물이 있는 경우 판독값이 낮아질 수 있습니다. COE 분석은 발화 자산의 복사 단면에서 수천 ppm의 일반적인 돌파 수준에 필요한 몇 분간의 응답 시간으로 인해 자체적인 문제가 있으며, 종종 CH4 측정을 위해 별도의 센서가 필요합니다. 이러한 문제는 용광로가 얼마나 안전하게 운영되고 있는지에 큰 영향을 미칠 수 있습니다.

Modern unit operator는 자산 성과를 최적화하려면 안전하지 않은 상태의 발생을 신속하게 완화하기 위해 가장 신뢰할 수 있는 데이터에 액세스해야 합니다.

Yokogawa의 Tunable Diode Laser Spectrometer (TDLS)기술을 도입하면 실시간으로 현장에서 간섭 없이 산소와 이산화탄소를 신뢰할 수 있고 정확하게 측정하여 효율성을 극대화할 수 있습니다.

자산을 안전하고 효율적으로 운영하는 데 있어 전체 시설을 지원하는 데 있어 큰 진전입니다.

Features and advantages of Yokogawa's TDLS technologies

• Real-time data for control효율성이 극대화되는 이유는 공기/연료 비율이 항상 최적화되어 있기 때문에 운영 효율과 배기가스 배출을 안전하게 개선하기 때문입니다
• Laser analysis
  새로운 기술은 업계 모범 사례를 채택할 수 있게 해줍니다.
• Non-contact sensor
  열악한 환경에서 작동하며 유지보수를 최소화합니다
• Long-path optical sensor
  긴 경로 평균 측정은 핫스팟을 제거하여 열 교환 파이프의 긴 수명(비용 최소화)을 가능하게 합니다.

Safety / Process

용광로에서 무슨 일이 일어나고 있는지 이해할 때, 기존 분석기 기술의 제한된 데이터 출력에 의존하는 것은 운영자의 기술에 더 큰 부담을 줍니다.

TDLS 기술은 최적의 자산 효율성과 안전성을 위해 전체 용광로에 대한 가장 신뢰할 수 있는 데이터를 가능한 한 빨리 제공함으로써 운영자 역량에 대한 부담과 인적 오류 가능성을 줄여줍니다.

시설과 작업 동료의 안전을 보장하기 위해서는 LOC(산소 농도 제한)를 감지, 측정 및 제어할 수 있는 능력이 필수적입니다.

고객의 운영 안전성과 운영 효율성 덕분에 운영 비용을 절감하고 CO2 및 NOx 배출량을 줄일 수 있었습니다.
