Transmisores de presión

Los transmisores de presión se utilizan para medir la presión o el nivel de líquidos y gases industriales. La salida se transmite a un sistema de control. Las mediciones precisas y estables de los procesos garantizan el funcionamiento seguro, fiable y rentable de su planta.

Compactos, ligeros, intuitivos e inteligentes, los instrumentos de presión de Yokogawa simplifican todos los aspectos del manejo, la puesta en servicio, la instalación, el funcionamiento y el mantenimiento, al tiempo que ofrecen un rendimiento excepcional. Tanto si se instalan en el duro entorno de una plataforma en alta mar como en una refinería bajo el ardiente calor del desierto, nuestra serie DPharp ofrece mediciones de procesos precisas, repetibles y de alta integridad.

Más información sobre Transmisores de presión.

Haga clic en "Detalles" arriba o en el enlace inferior para ver el siguiente contenido.

Tabla comparativa de transmisores de presión DPharp
Sustainability

Presión manométrica

Los transmisores de presión manométrica comparan una presión relativa a la medida atmosférica.
Presión diferencial

La presión diferencial (DP) se define como la diferencia entre dos presiones. Los transmisores de presión diferencial utilizan un punto de referencia denominado presión del lado de baja y lo comparan con la presión del lado de alta. Los puertos del instrumento están marcados como lado alto y lado bajo.
Presión absoluta

Los transmisores de presión absoluta comparan una presión relativa a la presión absoluta. La presión absoluta es siempre un valor positivo.
Sistema de cierre de diafragma

El sistema de cierre de diafragma puede utilizarse para medir el caudal de líquido, gas o vapor, así como el nivel de líquido, la densidad y la presión.
Transmisores inalámbricos de presión diferencial/presión

Yokogawa ofrece una línea completa de transmisores de presión que cumplen la norma ISA100. La línea incluye transmisores que pueden medir la presión diferencial, la presión absoluta y la presión manométrica.
Nivel de líquido

Las lecturas de nivel precisas son esenciales para el funcionamiento seguro, fiable y rentable de su planta. Los transmisores de nivel de líquido miden la presión diferencial para inferir el nivel en un recipiente.
Caudal másico (multivariable)

Existen varias tecnologías en el mercado para medir el caudal másico. Una de ellas es el transmisor de presión multivariable.
Multidetección

Un transmisor multidetección combina transmisores de presión diferencial, presión manométrica y temperatura en un solo instrumento de campo.
- EJX910A
- EJX930A
Presión de calado

Los transmisores de presión de tiro son un tipo único de transmisor diferencial diseñado para medir pequeñas diferencias en entornos de presión estática muy baja.
- EJA120E
- EJX120A
Caudal bajo

Mediante la ecuación de Bernoulli, los transmisores de presión diferencial pueden utilizarse para deducir el caudal de fluido que circula por una tubería.
- EJA115E
- EJX115A
Transmisores de presión higiénicos

Los transmisores de presión higiénicos están diseñados para cumplir los requisitos de las aplicaciones higiénicas y farmacéuticas.
Productos asociados para transmisores de presión

Yokogawa Productos asociados para transmisores de presión
Buscador de productos

Esta herramienta web facilita la búsqueda de productos en función de la aplicación, las condiciones de medición y las especificaciones requeridas.

Yokogawa lleva más de cuatro décadas fabricando transmisores electrónicos de presión. Revolucionamos el sector y establecimos un nuevo estándar para la medición de presión con la introducción del sensor digital DPharp en 1991. El rendimiento superior de la nueva tecnología permitió una expansión exponencial del mercado. Yokogawa continúa la evolución digital con la mejora de nuestra familia DPharp para ofrecer las mejores soluciones de medición de presión a nuestros estimados clientes.

Evolución tecnológica de los transmisores de presión

Cronología de los avances en sensores de presión de Yokogawa.

Tabla comparativa de transmisores de presión DPharp Serie EJX/Serie EJA

Consulte las especificaciones generales en la página de cada producto para ver las especificaciones detalladas.

Precisión
	Serie EJX-A	Serie EJA-E
± 0.025%	●
± 0.040%	●	●
± 0.055%		●
Estabilidad
± 0,1% de URL cada 15 años	●
± 0,1% de URL cada 10 años		●
Presión máxima de trabajo
250 bar	●	●
160 bar		●
Girar hacia abajo
200 : 1	●
100 : 1		●
Multidetección
DP, SP	●	●
Seguridad
Informe FMEDA	●	●
Certificado IEC61508	●	●
Tiempo de respuesta
< 90 mseg	●	●
Linealización del usuario
10 puntos caracterizador de señales	●	●
Bloques de función FF
AI (Entrada analógica)	●	●
PID (control PID)	●	●
Otros *	●	●
FF Enlace maestro
Estándar	●	●
Diagnóstico avanzado
Detección de bloqueo de la línea de impulsos	●
Control de trazas de calor	●
Salida de alarma
Salida de contacto	●
Multivariable
DP, SP, PT, _QVy _QM	●
Comunicación inalámbrica
ISA100.11a	●

* Otros FB son SC (Caracterizador de señal), IT (Integrador), AR (Aritmética) e IS (Seleccionador de entrada).

Pressure Transmitter Initiatives

Based on YOKOGAWA "Trusted Green" sustainability guidelines for the product lifecycle, we strive to ensure the sustainable and stable operation of our customers' plants with our differential pressure transmitters.

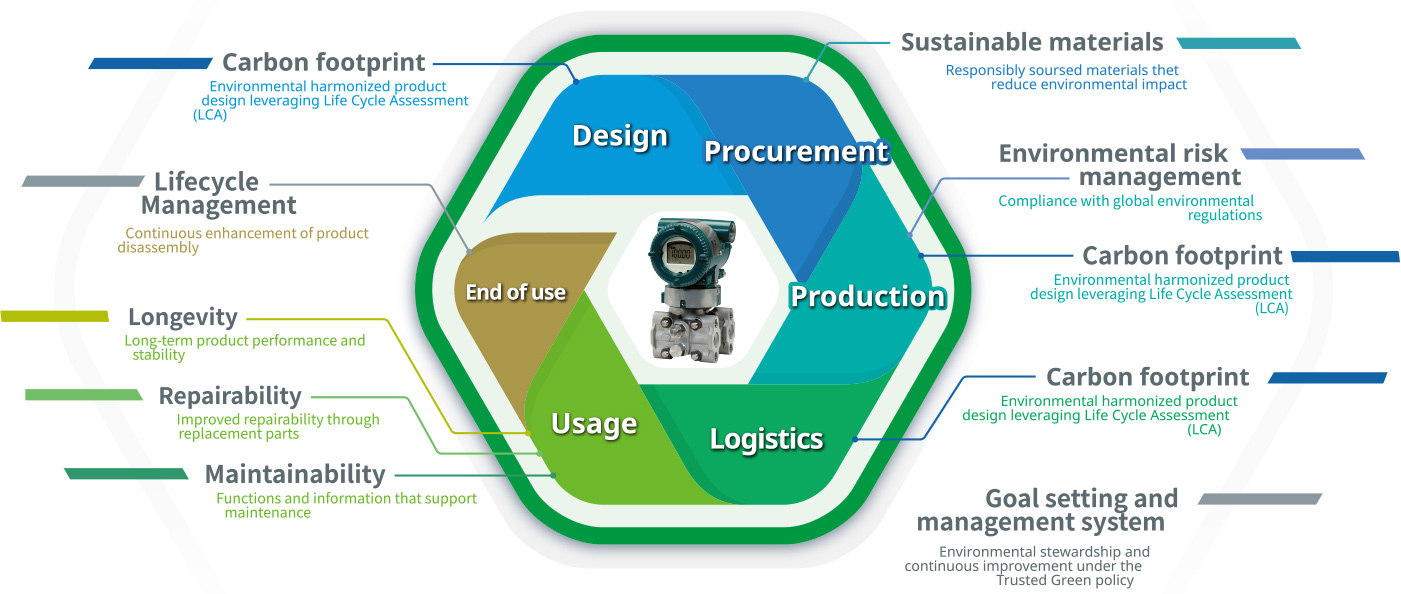

Trusted Green
Image Zoom

Product Lifecycle	Initiatives Related to the Environmental Contribution of Products	Pressure Transmitter Initiatives
Design	Carbon footprint	Pressure transmitters are designed using LCA (Life Cycle Assessment), and their environmental impacts are calculated and reduced compared to previous models. Pressure transmitters are accompanied by product manuals that are being shifted from paper to web publication, contributing to the reduction of environmental impact.
Procurement	Sustainable materials	Pressure transmitters are finished with powder coating as part of ongoing efforts to reduce VOC (volatile organic compound) emissions. Pressure transmitters are built with materials and parts prioritized for low environmental impact, based on the YOKOGAWA Green Procurement Guidelines.
Production	Environmental risk management	Pressure transmitters are designed and managed in compliance with domestic and international environmental regulations (RoHS, REACH, etc.), with hazardous substances thoroughly controlled and environmental impact reduced.
Production	Carbon footprint	Pressure transmitters are manufactured under the NYPS (New Yokogawa Production System), with production volumes leveled and the entire manufacturing process improved, while inventory disposal is minimized. Pressure transmitters are manufactured with continuous efforts to reduce CO₂ emissions (Scope 1 and 2) through factory-level energy‑saving initiatives.
Logistics	Carbon footprint	Pressure transmitters are packaged using materials that are under review, and the amount of plastic used in product packaging is being reduced.
Usage	Longebility	Pressure transmitters are being continuously improved to increase mean time between failures (MTBF). Pressure transmitters are enhanced for long‑term stability, and the frequency of periodic calibration is reduced.
	Repairbility	Pressure transmitters are supported with information on replacement parts, and repairability is being improved.
	Maintainability	To enhance maintainability, pressure transmitters are designed to allow on-site tasks—such as loop testing, tag changes, and range adjustments—to be performed without the use of dedicated tools. For efficient maintenance and troubleshooting, pressure transmitters support diagnostics and configuration using a variety of tools, including FieldMate. Throughout the product lifecycle, pressure transmitters are supported by maintenance manuals, calibration certificates, material certificates, and other relevant documentation provided via the member portal site, contributing to improved maintainability.
End of Use	Lifecycle management	Pressure transmitters are continuously being redesigned to shorten disassembly time. By continuously reviewing packaging methods, the ease of processing packaging materials is being improved.
The Entire Lifecycle	Goal setting and management system	Pressure transmitters are designed and managed based on Yokogawa’s Trusted Green guidelines and our own standards.
