El ROTAMASS es el Medidor de Flujo Másico Coriolis tipo integral y remoto. Ambos tienen altamente refinados las señales digitales de procesamiento de electrónica, de modo que consiguen una exacta y estable medición de flujo másica.
El Medidor de Flujo Coriolis ROTAMASS emplea un convertidor aprueba de llamas adecuado para su uso en áreas peligrosas, junto con su detector de seguridad intrínseca.
El procesamiento de señales del Medidor de Flujo Coriolis ROTAMASS, la protección housing y su sistema detector de desacoplamiento especial contra las cargas y vibraciones externas, generan un alto desempeño en las aplicaciones reales.
Detalles
El Medidor de Flujo Másico ROTAMASS Serie 3 cuenta con una pared gruesa, diseño de tubos sin soldaduras, diseño único con tubos dobles desacoplados desde cualquier proceso de vibración o estrés garantizando la confiabilidad y estabilidad de salida. Nueve diferentes detectores permiten la personalización del medidor para la mejor combinación de rango de masa de flujo, caída de presión y precisión con el menor costo posible. El versátil RotaMASS se puede utilizar en las aplicaciones más difíciles desde criogenia hasta líquidos fundidos, así como aplicaciones sanitarias y productos químicos agresivos. Con su capacidad para múltiples mediciones y multi-parámetros, el RotaMASS es esencialmente una estación de control de procesos. El estado del convertidor ofrece una gran cantidad de características que incluyen la configuración remota a través de HART, múltiples idiomas, diagnósticos avanzados, la programación de infrarrojos y una pantalla de cuatro líneas para una fácil instalación y operación.
- Transmisor de campo para casi todos los fluidos
- Procesamiento de señal digital refinada que permite una medición precisa y estable
- De alta precisión y alta estabilidad con amplios intervalos
- Su sistema de acoplamiento detector especial hace que el dispositivo sea altamente independiente de las cargas externas o vibraciones
- Amplios rangos de temperatura de -200 °C a 350 °C
1: Diseño revolucionario de una caja dentro de una caja
Disociación total de las vibraciones y el estrés
- Gran confiabilidad
- Inmune a la vibración
- Salida estable en las aplicaciones más exigentes
- Versatilidad de instalar en cualquier lugar
La Ventajas del RotaMASS
- Sencillo, con diseño patentado de caja-en-caja que desacopla los tubos de medición de vibraciones de proceso y el estrés mecánico
Beneficios para usted
- Alto desempeño comprobado en aplicaciones reales
- Alta confiabilidad y estabilidad de salida
- La capacidad de montar el RotaMASS en donde más lo necesite, incluso directamente en las bombas y motores
- Fácil de instalar, incluso cuando la tubería está ligeramente desalineada

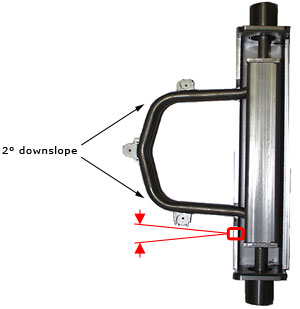

2: Capacidad de drenaje superior
Mantiene al mínimo el mantenimiento y maximiza el tiempo de actividad
- Diseño simple de auto-drenaje
La ventaja del RotaMASS
- Simple trayecto de flujo: no hay secciones planas o de ángulos de 90° que pueden atrapar los fluidos de proceso, los sedimentos y burbujas de gas en los tubos de medición
- No hay necesidad de cerrar el proceso para limpiar los tubos
Beneficios para usted
- No se cala o ni hay derrames/mayor tiempo de actividad
- Excelente estabilidad del punto cero y una mayor precisión
- Menores costos de mantenimiento
3: Tiene construcción dura en la carcasa
El desempeño es estable independientemente de la aplicación
- Clasificado para altas presiones de línea
- Altamente resistente a la corrosión y la abrasión
- Salida estable asegurada en todas las condiciones del proceso
La ventaja del RotaMASS
- Tubos de medición gruesos, sin soldaduras clasificados para presiones de proceso de hasta 280 bares (4000 psi)
- Mayor resistencia a la corrosión y la abrasión mecánica
- La frecuencia de excitación 150 Hz es posible con el tubo más grueso evitando la interferencia de la vibración del proceso en el rango de 40 a 60 Hz así como los problemas tales como la separación de líquidos y los daños a los complejos/estructuras de celdas que pueden ocurrir en las frecuencias de hasta 500 Hz.
Beneficios para usted
- Mayor seguridad
- La capacidad de medir una gama más amplia de fluidos de proceso, inclusive en productos químicos agresivos, bajo todo tipo de condiciones de funcionamiento
- Mayor vida útil y reduce los costos de mantenimiento
- Efectos de presión mínimos, para una mayor precisión
- Una mayor facilidad de instalación y mejora de la estabilidad de salida
4: Más ligero y más pequeño
 |
| Haga click aquí para agrandar |
Fácil, de bajo costo y con instalación flexible
- Diseño ligero
- Marca pequeña
La ventaja del RotaMASS
- Es el producto más ligero de su clase - no requiere equipos especiales de instalación o costosos soportes adicionales
- Es el medidor de flujo másico Coriolis más compacto en el mercado
Beneficios para usted
- Costo de instalación y tiempo reducidos
- La habilidad de instalar el RotaMASS en donde más lo necesita
5: Diagnósticos avanzados
Estado de la detección del gas arrastrado y la corrosión
- Utiliza la última tecnología de señales digitales de procesamiento
La ventaja del RotaMASS
- La salida de flujo másico permanece constante y real con altos niveles de gas arrastrado
- El flujo de lodo (una gran burbuja de gas) provoca un cambio repentino y prolongado en el aumento de la densidad y la unidad. La salida del flujo de masa permanece constante y real.
- Detección automática de la corrosión
- Un error de la densidad del fluido a largo plazo dispara una alarma de corrosión cuando la densidad del fluido alcanza un nivel predefinido
Beneficios para usted
- Puede depender de la precisión en la que las aplicaciones más críticas de transferencia de custodia
- La detección temprana de fallas en las tuberías y la programación óptima de las operaciones de mantenimiento
- El procesamiento de la señal digital refinada permite una medición precisa y estable
- La ruta del flujo simple significa auto-drenaje, capaz de alimentación y fácil de limpiar
- De alta precisión y alta estabilidad en un amplio intervalo
- Medición de la densidad precisa, hasta +/- 1 g/l
- Dos salidas analógicas, 2 salidas de pulsos o un estado de salida y un estado de entrada como E/S estándar
- Disponible en versiones de Aprueba de Explosión
- Amplio rangos de temperatura de -200 °C a 350 °C
- La capacidad multifuncional basada en un microprocesador
- EEPROM protege la configuración de parámetros y los valores totalizados
- En caso de un fallo de alimentación con cualquier duración
- Pantalla LCD altamente visible
- Función de comunicación HART
- Salidas intrínsecamente seguras como una opción
- Varios materiales de tubo disponibles
- Bridas EN o ANSI de serie
- Otras conexiones a proceso a petición
Un Medidor de Flujo Coriolis RotaMASS rápido, sencillo y preciso con Interfaz Modbus
El RotaMASS amplía las capacidades de comunicación
El exitoso RotaMASS 3 amplía su capacidad de comunicación con la ampliamente utilizada interfaz Modbus.
El exitoso RotaMASS 3 amplía su capacidad de comunicación con la ampliamente utilizada interfaz Modbus.
Las comunicaciones Modbus a través de una conexión RS-485 estarán disponibles en ambos modos de transmisión ASCII y Modbus RTU. La rápida y sencilla comunicación Modbus de hasta 57 kbit/s permite el acceso a todas las mediciones de proceso relevantes, incluyendo - pero no limitado a - masa/flujo, densidad y temperatura. Todas las variables de medición se incluyen como registros de direcciones legibles. Además de la comunicación Modbus, el estándar de E/S de las interfaces, tales como 4-20 mA, pulso/frecuencia y el estado de entrada/salida están todavía disponibles para el control y/o el monitoreo.
Es la solución ideal para la medición de variables múltiples que proporciona un acceso sencillo y rápido de todos los datos de proceso
- ASCII y RTU, 1200.57000 bps más de RS485
- Punto a Punto y Red Multidrop
- Plena capacidad de programar la configuración de medición del medidor
- Todas las variables de medición están disponibles como registros de direcciones legibles
- Configuración simultánea a través de HART o del Indicador posible
- Salidas adicionales disponibles
- 4-20 mA
- Pulso/Frecuencia
- Estado de Entrada/Salida
- Herramienta de Comunicación de Modbus Incluida
RotaMASS LR – Es el Medidor de Flujo Másico Coriolis con tubos doblados dobles más pequeño del mundo
El nuevo RotaMASS LR continúa la tradición del tubo doblado doble y el diseño auto-drenaje y se extiende la línea de flujo bajo RotaMASS de Yokogawa para el gas y la medición de flujo de líquido de una manera extraordinaria.
Las principales características son:
- Diseño de tubo doblado doble en perfecto equilibrio para el desacoplamiento óptimo del elemento principal de la medición y el desempeño independiente de las condiciones de instalación
- Carcasa resistente y de acero inoxidable con alta presión de ruptura de ≥ 65bar en el mercado de flujo bajo Coriolis
- Medición única de la temperatura en línea para el flujo de masa inalterado y medición de la densidad
- La medición más precisa mediante el aislamiento de las condiciones inestables del proceso del ambiente
